校验， 编程是否正确 ， 使用 摘文 digest , 能 快速 的校验！
spi_input_buffer[0] = 0x1u;
#define G5MSOC_CHECK_DIGESTS 0xD7u
spi_command_buffer = G5MSOC_CHECK_DIGESTS;
G5M_SPI_SCAN_out(32u,32u);
先查询忙闲

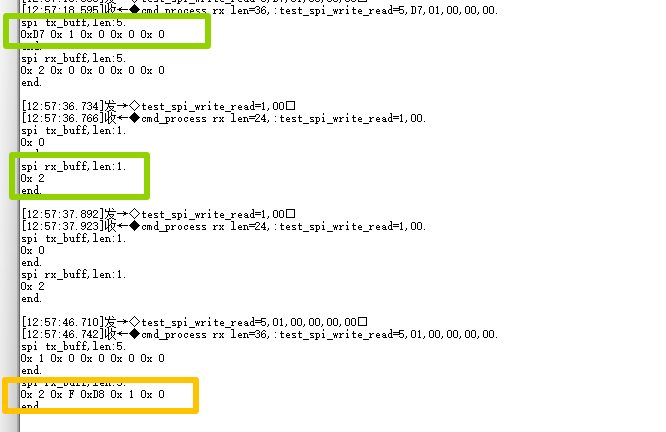

先发送 指令 5个字节 ， 0xD7 0x01 0x00 0x00 0x00 ， 执行该指令 ， PS 程序会 暂停运行。
再次查询忙闲
再发送指令 5个字节 0x01 0x00 0x00 0x00 0x00
#define G5M_SPI_READ_DATA 0x01u
spi_command_buffer = G5M_SPI_READ_DATA;
do_SPI_SCAN_out(SPI_COMMAND_BIT_SIZE, &spi_command_buffer,total_dat_bits_out,spi_output_buffer);
读回来 4个字节 ， 第三个字节 = 0x 40 , 则 校验失败！ 不知这里是 校验过程失败 ， 还是 校验不通过 的意思？
else if ((device_family == G5SOC_DEVICE_FAMILY) && (spi_output_buffer[3] == 0x40u))
{
#ifdef ENABLE_DISPLAY
dp_display_text("\r\nFailed to verify digest.");
#endif
error_code = DPE_VERIFY_DIGEST_ERROR;
}
Fabric digest verification: PASS
((spi_output_buffer[0] & 0x1u )== 0x1u)
Fabric Configuration digest verification: PASS
((spi_output_buffer[0] & 0x2u )== 0x2u)
sNVM digest verification: PASS
((spi_output_buffer[0] & 0x4u )== 0x4u)
eNVM digest verification: PASS
((spi_output_buffer[1] & 0x40u )== 0x4u)
。。。。。。。。。。后面还有好多

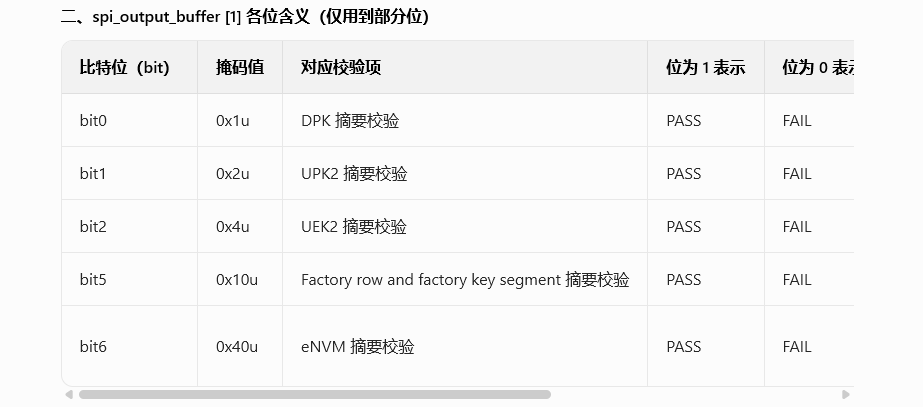

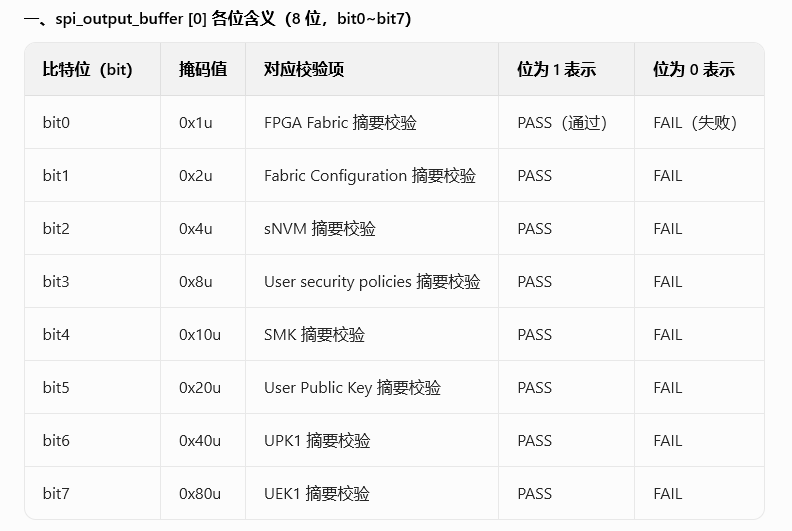

交给 AI 总结
0x 2 0x F 0xD8 0x 1 0x 0

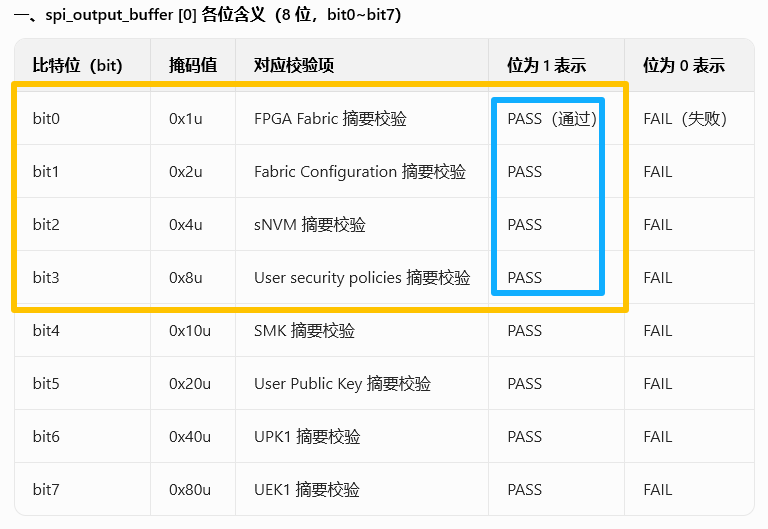

0x0F 对应
D8 对应： 对应 eNVM = 1, 表示 eNVM PASS
if (device_family == G5SOC_DEVICE_FAMILY)
{
if ((spi_output_buffer[1] & 0x40u )== 0x4u)
{
dp_display_text("\r\n --- eNVM digest verification: PASS");
}
else
{
dp_display_text("\r\nWarning: --- eNVM digest verification: FAIL");
}
}

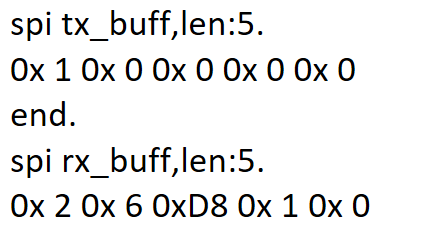

擦除后 再次 读取 校验
06 表示 FPGA FABRIC 校验失败！
但是 0XD8 表示 eNVM 校验成功， 难道 擦除 不能擦除 eNVM 的数据？ 有待验证！
