ASUS ROG STRIX X870E-E GAMING WIFI7 NEO 主機板

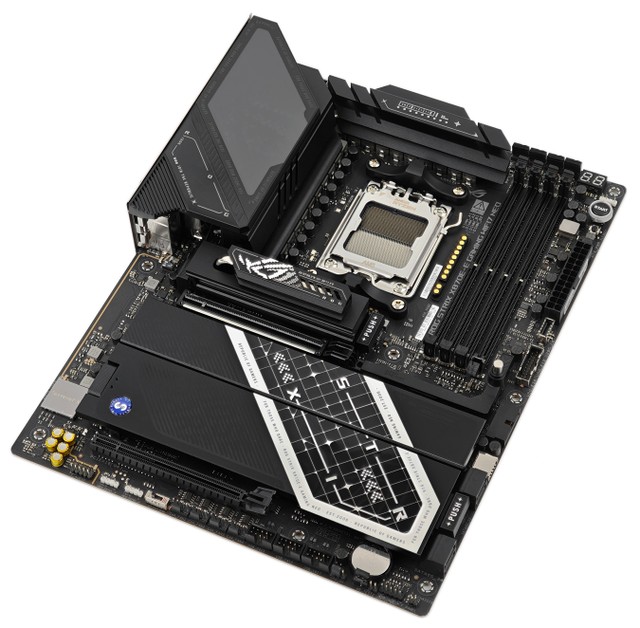

▲ ASUS ROG STRIX X870E-E GAMING WIFI7 NEO 主機板

ASUS 推出全新 ROG STRIX X870E-E GAMING WIFI7 NEO 主機板，定位為 X870E 高階主機板，具備 18 + 2 + 2 組 110A SPS 供電模組，支援 PCIe 5.0 傳輸介面、5 組 M.2 SSD 配置、5G LAN 網絡模組、Wi-Fi 7 無線網絡模組、最高 DDR5-9600+ OC、2x USB4 + 11x 後置 USB 接口，提供極致豐富的主機板連接擴充功能，加入大容量 64MB BIOS，確保支援現時及未來最新的 AM5 CPU，亦加入大量 EZ PC DIY 友善功能，可滿足高階電腦用家、發燒友用家的需求。

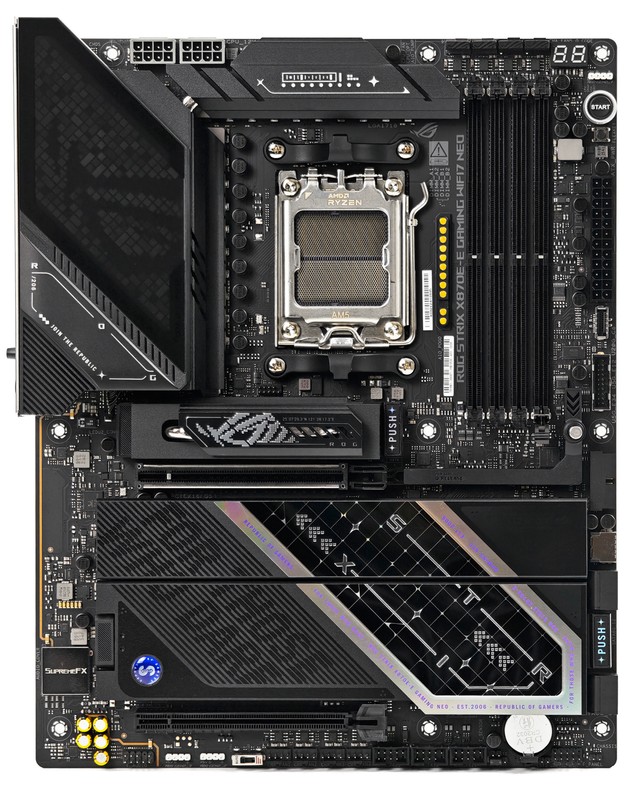

ASUS ROG STRIX X870E-E GAMING WIFI7 NEO 主機板採用 ATX Form Factor 設計，尺寸為 30.5cm x 24.4cm，8 層 2oz Copper PCB layer 設計，採用黑色 PCB 搭配黑色金屬散熱器。散熱器加入發光像素 ROG 敗家之眼燈板，通電後可亮出幻彩燈效，散熱器亦加入獨特設計的 STRIX 幻彩裝飾貼和 FOR THOSE WHO DARE 線條字樣，帶來全新的美學風格外觀設計。

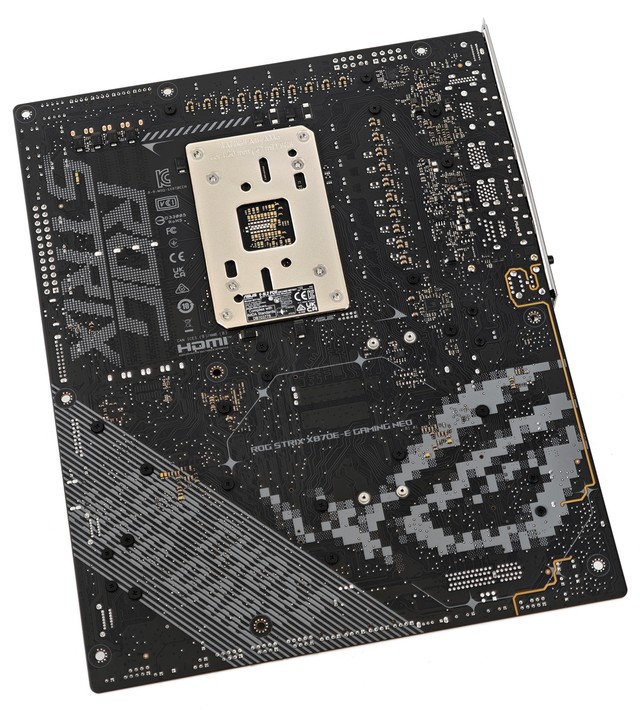

主機板背板加入與正面相似設計風格的 ROG STRIX 字樣、FOR THOSE WHO DARE 字樣、敗家之眼圖案。

AIO Q-Connector 設計

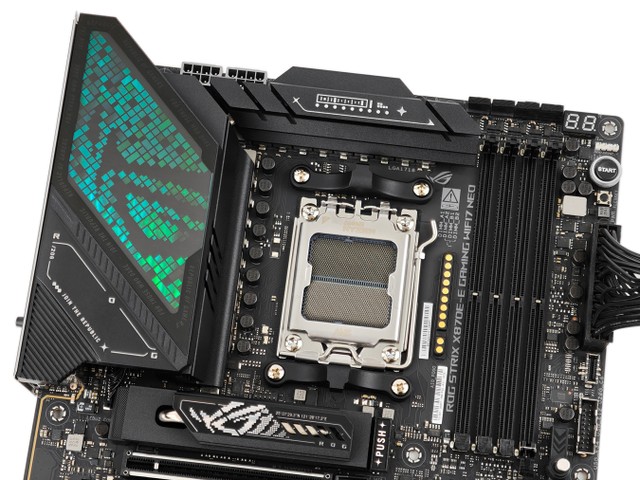

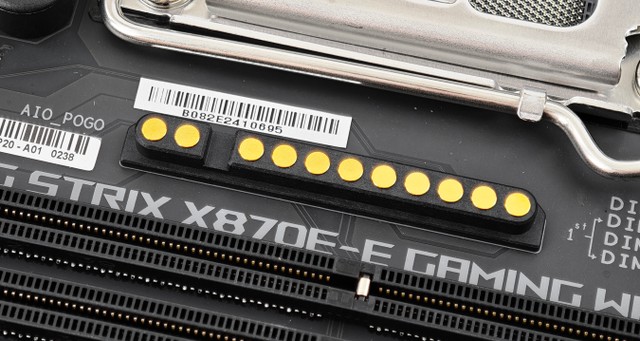

ROG STRIX X870E-E GAMING WIFI7 NEO 主機板在 CPU 插槽旁邊加入獨家 AIO Q-Connector，可配合自家 ROG 水冷的水冷頭，在不使用連接線下提供水泵、ARGB 燈效、顯示器的電力和控制訊號，提供極致簡潔的隱藏式線材設計。

支援 Ryzen 7000 / 8000 / 9000 處理器、Socket AM5

新一代 AM5 主機板由以往的 Socket AM4 PGA 1331 插座改為全新 Socket AM5 LGA 1718 插座，支援 Zen5 / Zen 4 架構的 Ryzen 9000 / 8000 / 7000 桌上型處理器，腳針接點由 CPU 改為主機板插槽提供，CPU Socket 安裝和拆卸方式與 Intel LGA 1700 Socket 十分相似，透過一支壓桿固定，確保壓力平均分佈於在處理器表面上，更可避免拆卸 CPU 散熱器時發生處理器鬆脫的情況。

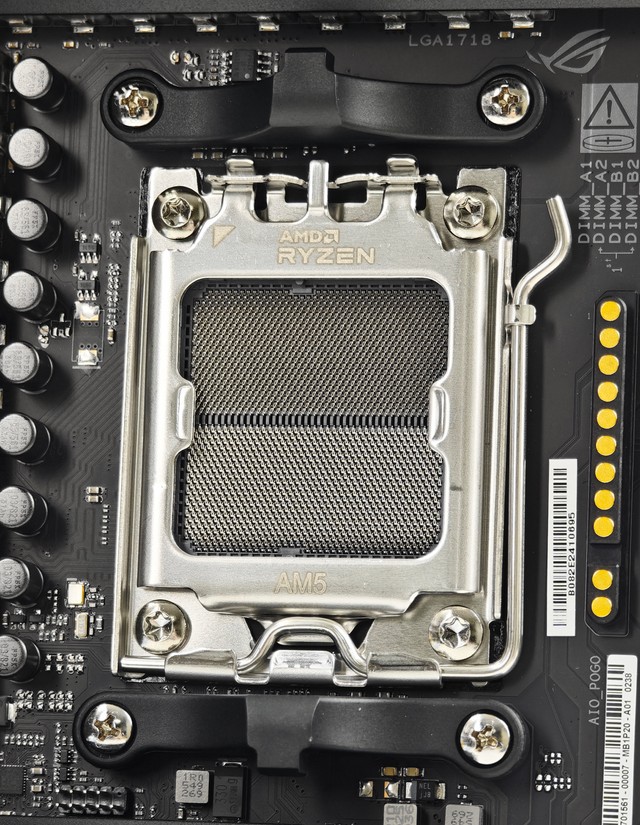

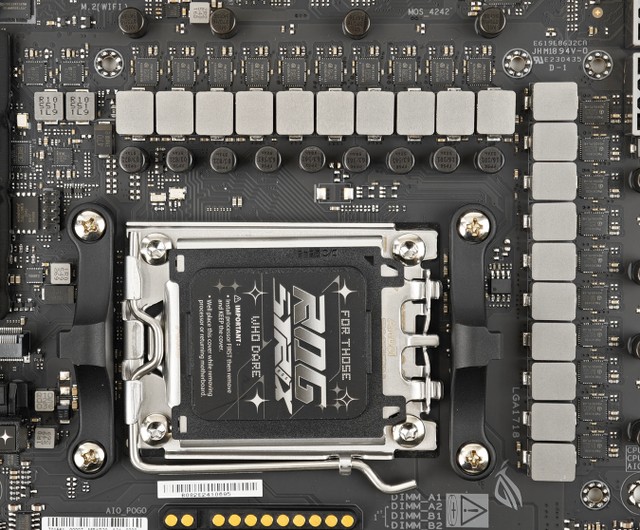

▲ Socket AM5 插座

全新 Socket AM5 插座的封裝尺寸與 Socket AM4 同樣為 40.0mm x 40.0mm，並保留雙卡扣支架的設計，固住於主機板底部的金屬背板，安裝孔位和孔距幾乎一致，因此部分 AM4 散熱器可相容於 Socket AM5 插座上。

AMD Ryzen 9000 Processor Family (Zen 5 architecture)

Zen 5 架構的 Ryzen 9000 處理器採用全新的 4nm Zen 5 Core 及 6nm I/O Die，對比上代 Ryzen 7000 系列處理器，官方宣稱相較上代 IPC 性能提升約 16%、每瓦效能平均提高了 22%，特別針對 AVX-512 資料路徑作出強化，相較上代浮點指令吞吐量提升 1.5 倍。

AMD Ryzen 8000G Processor Family

AMD 於 2024 年 1 月推出全新 Ryzen 8000G 系列桌上型處理器，採用 Zen4 架構 / Zen4 + Zen 4c 架構，搭載最新 RDNA 3 架構的 Radeon 700M iGPU，內建加入全新 AI NPU 運算單元，為首款桌上型 PC 處理器的 NPU，並支援搭載 AMD Ryzen AI 技術，提供卓越的 AI 處理運算能力。

全新 AMD X870E 系統晶片

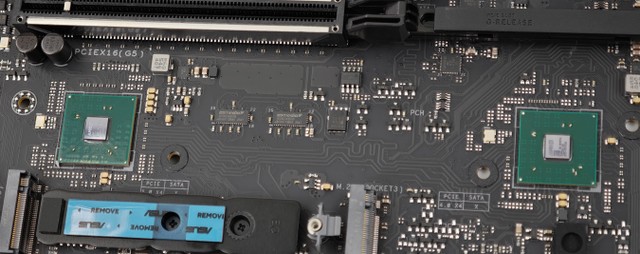

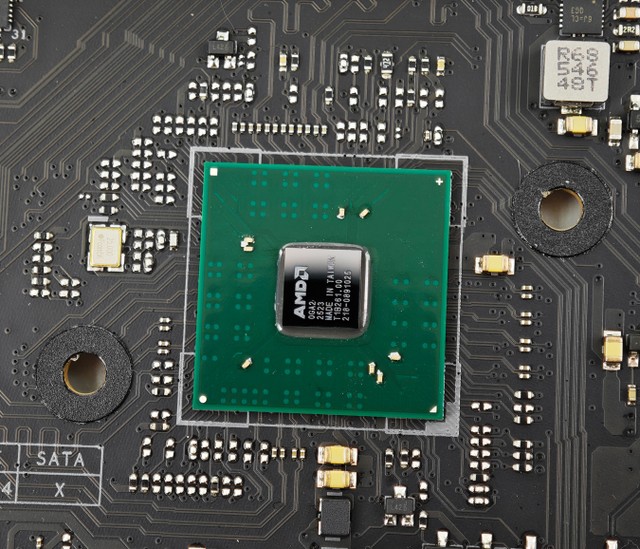

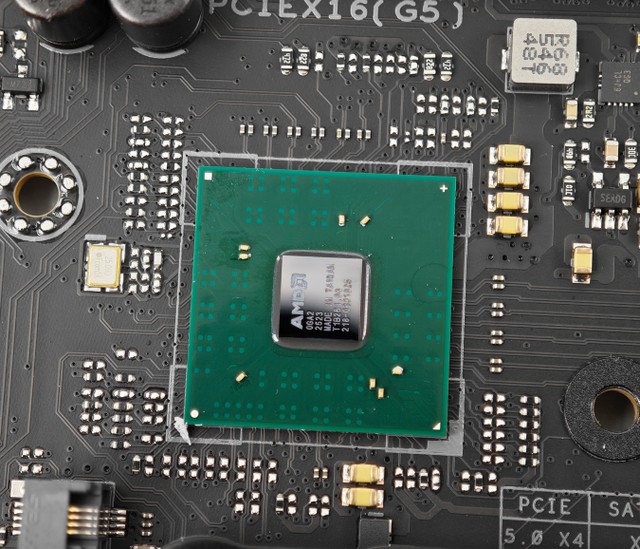

▲ AMD X870E 系統晶片

▲ PCH 散熱器

全新 AMD X870E 晶片組全稱為 X870 Extreme，為 AMD Socket AM5 主機板中的高階定位規格，AMD 規定 X870E 主機板需要原生支援 USB4 接口，並支援 CPU 和記憶體超頻解鎖。為提供更佳的主機板連接性和擴充性，今代 X870E 主機板採用 2 組 IOD 晶片，型號為 Promontory 21，透過 Daisy Chain 菊花鏈方式連接。

週邊規格方面，全新 X870E 晶片組對標上代 X670E 晶片組，最多可提供 44x PCIe Lanes，其中 24x 為 PCIe 5.0 規格。另外，更可提供最多 2 組 USB 20Gbps 介面、最多 12 組 USB 10Gbps 介面及最多 2 組 USB 5Gbps 介面，晶片組規格十分強勁。

AMD 800 / 600 Series Chipset Family

支援最高 DDR5-9600+ OC 速度、NitroPath DRAM 技術

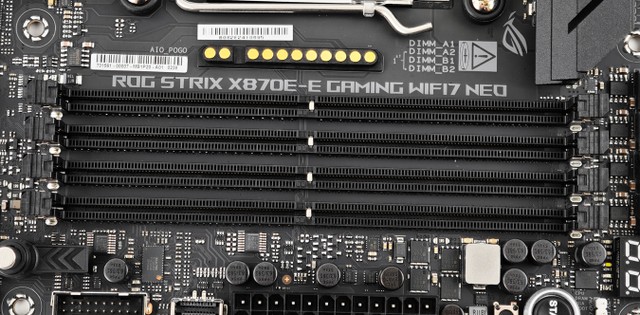

▲ 支援 4 組 DDR5 DIMM 擴充槽

記憶體插槽方面，ASUS ROG STRIX X870E-E GAMING WIFI7 NEO 主機板設有 4 組 DDR5 DIMM 擴充槽，每組 DIMM 擴充槽最大支援 64GB 容量，最大容量為 256GB，支援 Dual Channel 雙通道模式，並採用 2 Slot Per Channel 插槽設計、SMT 表面黏著技術插槽，搭配伺服器等級 8 層 2oz Copper PCB，以減少記憶體訊號干擾。

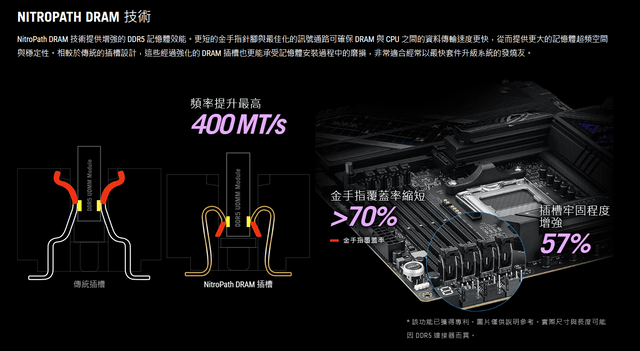

此外，ROG STRIX X870E-E GAMING WIFI7 NEO 主機板採用全新的 NitroPath DRAM 技術，使用更短的金手指針腳的專利工藝，金手指覆蓋率縮短超過 70%，插槽牢固程度增強 57%，以減少訊號電氣性損耗，提供更大的記憶體超頻空間與穩定性。

記憶體速度方面，主機板官方表示，搭配 Ryzen 8000 系列 CPU 支援最高 DDR5-9600+ OC 速度，搭配 Ryzen 9000 系列 CPU 支援最高 DDR5-8600+ OC 速度，支援 AMD EXPO 記憶體超頻設定檔，支援 DIMM Fit、DIMM Fit Pro、AEMP 功能。

ASUS ROG STRIX X870E-E GAMING WIFI7 NEO 在 BIOS 中加入獨家 EXPO Tweaked 功能，透過調整最佳化記憶體參數，可大幅度改善記憶體性能。

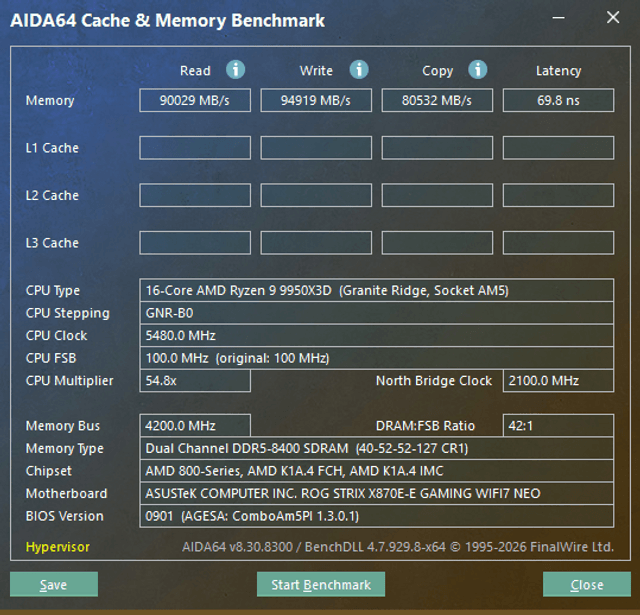

▲ DOCP 8400、DOCP Tweaked 8400

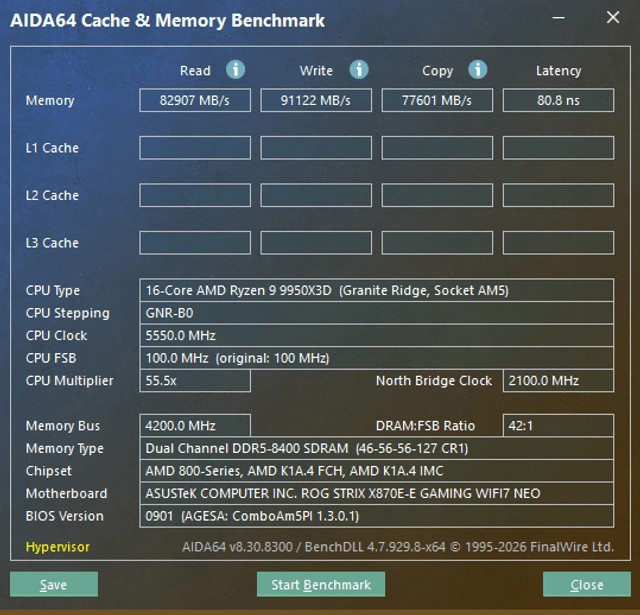

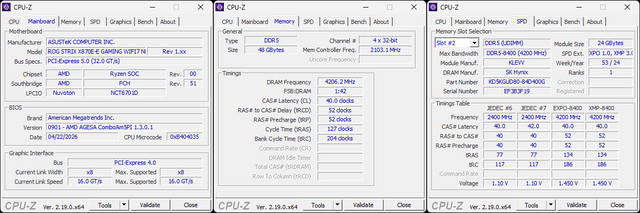

記憶體超頻測試採用 AMD Ryzen 9 9950X3D CPU 、ASUS ROG STRIX X870E-E GAMING WIFI7 NEO 主機板、KLEVV CRAS V RGB DDR5-8400 24GB x2 記憶體，使用 0901 BIOS 版本。

在 BIOS 中開啟 DOCP 8400 設定，成功超頻至 DDR5-8400 C40 Gear 2，並完成 AIDA64 記憶體讀寫速度測試。開啟 EXPO 8400 設定功能後，記憶體的 Read、Write、Copy 速度皆顯著提升，記憶體延遲亦顯著降低，進一步提升系統效能。

此外，在剛推出的 0901 BIOS 版本，筆者使用 v-color Manta XFinity RGB DDR5-9466 24GB x2 CUDIMM 記憶體，成功開機及超頻至 DDR5-8400 C40 Gear 2，並完成 AIDA64 記憶體讀寫速度測試，確實了 0901 BIOS 版本能夠支援 CUDIMM DDR5 記憶體。

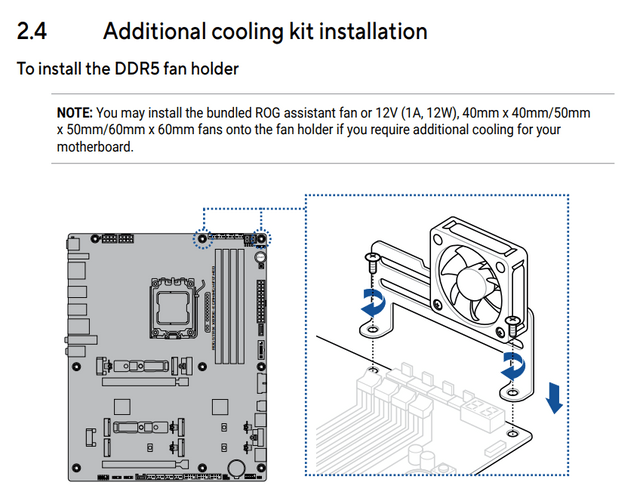

記憶體主動散熱 Cooling Kit

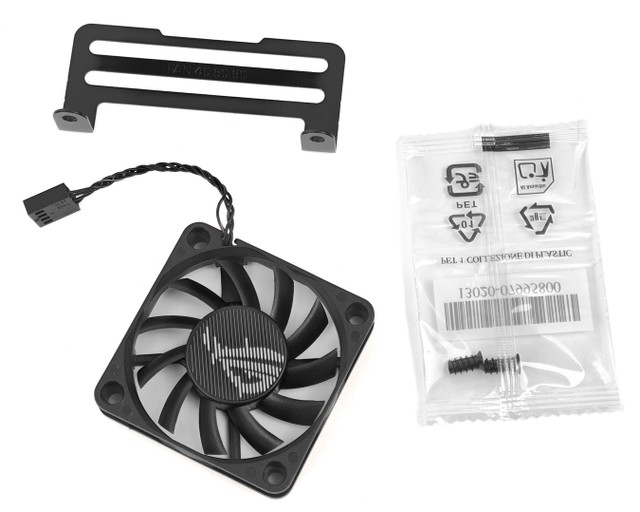

ROG STRIX X870E-E GAMING WIFI7 NEO 主機板附有 1 個 60mm ROG assistant fan 小型風扇、DDR5 fan holder 支架、cooling kit 風扇螺絲，專為記憶體進行散熱。用家組裝電腦時，可把風扇連支架連同主機板同時固定在機箱銅柱上。

18 + 2 + 2 組 110A 功率級供電模組

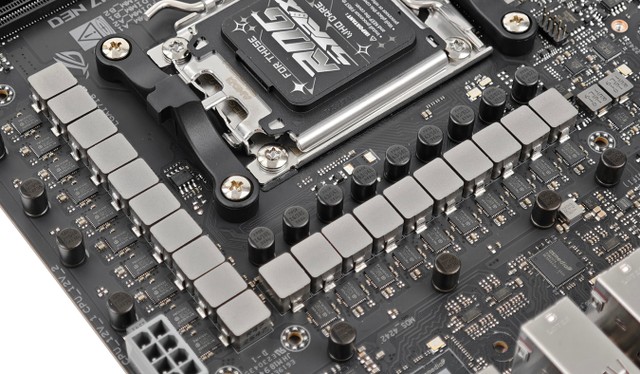

▲ 18 + 2 + 2 組供電模組

VRM 供電模組方面，ASUS ROG STRIX X870E-E GAMING WIFI7 NEO 主機板採用強勁的 22 組數位供電模組，其中 18 組為 CPU vCore 供電、2 組為 SOC 供電、2 組為 MISC 供電，每組相數供電平均攤分電流負載，加強系統穩定性以應付繁重的運算需求。

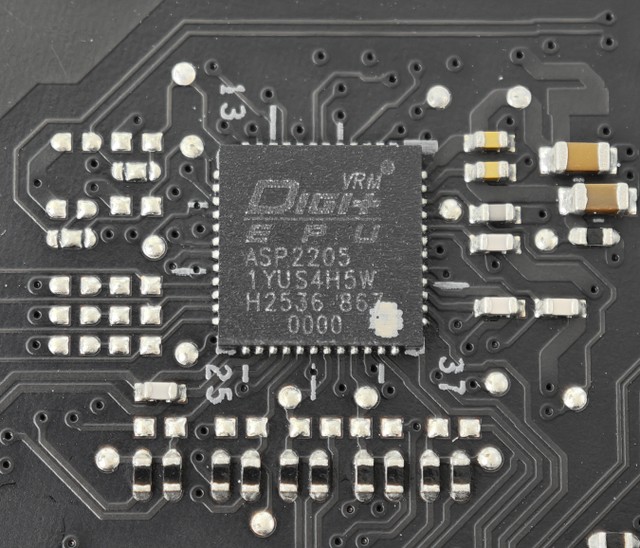

▲ ASP2205 PWM 控制器

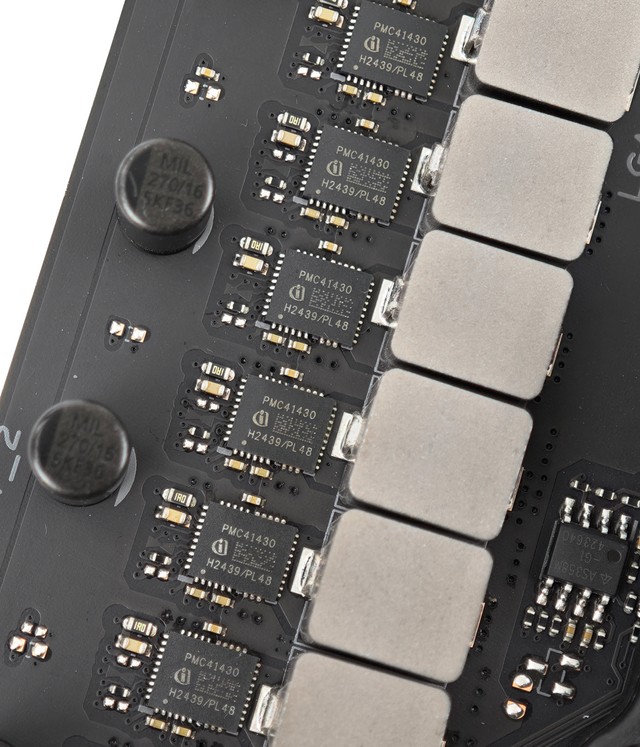

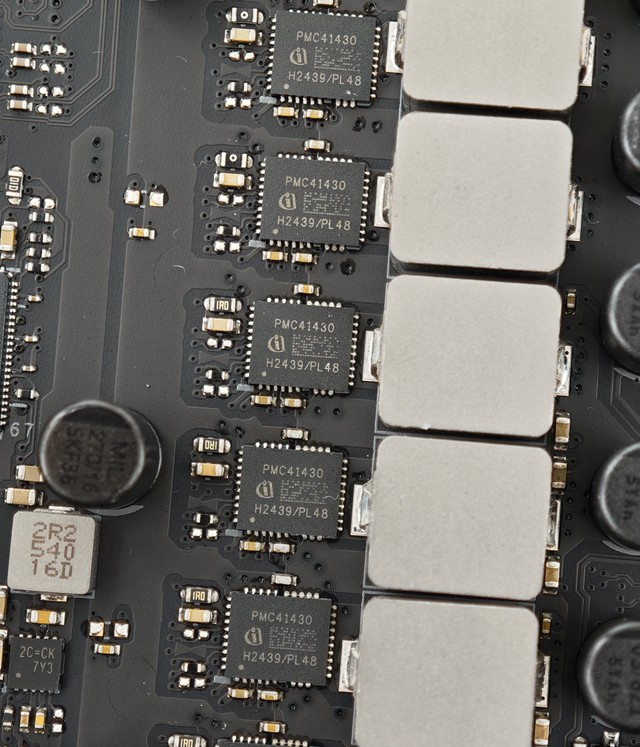

▲PMC41430 110A SPS 晶片

ASUS ROG STRIX X870E-E GAMING WIFI7 NEO 主機板採用自家 DIGI+ EPU ASP2205 PWM 控制器，使用功率級供電架構，驅動 18 組 CPU vCore 供電和 2 組 SOC 供電，CPU vCore 供電配備 20 組 Infineon PMC41430 110A SPS DrMOS 晶片，SOC 供電配備 2 組 Infineon PMC41430 110A SPS DrMOS 晶片，配備最新 Smart Power Stage 技術，實時監控每相的電流及溫度，vCore 部分總輸出可達 1,980A 電流負載，多相數供電和飽和總電流負載可承受高階 CPU 長時間高負載運作，並保持低溫度穩定狀態。

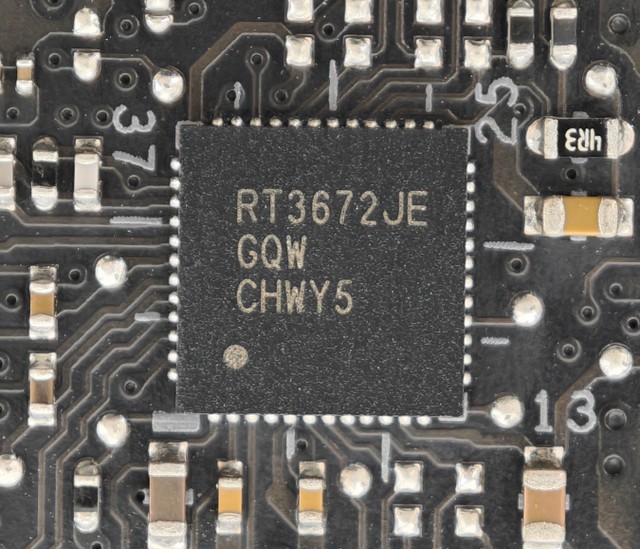

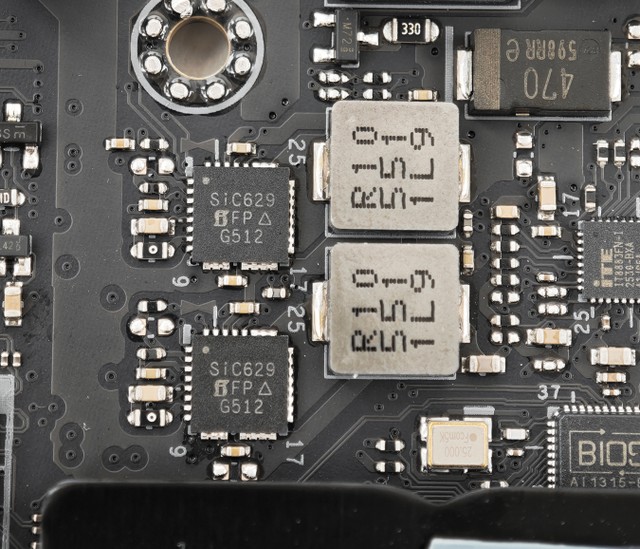

▲ RT3672JE PWM 控制器、SiC629 80A DrMOS 晶片

全新 MISC 供電部分，集成 vCore 和 SOC 以外的供電部分，透過 Richtek RT3672JE PWM 控制器，驅動 2 組 Vishay SiC629 80A DrMOS 晶片 。

▲ 合金功率電感、5K 黑色固態電容

VRM 供電模組採用合金功率電感搭配 5K 黑色金屬固態電容，在高度負載或是大幅超頻下改善 Vcore 電壓供應穩定，帶來更穩定的供電輸出。

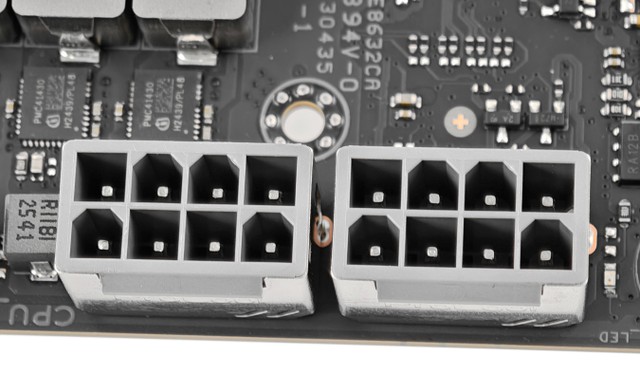

▲ ATX 8+8-pin CPU 供電插槽

ASUS ROG STRIX X870E-E GAMING WIFI7 NEO 主機板採用 2 組 ProCool II 設計的 ATX 8-pin CPU 供電插槽，具備實心金屬針腳和特殊金屬外殼，可滿足高階 Ryzen 9000 系列 CPU 供電需求，同時能夠平衡供電電流，帶來更穩定的 CPU 供電表現。

VRM 整合式大型鋁擠散熱器

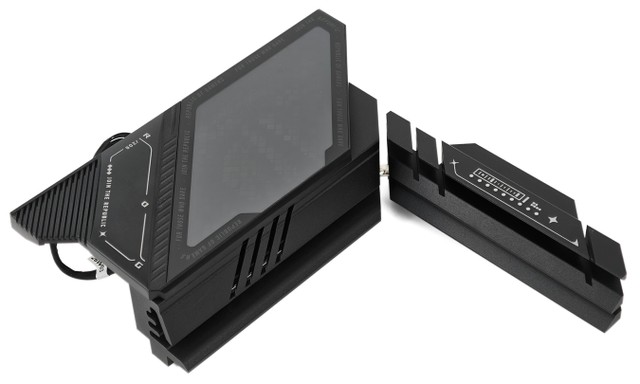

▲ VRM 整合式大型鋁擠散熱器

ASUS ROG STRIX X870E-E GAMING WIFI7 NEO 主機板採用 VRM 整合式大型鋁擠散熱器，透過 2 條導熱管連接 1 組鋁擠散熱器(西面)和 1 組鋁擠散熱器(北面)。散熱器採用加大面積尺寸設計搭配全覆式 IO 上蓋，增加更多散熱面積以提升散熱效果，可讓 MOSFET 晶片保特於較低的工作温度，為系統提供穩定的供電輸出。

2x PCIe x16 SafeSlot 插槽

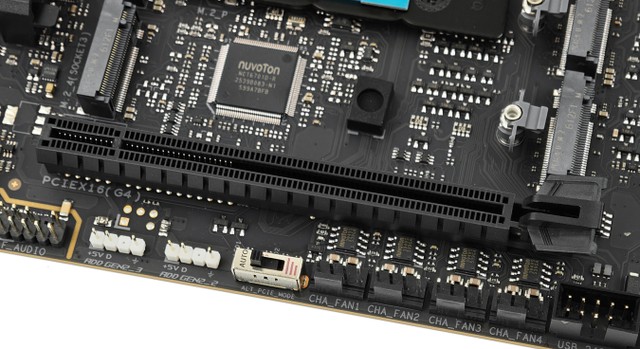

ASUS ROG STRIX X870E-E GAMING WIFI7 NEO 主機板提供 2 組 PCIe x16 插槽。上方的 PCIEX16(G5) 插槽支援最大 PCIe 5.0 x16 速度，由 CPU LANES 提供。下方的 PCIEX16(G4) 插槽支援最大 PCIe 4.0 x4 速度，由 X870E 晶片組提供。

PCIe 插槽配置

PCIEX16(G5) 插槽皆採用不鏽鋼 SafeSlot PCIe 接口，可增強插槽的承托力和減少插槽被扯開的機會。另外，為了應付 PCIe 5.0 高達 128GB/s 的傳輸速度，更採用 SMT 表面黏著技術的插槽設計，相比傳統 DIP PCIe 插槽，可提供更穩定的訊號傳輸，並減少訊號衰減的機會。

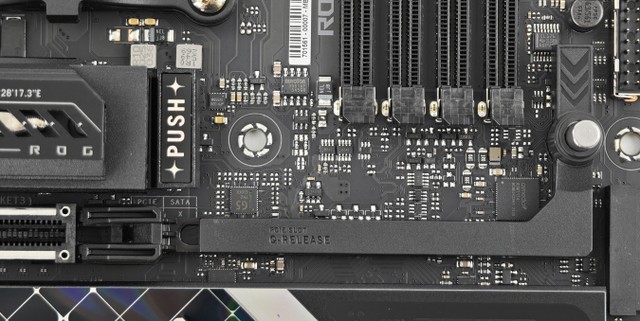

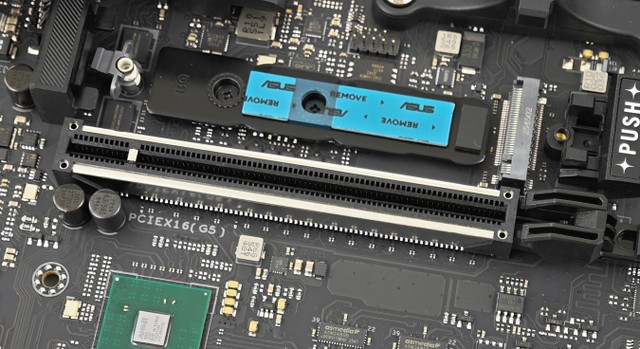

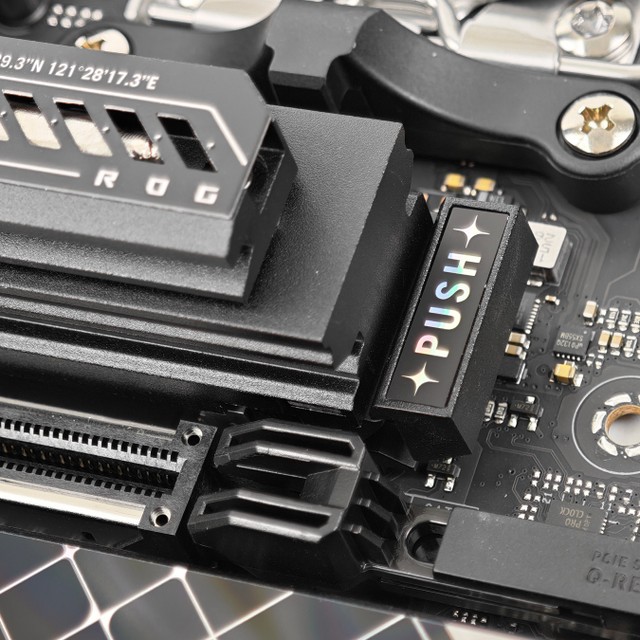

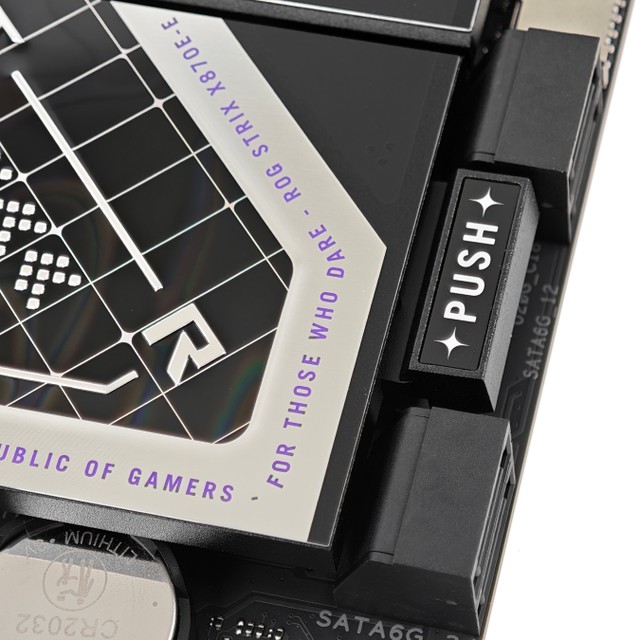

PCIe Slot Q-Release 設計

ASUS ROG STRIX X870E-E GAMING WIFI7 NEO 主機板加入全新 PCIe Slot Q-Release 顯示卡快拆按鈕。PCIEX16(G5) 插槽右側設有專屬按鍵，按壓後可解鎖 PCIe 卡扣，顯示卡變回解鎖狀態，讓安裝與拆卸顯示卡變得更直覺、更省力。

5 組 M.2 SSD 介面

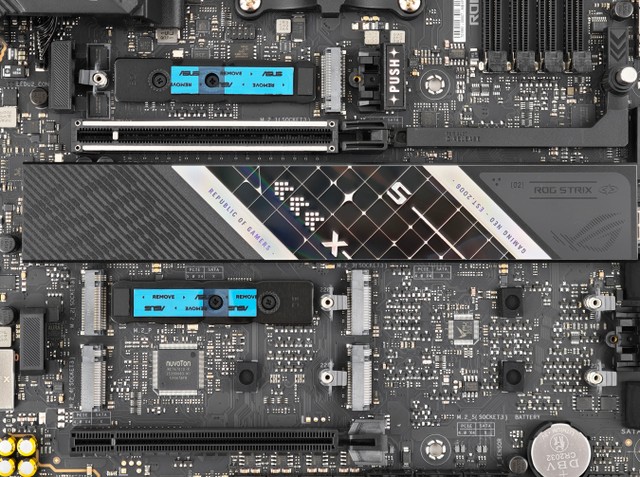

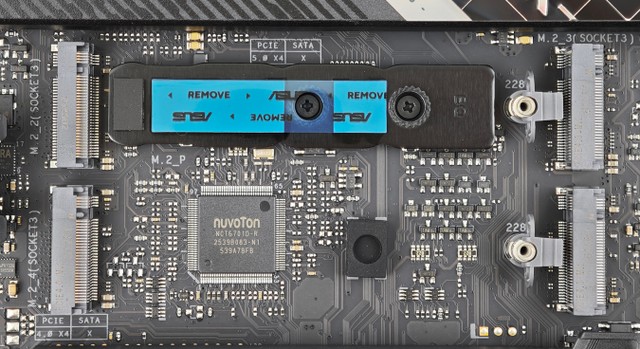

▲ 5 組 M.2 SSD 介面配置

ASUS ROG STRIX X870E-E GAMING WIFI7 NEO 主機板提供最大 5 組 M.2 SSD 介面配置。

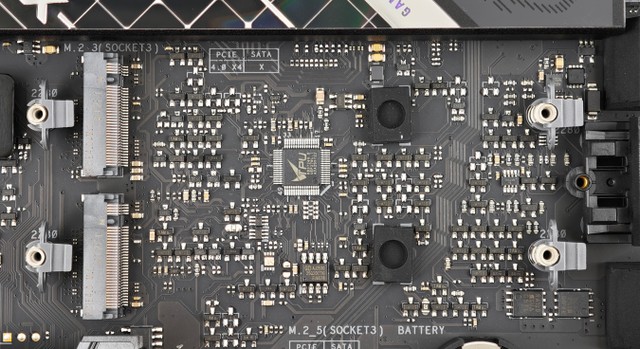

主機板正面設有 5 組 M.2 SSD 插槽，由上至下、左至右分別是 M.2_1、M.2_2 (左)、M.2_3 (右)、M.2_4 (左)、M.2_5 (右)。

M.2_1 插槽支援最高 PCIe 5.0 x4，由 CPU LANES 提供。

M.2_2 插槽支援最高 PCIe 5.0 x4，由 CPU LANES 提供。M.2_2 插槽與 USB4 接口共用頻寬，當 USB4 接口佔用時，M.2_2 插槽則會運行 X2 模式。用家可在 BIOS 把 M.2_2 插槽強制切換 X4 模式，並會停用 USB4 接口。

M.2_3 插槽支援最高 PCIe 4.0 x4，由 X870E 晶片組提供。M2_2 插槽與 PCIEX16(G4) 插槽，當 M.2_3 插槽佔用時，PCIEX16(G4) 插槽將會停用。

M.2_4 插槽支援最高 PCIe 4.0 x4，由 X870E 晶片組提供。

M.2_4 插槽支援最高 PCIe 4.0 x4，由 X870E 晶片組提供。

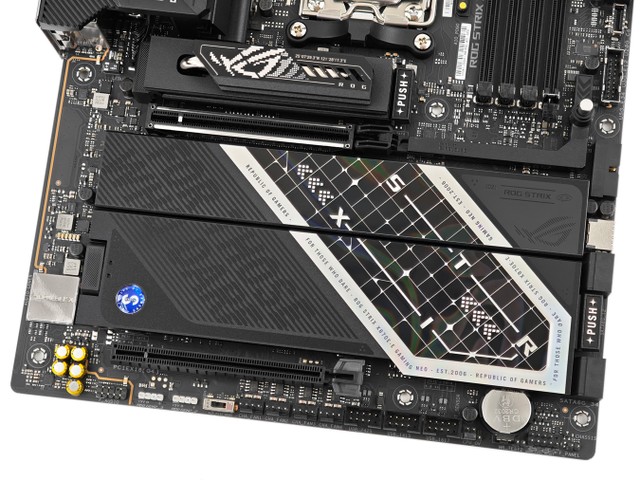

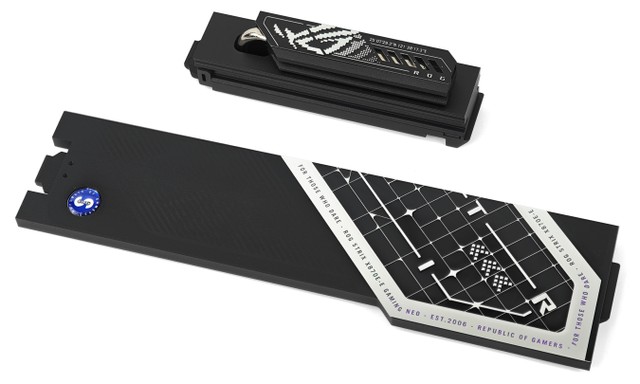

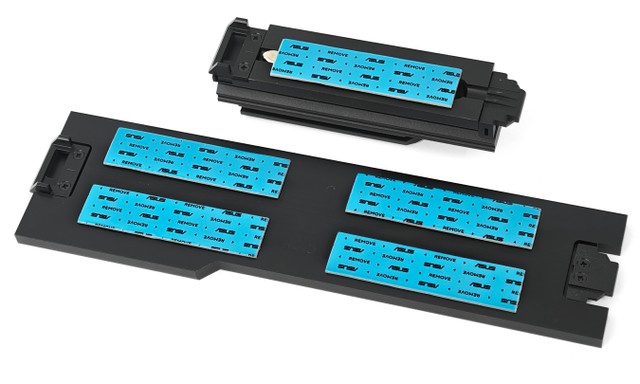

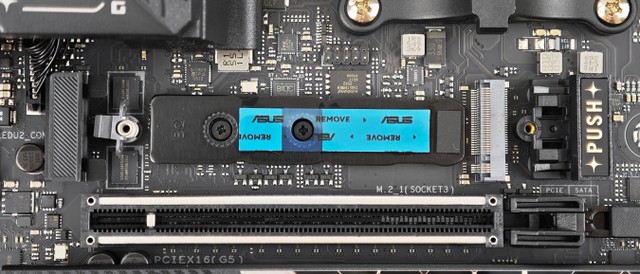

M.2_1 插槽配備 1 組 M.2 COMBO-SINK 散熱器，具備中高等厚度散熱器尺寸設計，採用 U 型直觸熱導管融合至鋁擠散熱器中，搭配雙面導熱貼設計，提供高效能散熱表現，可滿足高發熱的 PCIe 5.0 M.2 SSD。

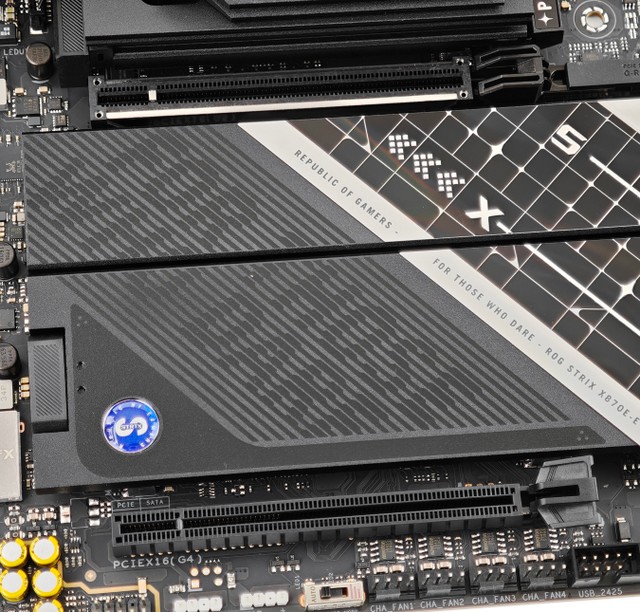

M.2_2 ~ M.2_5 插槽配備 1 組大面積散熱器，具備中等厚度的大面積散熱器設計，僅 M.2_2 插槽搭配雙面導熱貼設計，其餘插槽搭配單面導熱貼設計，可滿足高速 M.2 SSD 日常應用的散熱需求。

M.2 SSD 插槽配置

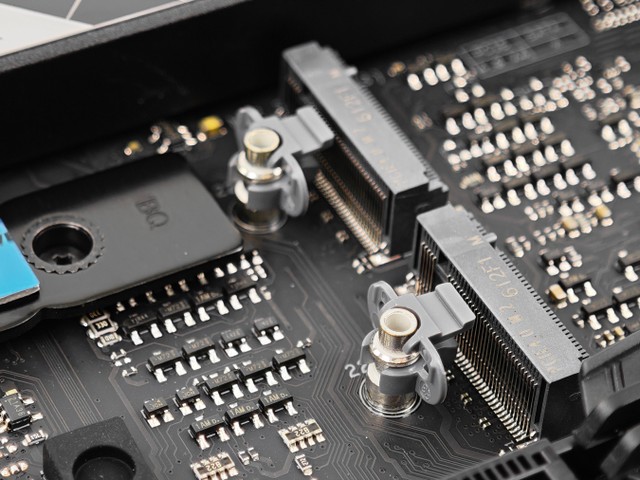

M.2 Q-Slide 滑動式卡扣設計

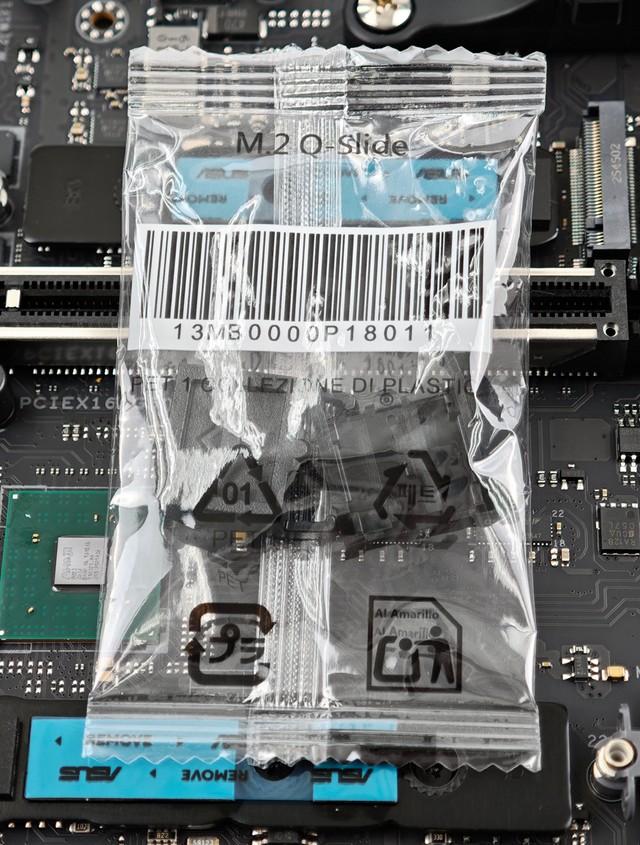

ROG STRIX X870E-E GAMING WIFI7 NEO 主機板附有多個 M.2 Q-Slide 卡扣，透過滑動式卡扣設計，讓用家可以無需更改銅柱的位置，安裝不同長度的 M.2 SSD。

M.2 Q-Release、M.2 Q-Latch 快拆設計

所有 M.2 散熱器皆配備 M.2 Q-Release 快裝快拆設計，無需使用工具，便可快速安裝及拆卸散熱器，提供更佳的 EZ PC DIY 友善設計。

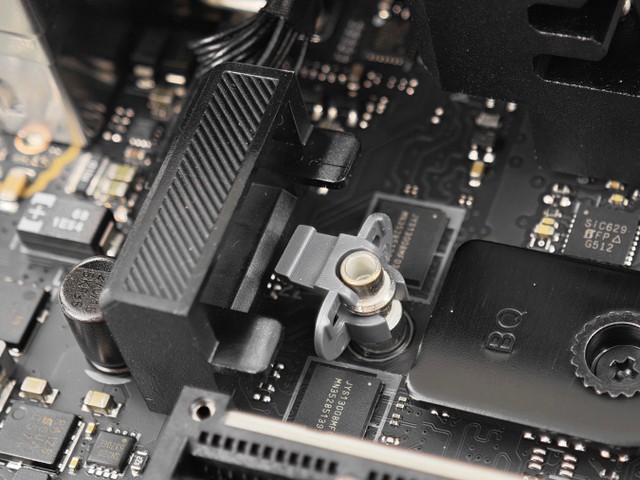

▲ M.2 Q-Latch 設計

X870E-E GAMING WIFI7 NEO 所有 M.2 插槽加入 M.2 Q-Latch 快裝快拆設計，無需使用螺絲，即可快速安裝及拆卸 M.2 SSD，提供更佳的 EZ PC DIY 友善設計。

4 組 SATA 3 介面

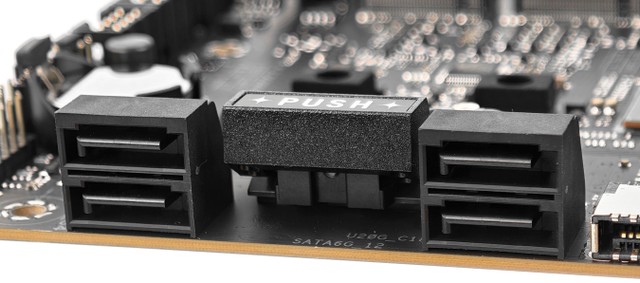

▲ 支援 4 組 SATA 接口

此外，主機板提供了 4 個 SATA 6Gbps 接口，由 X870E 晶片組提供。

2x USB4 + 11x USB 接口、HDMI 接口、5G LAN 接口

ASUS ROG STRIX X870E-E GAMING WIFI7 NEO 主機板採用 Pre-Install I/O Shield 設計，預先安裝檔板可節省用家自行安裝的步驟，帶來便利的主機板安裝體驗。

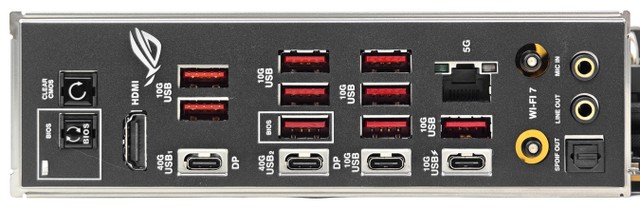

主機板後置 I/O 面板提供 1 組 HDMI 2.1 接口，支援最高 4K@60Hz 解析度輸出。另外，提供 2 組 USB4 40Gbps Type-C 接口、2 組 USB 3.2 Gen2x1 10Gbps Type-C 接口、9 組 USB 3.2 Gen2x1 10Gbps Type-A 接口，總共 13 組後置 USB 接口，以及 1 組 5G RJ45 網絡接口。 當中，其中一組 USB-C 10Gbps 接口 (雷電 LOGO) 支援最高 30W PD 快充功能。

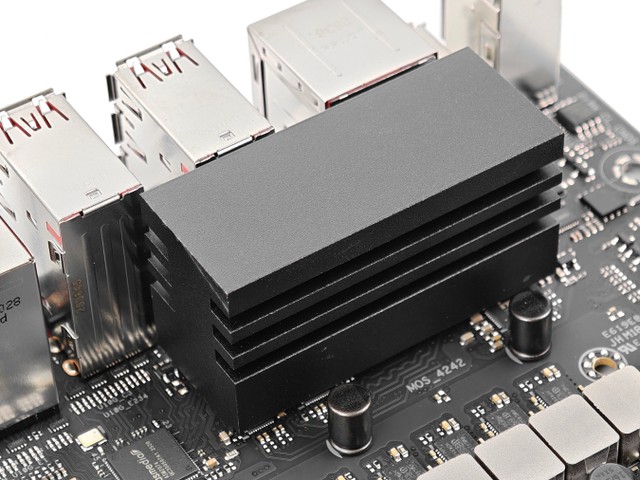

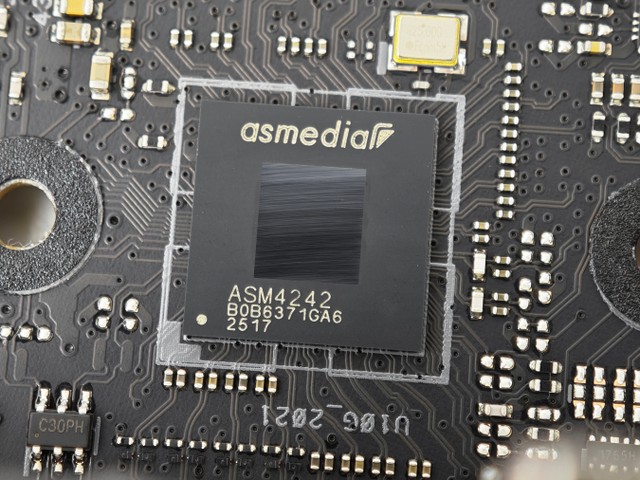

2 組 USB4 接口由 CPU LANES 線路提供，由 ASMedia ASM4242 控制器進行控制，並搭配獨立鋁擠散熱器，支援最大 USB4 40Gbps 傳輸、DisplayPort 1.4 (HBR3) 4K@60Hz 顯示輸出，可相容 USB 3.2 / USB 2.0 傳輸。

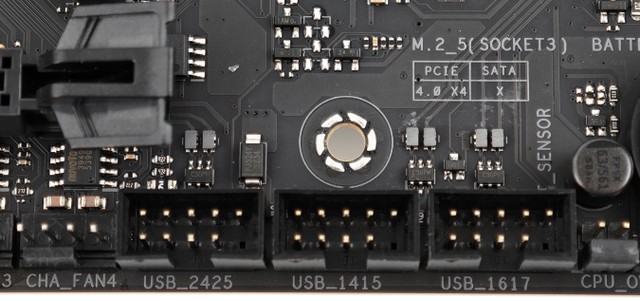

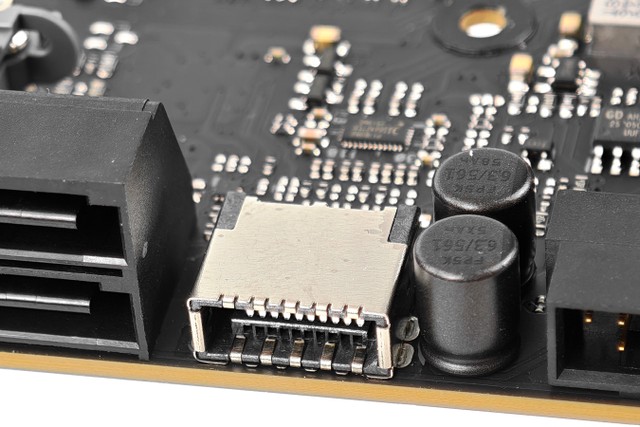

2x 前置 USB-C 接口、3x USB 2.0 19 pin 插座

\

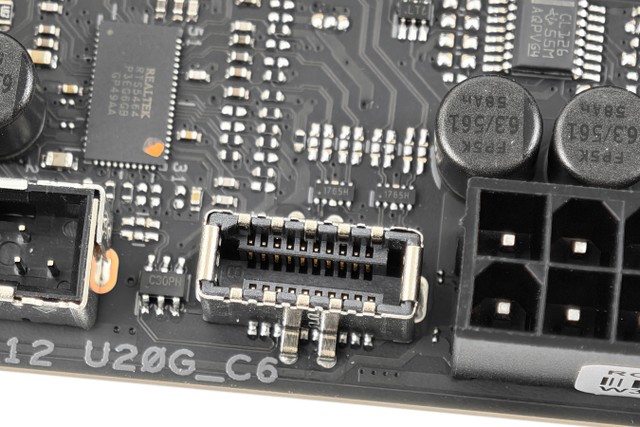

ROG STRIX X870E-E GAMING WIFI7 NEO 主機板配備 2 組 USB 3.2 Gen 2x2 20Gbps 前置 USB Type-C 接口，一組採用直立設計，一組為 90° 轉角接口，兼容不同機箱連接線接頭的需求，帶來更佳的機箱走線接線體驗。

主機板配備 3 組 USB 2.0 9-pin 插座，可滿足多個 USB 2.0 9-pin 裝置的需求。

Realtek 5G LAN 網絡模組

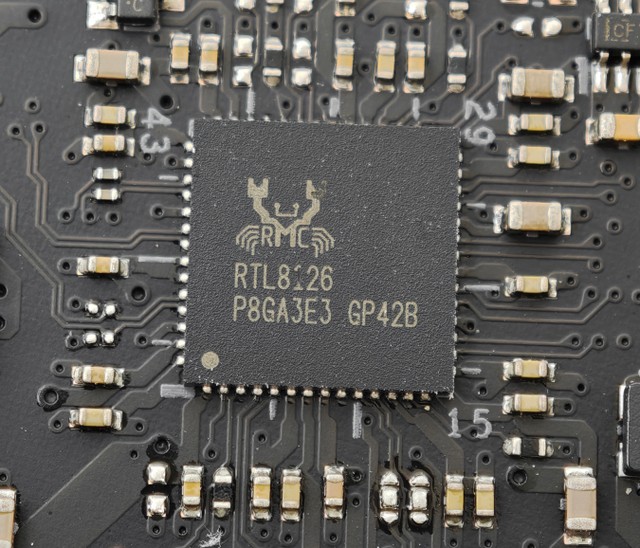

▲ RTL8126 5G LAN

有線網絡方面，ASUS ROG STRIX X870E-E GAMING WIFI7 NEO 主機板採用 Realtek 5G LAN 網絡模組，採用 1 個 Realtek RTL8126 5GbE LAN 網絡晶片。Realtek RTL8126 支援 5Gbps / 2.5Gbps / 1Gbps 網絡連接速度，最高 5Gbps 網絡連接可大幅度縮短遊戲下載、傳輸文件的等待時間，帶來更爽快的網絡連接體驗。

MediaTek Wi-Fi 7 無線網絡模組、ASUS WiFi Q-Antenna 延長天線

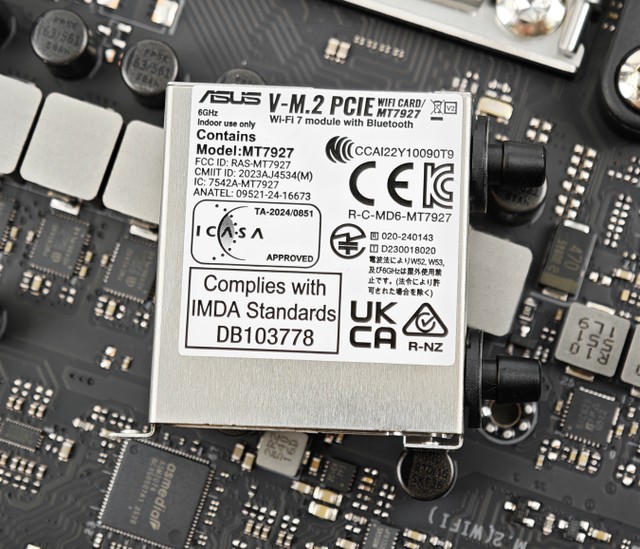

▲ MTK MT7927 Wi-Fi Card

無線網絡方面，ASUS ROG STRIX X870E-E GAMING WIFI7 NEO 主機板採用 MediaTek MT7927 Wi-Fi 7 無線網絡模組，支援 802.11be 雙頻 2x2 320MHz Wi-Fi 技術、2.4GHz / 5GHz / 6GHz 頻段、320MHz 頻道、4096 QAM、MLO 技術，並向下支援 IEEE 802.11 a/b/g/n/ac/ax 無線網絡協定，近距離傳輸速度更高、更低延遲，同時具備 Bluetooth 5.4 支援新一代智能手機、穿戴裝置以及智能家居產品等連結。

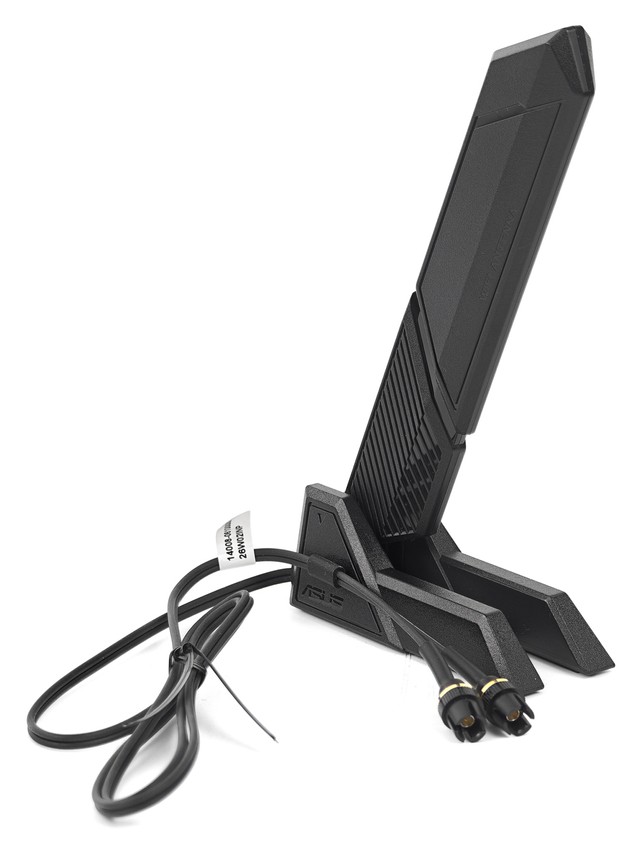

▲ ASUS WiFi Q-Antenna

ASUS ROG STRIX X870E-E GAMING WIFI7 NEO 附連 ASUS WiFi Q-Antenna 磁吸 Wi-Fi 延長天線，具備磁吸座設計，能夠依附在金屬表面，並用上快裝天線端子設計，只需要一插便完成安裝，無需要扭動旋轉鎖上端子。

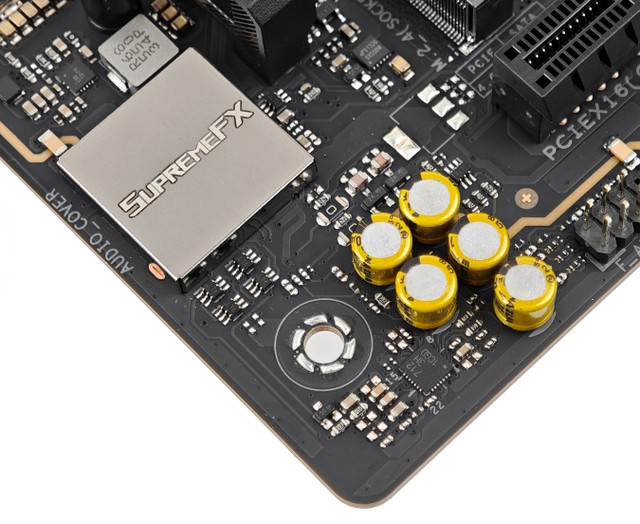

ROG SupremeFX 7.1 ALC4082 Codec 音效模組、Savitech SV3H712 AMP 放大器

音效方面，ASUS ROG STRIX X870E-E GAMING WIFI7 NEO 主機板具備 ROG SupremeFX 7.1 音效模組，採用 Realtek ALC4080 USB Audio Codec 音效晶片，搭配金屬護罩、高品質音效電容和 Savitech SV3H712 AMP 音訊放大器，提供 120dB SNR 訊噪比的立體聲播放品質、110dB SNR 訊噪比的錄音品質，以及總諧波失真 (THD+N)  -90dB，支援最高 7.1 聲道環繞音效、S/PDIF 光纖輸出、384KHz / 32-bit 音效格式，具備隔離音訊訊號設計、耳機輸出阻抗偵測，提供逼真自然的高音質音響效果。

此外，無線網絡模組的藍牙功能支援最新的 LE Audio 音訊技術的 LC3 編碼。另外亦支援 LHDC 編碼，可達 400kbs 傳輸速率和 384KHz / 32-bit 音效格式。

Aura Sync RGB 燈光支援

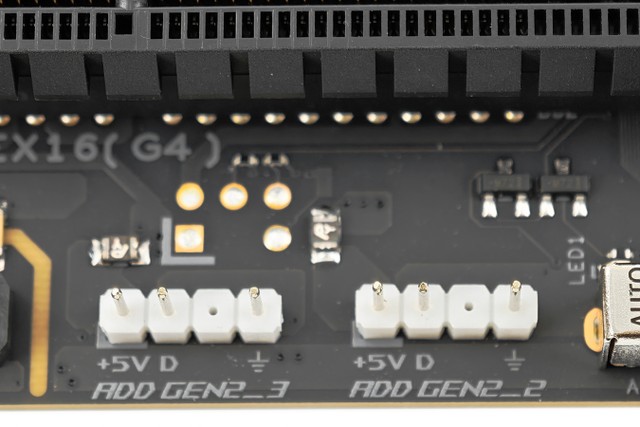

RGB 燈效連接及控制方面，ASUS ROG STRIX X870E-E GAMING WIFI7 NEO 主機板提供 3 組原生 5V 3-pin ARGB 接口，輸出為 5V 3A 15W，支援 ARGB Gen1 及 ARGB Gen2 燈光裝置，可透過自家 Armoury Crate 軟件控制燈效，讓用家為系統佈置更豐富的 RGB 燈效。

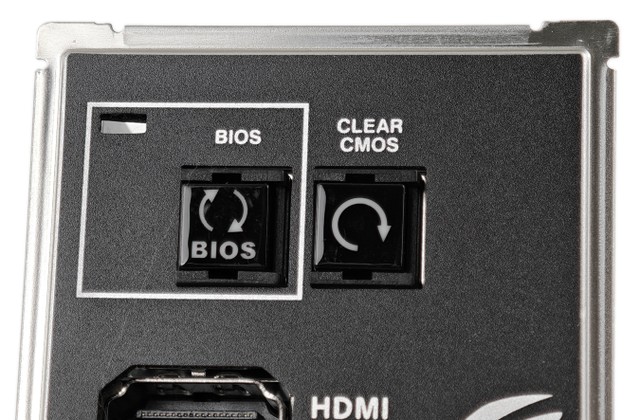

Clear CMOS 按鈕、BIOS FlashBack 按鈕

ASUS ROG STRIX X870E-E GAMING WIFI7 NEO 後置 I/O 面板設有 Clear CMOS 按鈕、BIOS FlashBack 按鈕等主機板輔助功能。

Clear CMOS 按鈕：按下 Clear CMOS 按鈕便能清除及重設當前 BIOS 的設定，以解決 BIOS POST 檢測失敗的情況。

BIOS FlashBack 按鈕：在無需安裝 CPU 下，按下 BIOS FlashBack 按鈕便可進行更新主機板 BIOS 版本等動作。

支援 64MB 容量 BIOS

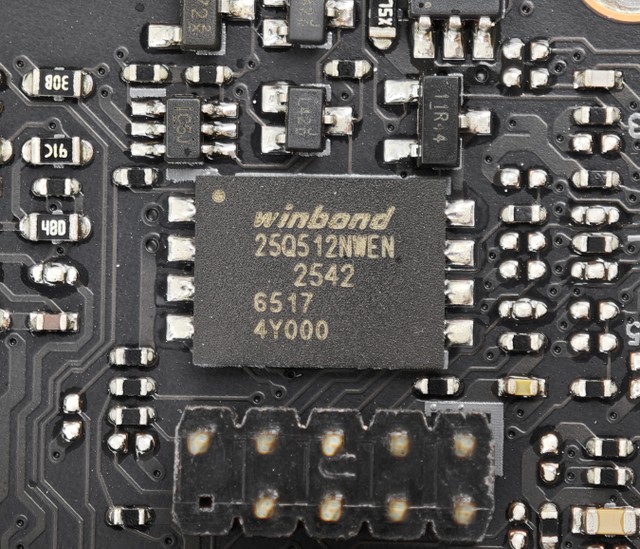

ASUS ROG STRIX X870E-E GAMING WIFI7 NEO 採用 1 組 Winbond 25Q512NWEN BIOS ROM 晶片，搭載高達 64MB 的大容量 BIOS，容量是一般 32MB BIOS 的兩倍。更大的 BIOS 容量可讓主機板能同時容納完整的 CPU 微代碼與豐富的 BIOS 功能介面，無需為支援新世代處理器而刪減既有功能，確保長期使用仍然保持良好的可持續性體驗。此外，BIOS ROM 同時預載了 Wi-Fi 驅動程式，確保在安裝 Windows 系統時可連接網絡。

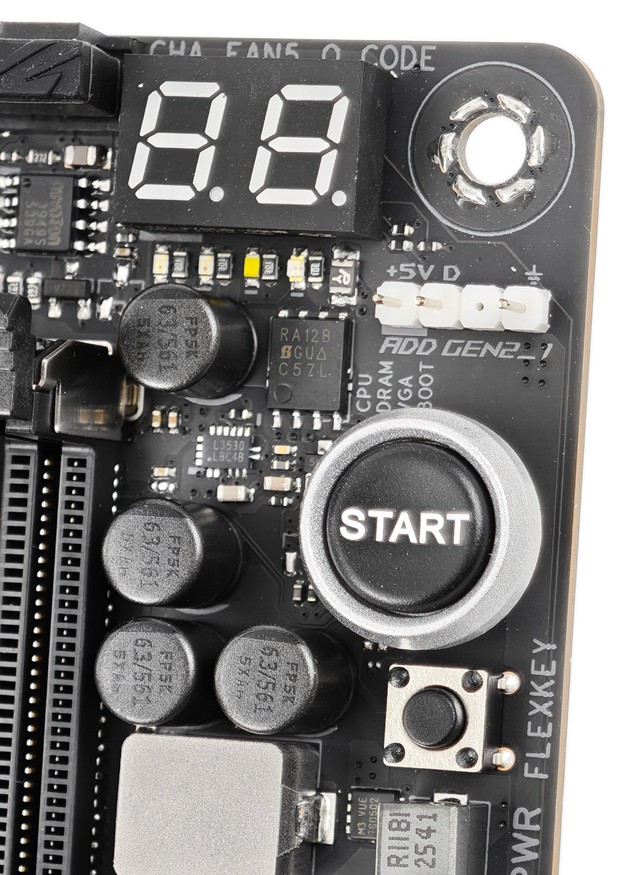

實體開機按鍵、FlexKey 按鍵、Q-Code LED 除錯燈

ASUS ROG STRIX X870E-E GAMING WIFI7 NEO 主機板配備實體 Start 開機鍵和 FlexKey 鍵，讓用家能快速完成開機或重啟操作。FlexKey 鍵預設為 Reset 功能，亦可以在 BIOS 設定中將按鍵設定為不同功能，例如 Safe Boot 或開關 Aura 燈效等

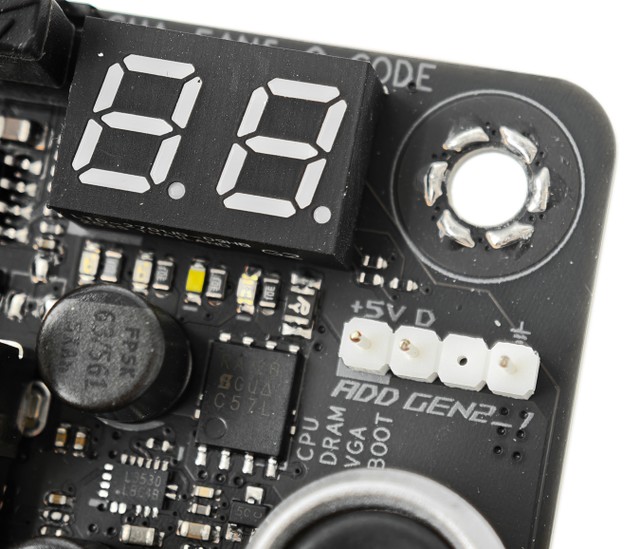

此外，主機板亦搭載 Q-Code LED 除錯燈，在 BIOS POST 檢測過程中，若出現異常狀況，將固定顯示對應的除錯代碼，方便高階玩家或發燒友快速判斷問題。當電腦進入系統後，除錯燈更能化身 CPU 溫度感應器，即時顯示 CPU 溫度。

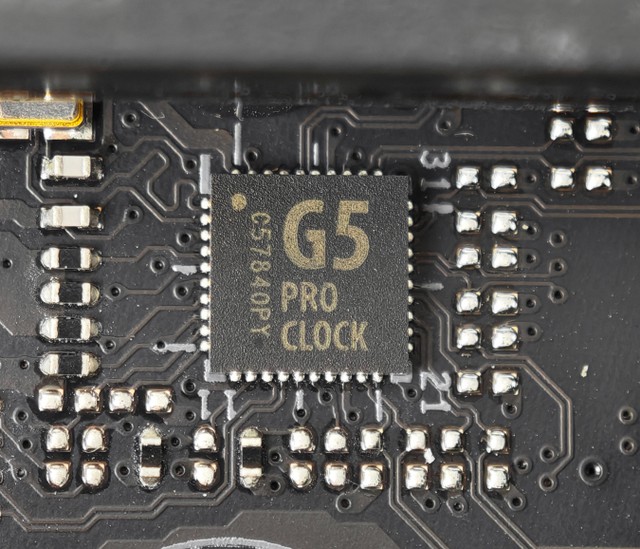

獨立 BCLK 外頻晶片

ASUS ROG STRIX X870E-E GAMING WIFI7 NEO 主機板加入 ASUS G5 PRO CLOCK 時脈產生器晶片 (Clock Generator)，提供獨立調整 CPU BCLK 及 SOC (iGPU / Memory / Infinity Fabric / NBIO) BCLK 頻率。雖然 X870E 晶片組已支援內置調整 BCLK 頻率，不過使用外置時脈產生器晶片，可提供更精準的調校。

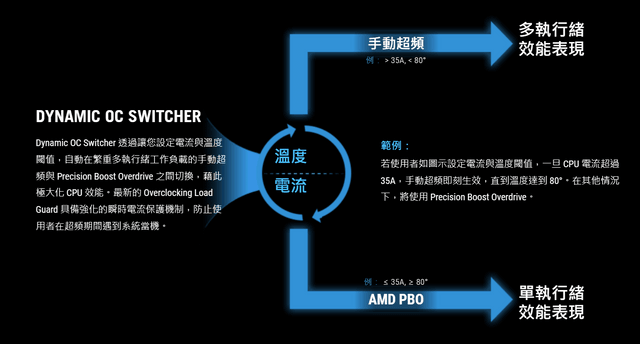

Dynamic OC Switcher、Core Flex 超頻功能

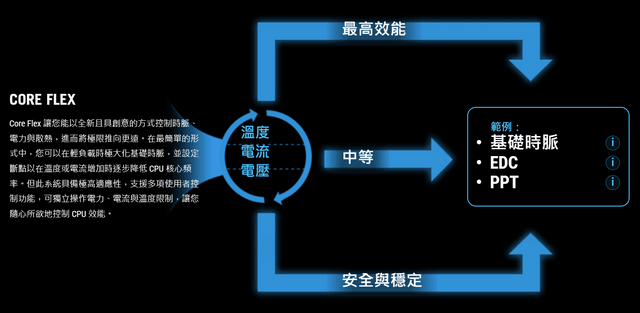

ROG STRIX X870E-E GAMING WIFI7 NEO 在 BIOS 中加入獨家 Dynamic OC Switcher、Core Flex 超頻功能。Dynamic OC Switcher 透過設定電流和溫度閾值，可讓 CPU 在手動超頻與 AMD PBO 超頻之間智能地切換，確保提供最佳的多核性能和單性性能。Core Flex 透過 CPU 的溫度、電流、電壓，在保持穩定安全性下而提供最大化效能。

ASUS ROG STRIX X870E-E GAMING WIFI7 NEO 主機板

售價︰HK$待定

查詢︰ASUS HK (3582-4770)

平平評語：

全新的 ASUS ROG STRIX X870E-E GAMING WIFI7 NEO 主機板，為 ASUS X870E 高階主機板，延續 ROG STRIX X870E-E GAMING WIFI 的定位規格並重新調整佈局，第一組 PCIe 插槽上移至第二 Slot 位置，改回更加可靠的 PCIe Slot Q-Release 設計，並加入 AIO Q-Connector，搭配 M.2 Q-Latch 快拆式 SSD 散熱器，前置擴充部分提供雙 USB-C 接口，而 M.2 SSD 與 PCIe 線路亦經過微調，無需分拆第一組 PCIe 5.0 通道即可支援多達五組 M.2 SSD 配置，而最大改動則是全新外觀設計，整體不僅保留強勁 VRM 模組和豐富的儲存及週邊連接性，帶來更佳的安裝體驗與擴充彈性。
