传输方式 DIO/QIO/DOUT/QPI

• QPI模式(Quad Peripheral Interface)，所有阶段都通过4线传输。与之相对的是SPI。
• SPI模式：
  • 纯种SPI(MISO/MOSI两个数据线)
  • DOUT 全称 Dual I/O，命令字和地址字均为单线，仅在数据阶段为双线。
  • QOUT 全称 Quad I/O，命令字和地址字均为单线，仅在数据阶段为双线。
  • DIO 全称 Dual I/O (DQ0,DQ1两个数据线)，首个命令字为单线传输，后面地址和数据为双线。
  • QIO 全称 Quad I/O (DQ0~DQ3四个数据线)，首个命令字为单线传输，后面地址和数据为四线。

以上的阶段指的是 Command-Address-Data三阶段，Command只占用一个字节。

常见FLASH芯片详解

MT25QU512
芯片手册：https://www.mouser.com/datasheet/2/671/mict_s_a0004996076_1-2290890.pdf

国产芯片：IS25WP512M QPI https://www.mouser.cn/datasheet/2/198/25LP_WP512M-1221196.pdf

QPI(Quad Peripheral Interface) 采用DQ0传输指令，地址和数据则通过DQ0~3传输。

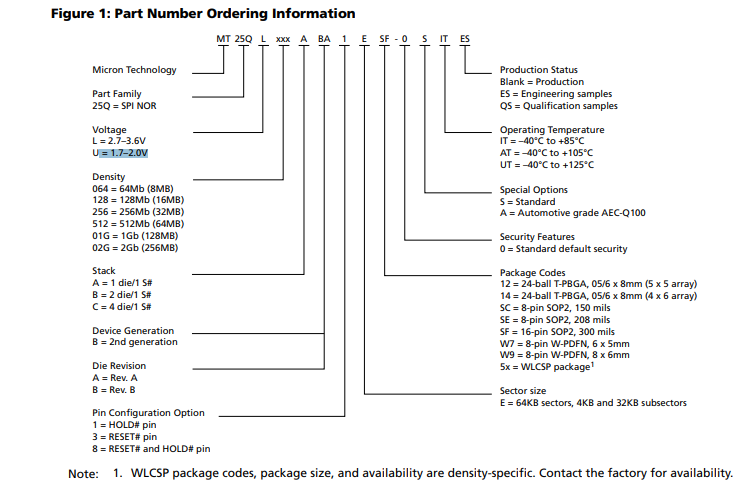

MT25QU512ABB8E12-0SIT
我用的那款连线属于8E系，使用Qual SPI模式（复用功能略有不同，参考手册Figure5即可）：

• S# 接上拉电阻+SPI片选引脚
• C 时钟线
• DQ0
• DQ1
• DQ2/W# 写保护
• DQ3/HOLD#
• RESET# 复位，QIO-SPI模式下不可用。

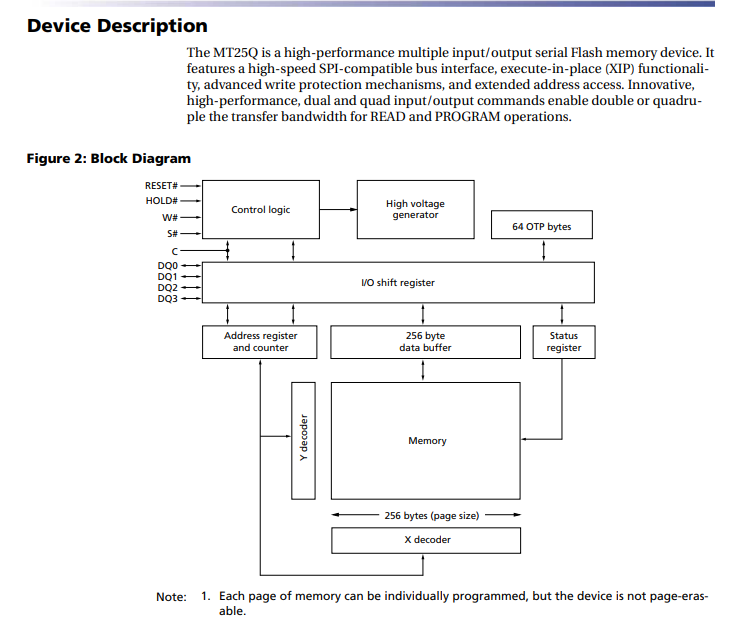

FLASH内部架构框图

1. 控制线连接到控制逻辑Control logic,用于整体的状态操作，类似于FPGA的全局开关Flag。全程状态寄存器用于指示闪存模块Memory就绪等状态。
2. DQ连接到I/O移位寄存器（这个是SPI原理），然后根据DQ内容执行以下分支：
3. 如果DQ是地址，那么通过地址寄存器和计数器用于寻址，映射到闪存模块Memory上的X,Y二维地址矩阵。
4. 如果DQ是数据，那么则Buffer模块作为缓冲，用于从闪存模块Memory储存上读写数据后置于移位寄存器，这涉及串并转换。
5. 如果DQ是OTP，则对应到"64 OTP bytes"模块，执行对应的指令。OTP（全称ONE-TIME PROGRAMMABLE）这种只能写入一次的空间常用于放置加密密钥或者唯一ID。
6. 如果是状态指令，可对两个8位的状态寄存器进行读写。状态寄存器TOP BP3~BP0可以组合指示FLASH只读保护区

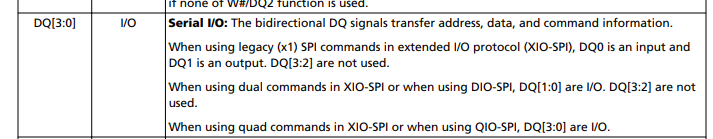

注： DQ0~DQ3 是双向复用SPI数据线DIO/QIO，用于传输FLASH的指令数据地址信息。以下是各个DQ线的传输方向：

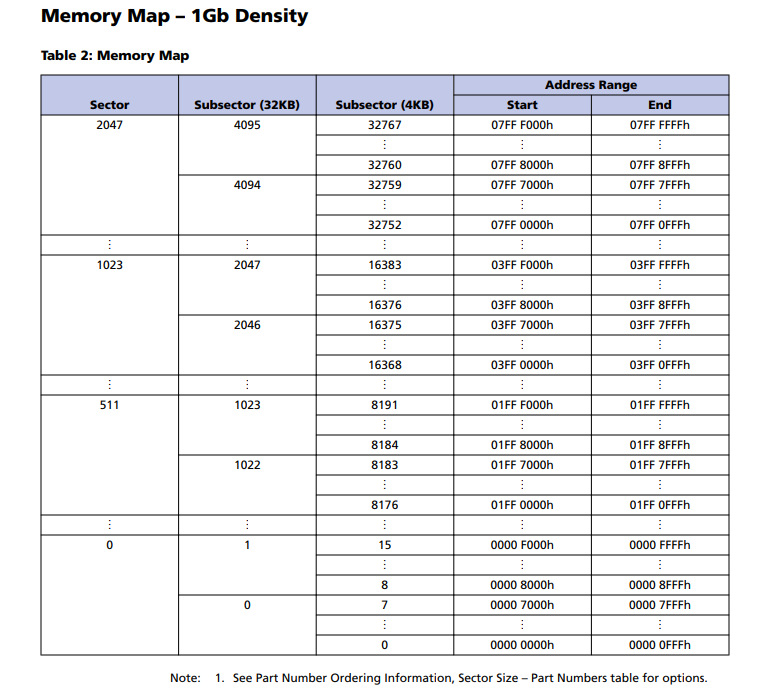

其中Memory的储存映射分布为

E系列是Sector父扇区（64KB） - Subsector子扇区32KB - Subsector孙扇区4KB，然后才是对孙扇区每个字节的寻址
也就是：必须找到孙扇区编号后，才能寻址。

关于JEDEC标准

寄存器

Nonvolatile Configuration Register

这里关键可以配置

• 协议模式，如Quad/Dual
• 地址模式4-byte或3-byte address mode
• XIP速度模式
• 时钟周期(Number of dummy clock cycles)，周期数必须和时钟频率一致，否则储存器读取到的数据不正确

I/O protocol

Quad IO 协议，是指令-地址-数据 4-4-4 模式
Dual IO协议，是指令-地址-数据 2-2-2模式

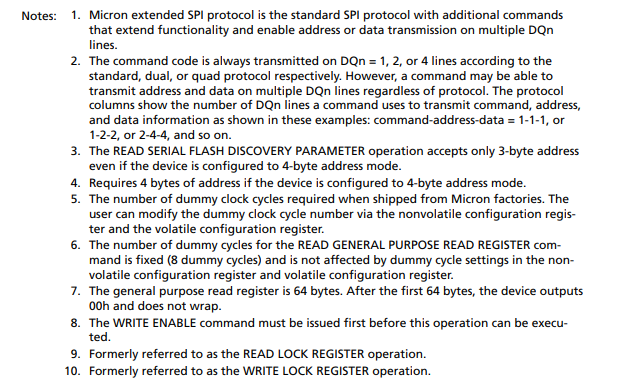

第二条提到：一般来说，模式前的数字代表这部分使用了多少DQ线，如2-4-4代表 传输command部分时使用2根DQ，传输Address部分时使用4根DQ，传输Data部分时使用4根DQ。

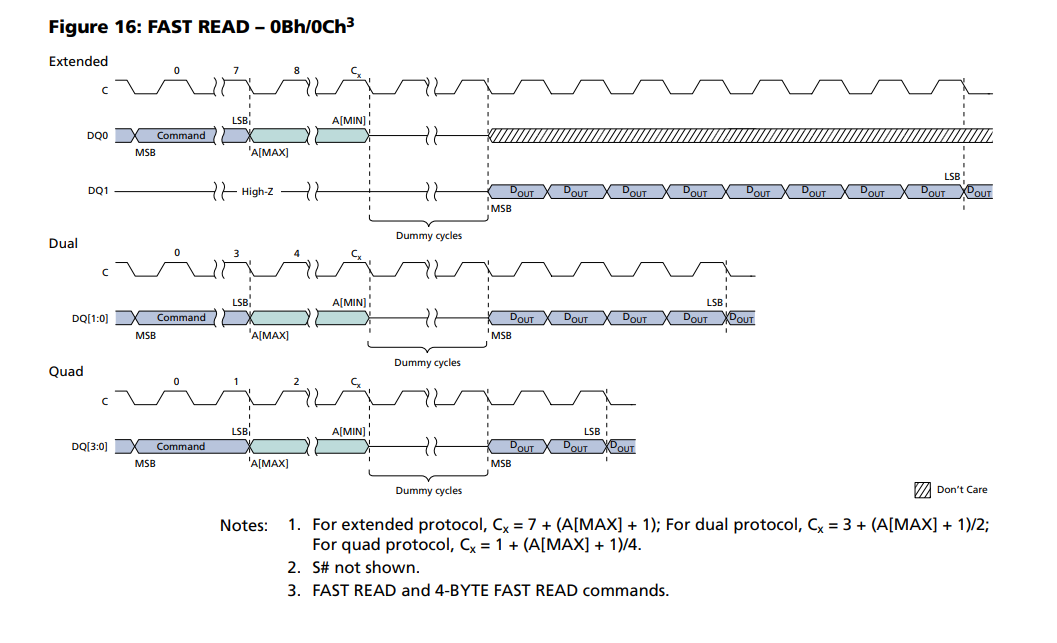

时序：
当然我们不需要那么多种模式，我们使用Quad SPI的时候，只需要关注4-4-4, 4-0-4, 4-0-0, 4-4-0这几种即可。

3/4字节地址模式

另外还需要特别关注的是 3-Bytes 和 4-Bytes地址模式的区别。

• 4Bytes地址模式会直接使用Address寄存器，地址寻址为A[31:0]
• 3Bytes地址模式，仅仅支持128MB储存，它有个Extened Address寄存器，低3位表示储存所在的段序号，高5位表示地址，组成地址寻址A[31:24]。

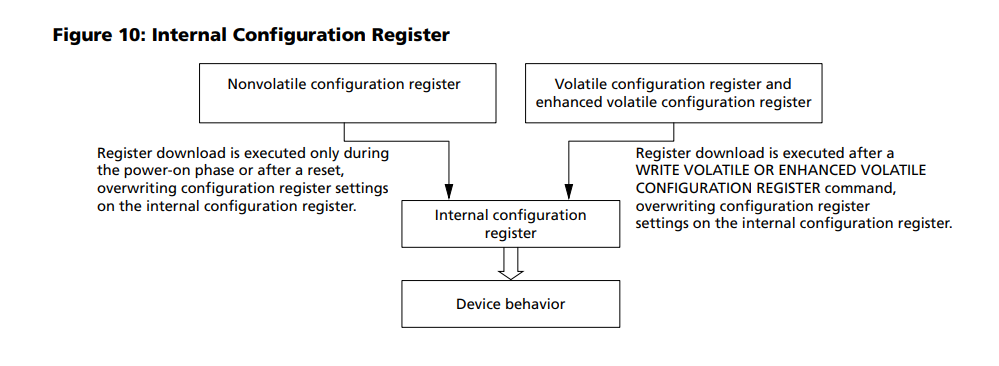

内部配置寄存器(Internal Configuration Register)

内部配置寄存器Internal Configuration 由易失和非易失组成(Nonvolatile configuration和Volatile configuration + enhanced volatile configuration)

非易失寄存器提供的配置项：

• 4/3字节地址模式
• 3字节地址模式所选的128MB段，
• Quad I/O 协议开关
• Dual I/O 协议开关
• DTR(Double transfer rate) 协议开关
• 电流驱动力
• XIP模式：Fast/Dual/Quad等等
• 时钟周期(Number of dummy clock cycles)，周期数必须和时钟频率一致，否则储存器读取到的数据不正确

注：DTR是双边沿触发的意思，比与之相对的STR单边沿触发快一倍。

易失寄存器提供的功能配置项：

• 时钟周期(Number of dummy clock cycles)，周期数必须和时钟频率一致，否则储存器读取到的数据不正确
• XIP开关

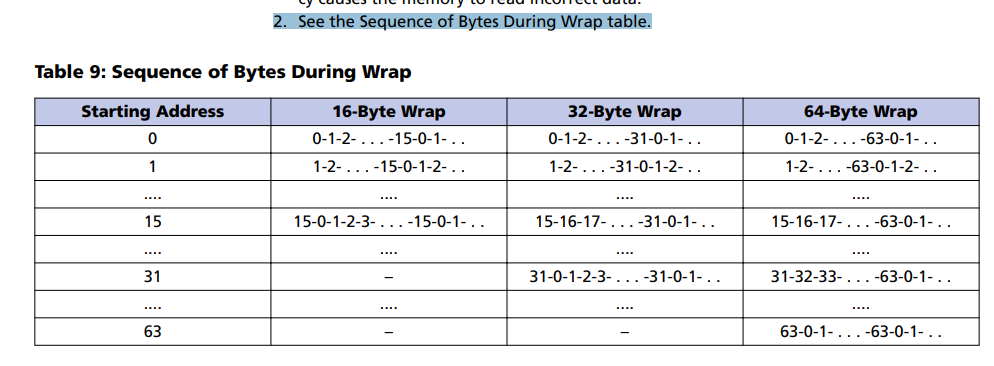

• Wrap 填充 用于N字节对齐（连续不需对齐/64B/32B/16B对齐），也和字节顺序有关，效果如下表

  增强易失寄存器提供的功能配置项：
• Quad I/O协议开关
• Dual I/O协议开关
• DTR 协议开关
• Reset/Hold 开关位
• 电流驱动能力

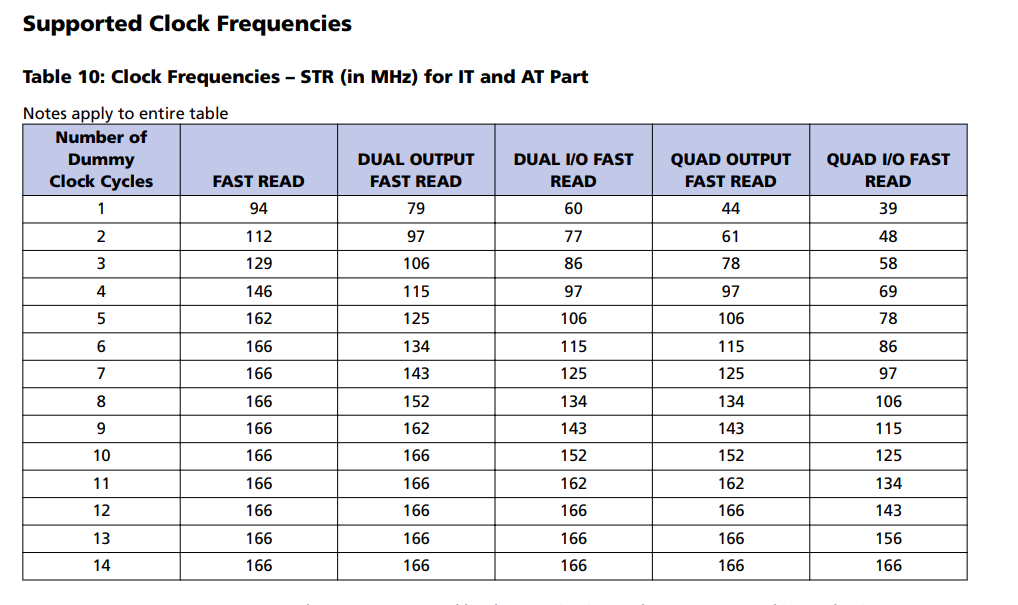

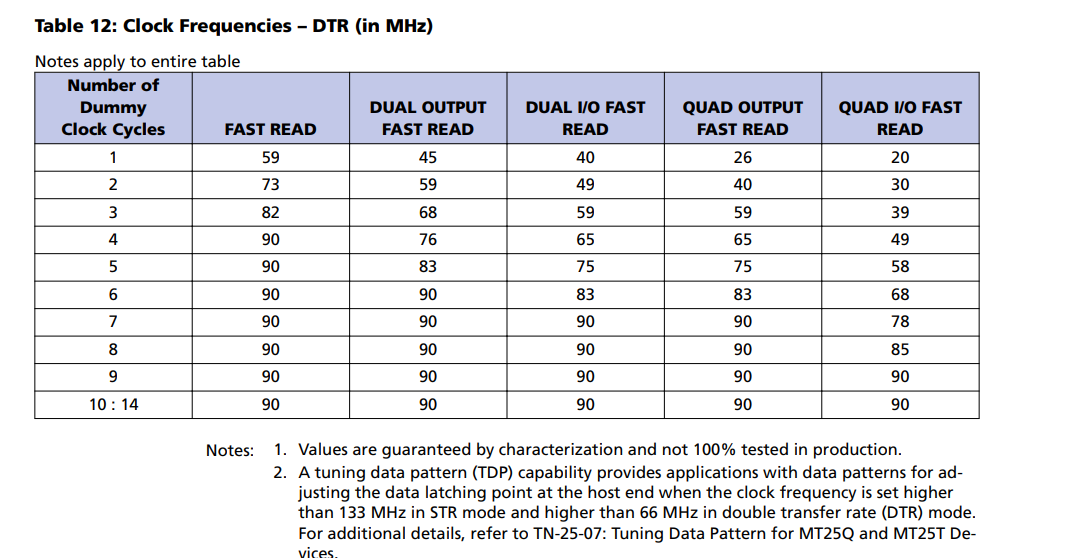

其中时钟周期配置根据这个表

其作用在地址和数据之间的间隔

安全寄存器

Security Register可配置同时锁住第n个扇区(0 ~ 15) 并设置密码

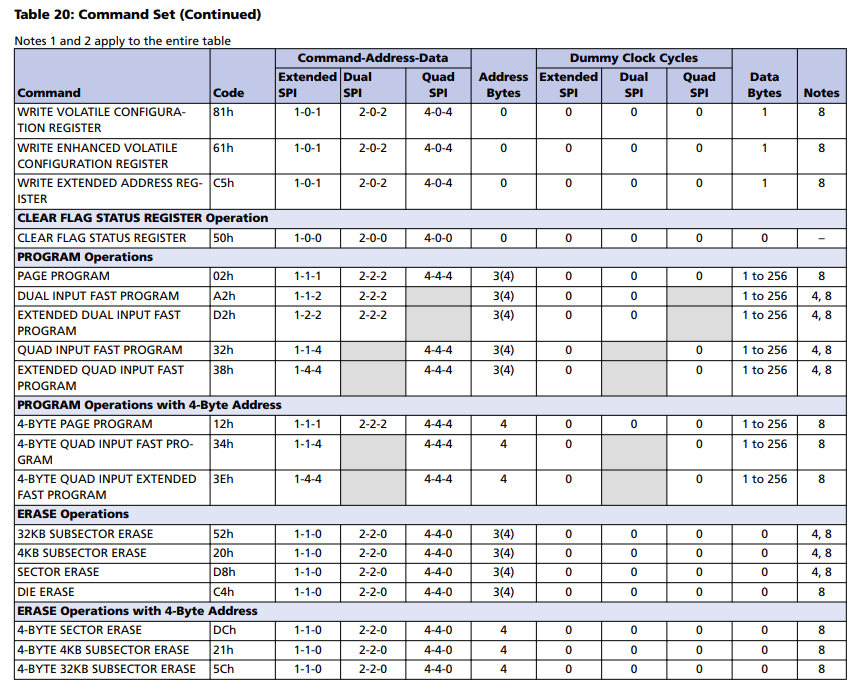

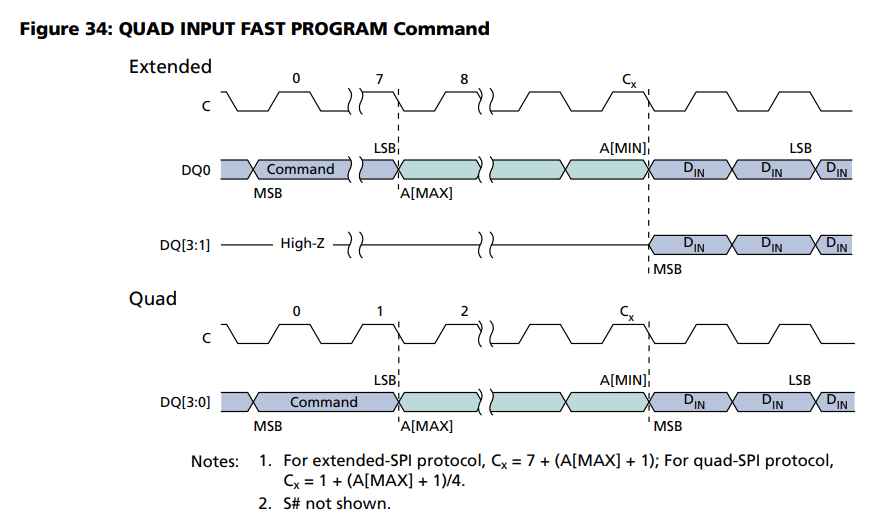

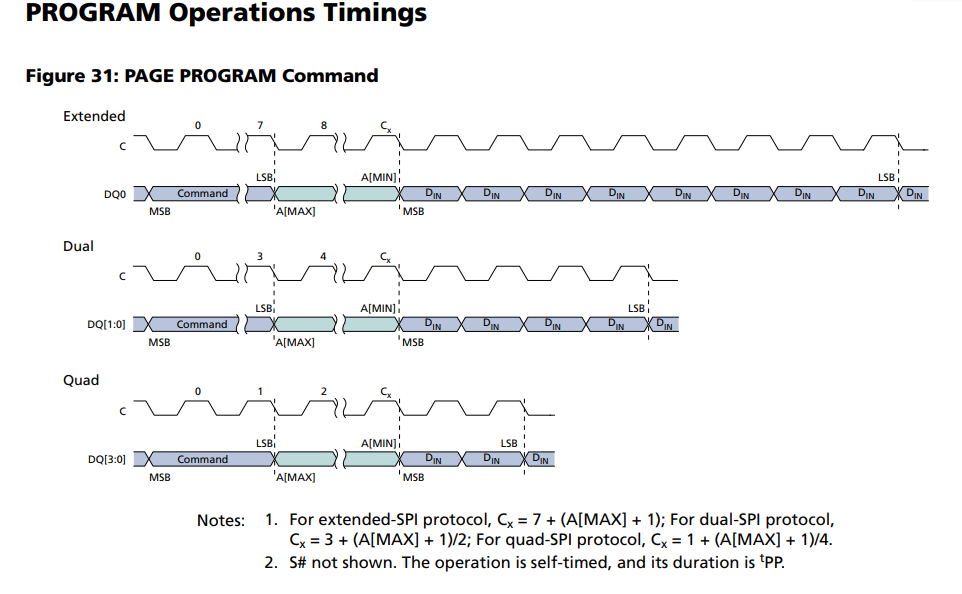

写入操作/PROGRAM

由于FLASH介质问题，而且Flash芯片没有像EMMC那么高端，写入操作和常见的磁盘并不一样。所以写入的命令也不叫Write，而是叫PROGRAM

1. 读取STATUS寄存器查看BUSY位，只有芯片不BUSY的时候才能继续下面的操作
2. 发送Write Enable指令
3. 发送PROGRAM指令
4. FLASH芯片会自动回到Write Disabled状态

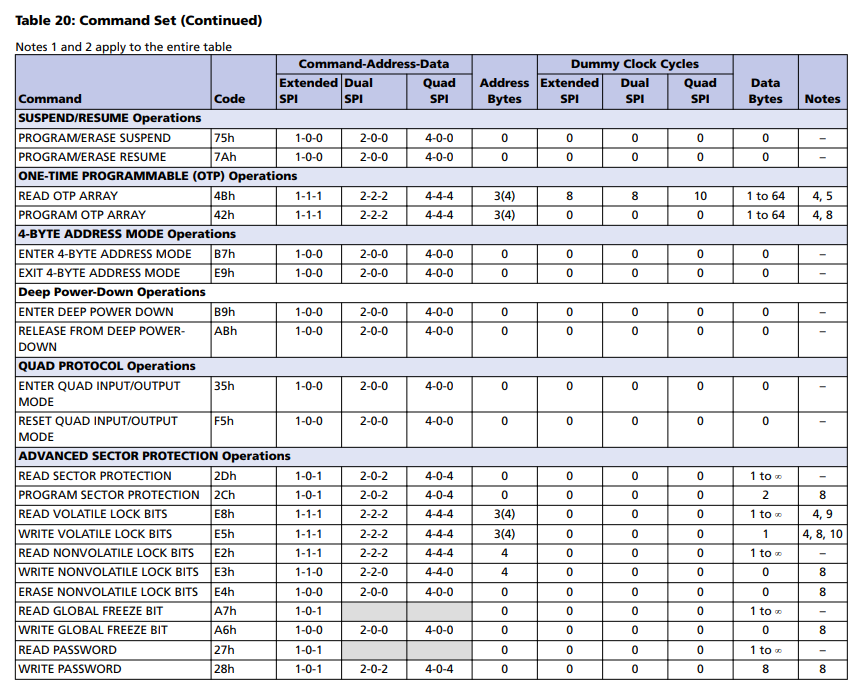

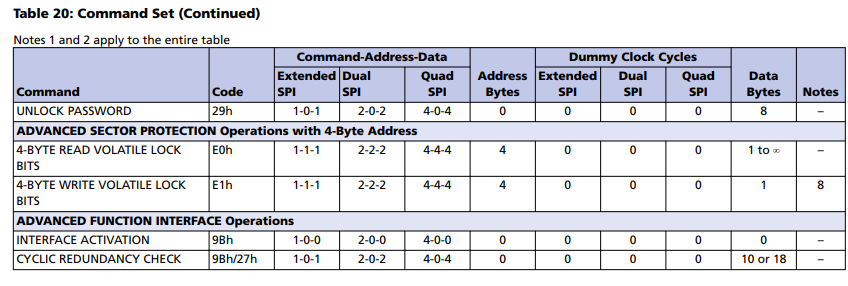

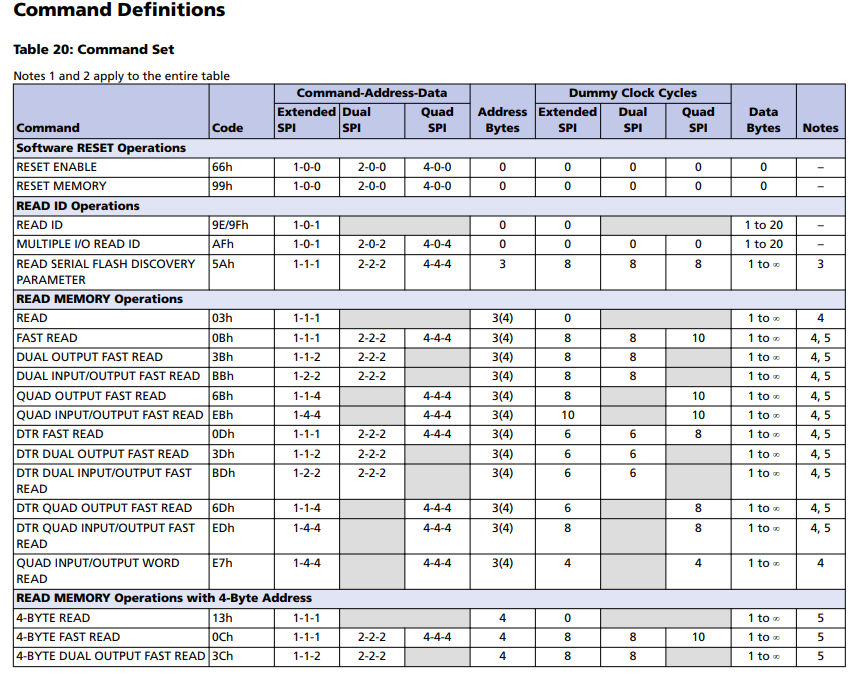

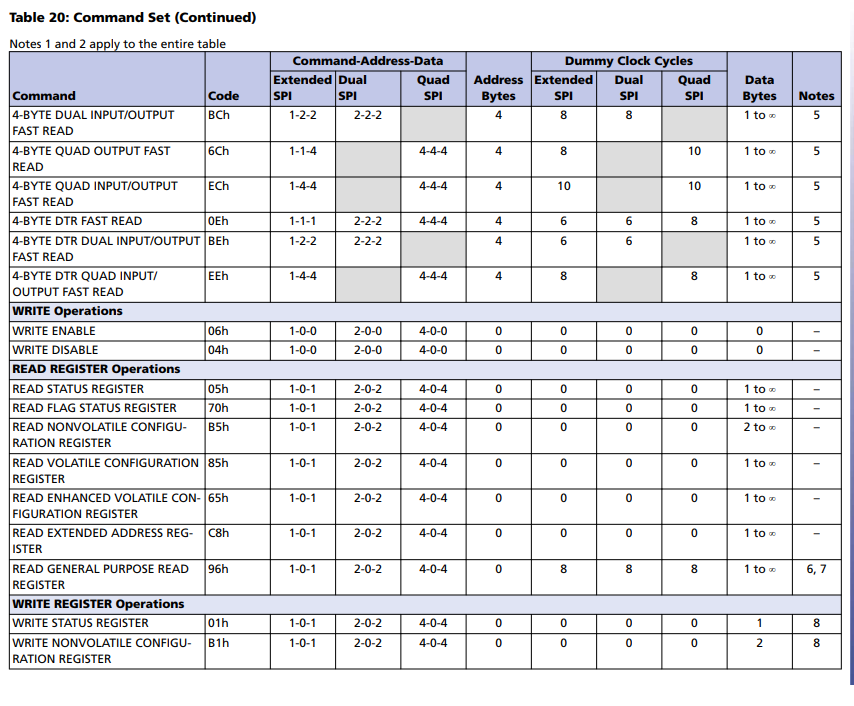

常用指令

Device ID Data

这部分一般是JEDEC规范+厂家自己的规范，这个ID用于识别厂商型号等等，底层Bootload到UBoot再到Kernel，都会使用这个ID来匹配启用对应的从设备FLASH驱动。

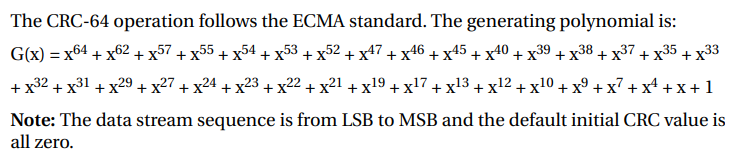

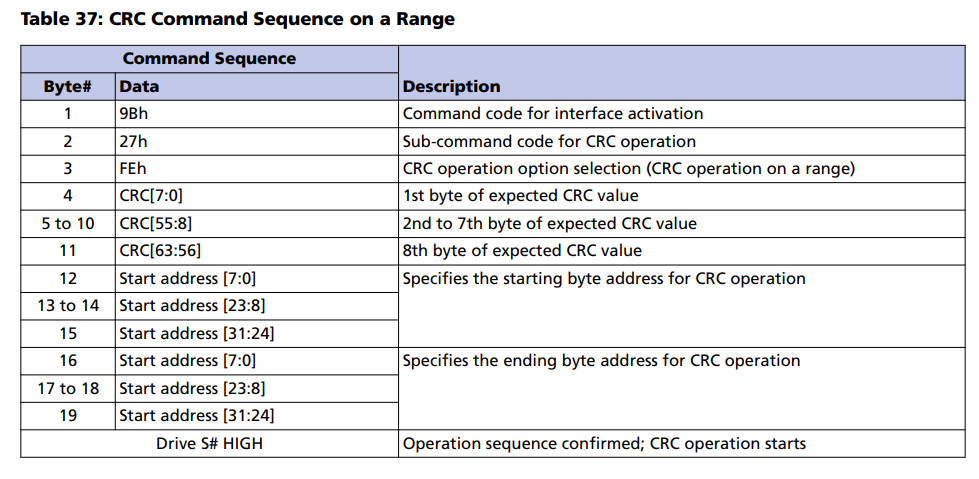

CRC

多项式：

用于对比读/写的数据正确性。

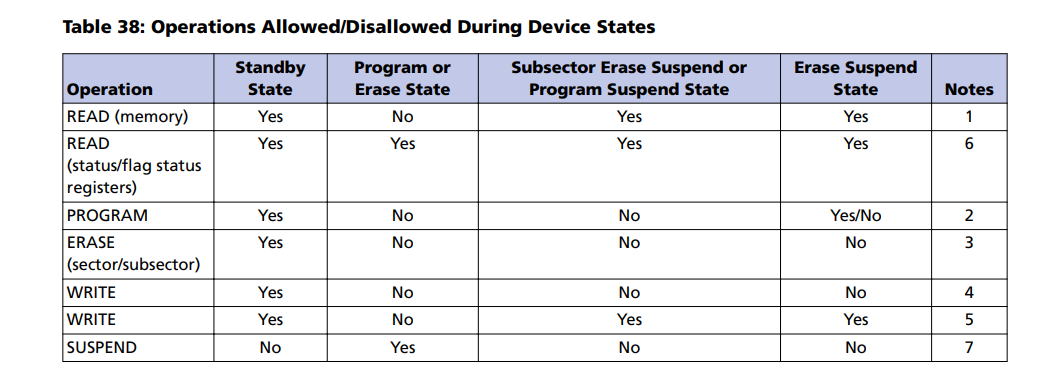

STATUS Table

更多具体请查阅数据手册，在此仅抛砖引玉。

Linux驱动部分

SPI驱动

请见我的另一篇文章：Linux内核之SPI协议

配置驱动

我们这里选用 Qual SPI来操作Flash。

ZYNQMP 使用 QSPI 的官方指南文档：https://xilinx-wiki.atlassian.net/wiki/spaces/A/pages/18841754/Zynqmp+QSPI+Driver

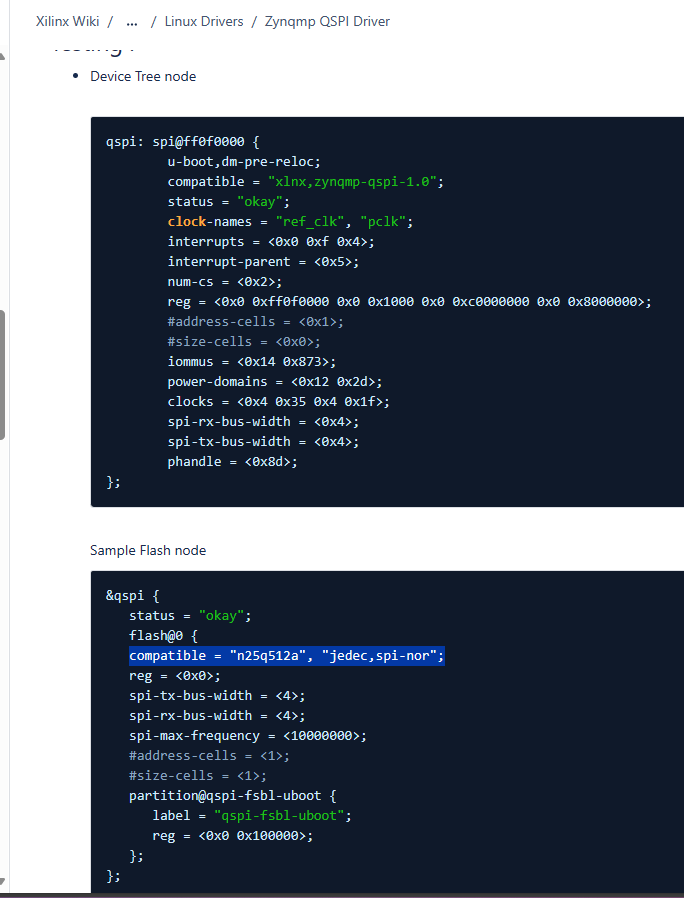

设备树配置大概是这样：

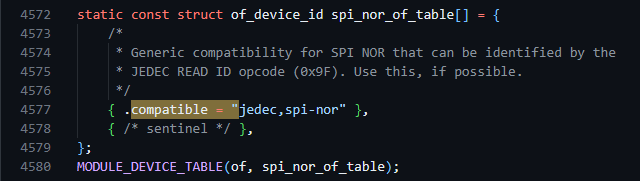

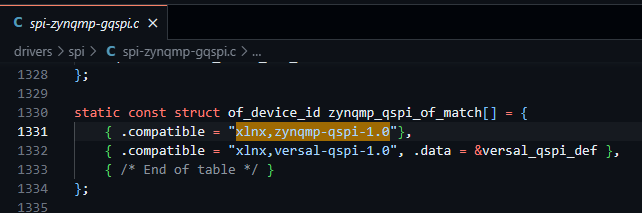

这里会用到两个关键驱动 compatible = "xlnx,zynqmp-qspi-1.0"; 和 compatible = "n25q512a", "jedec,spi-nor";

QSPI控制器驱动源码

这部分的驱动只处理字节流

drivers/spi/spi-zynqmp-gqspi.c

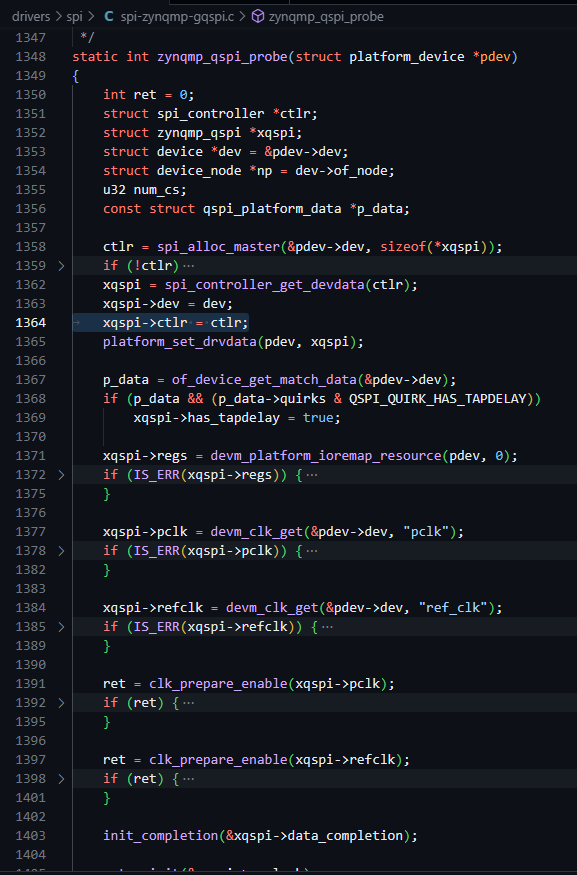

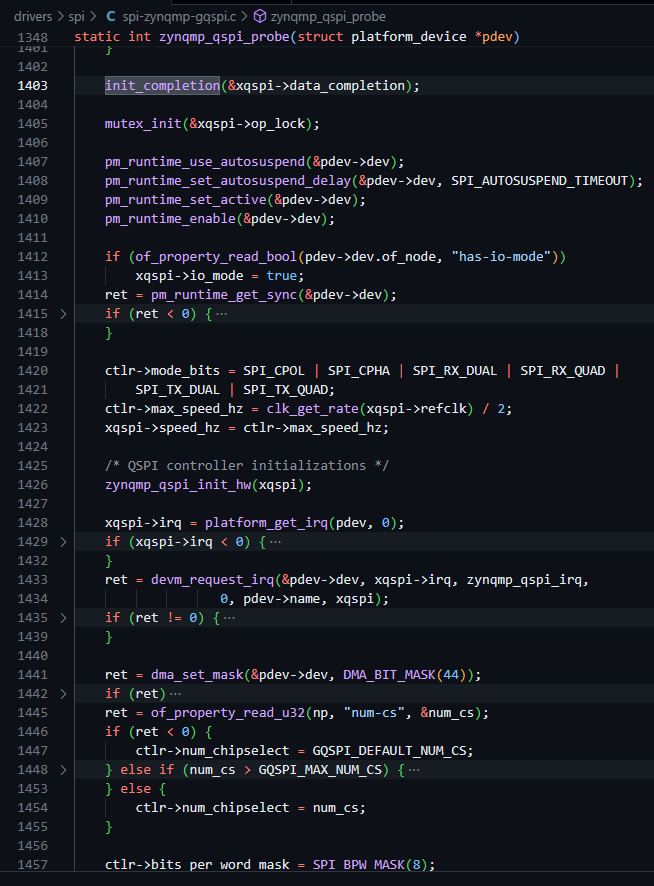

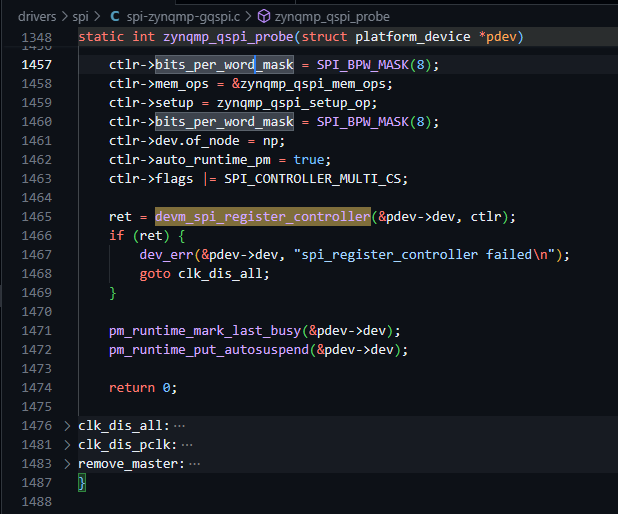

关键probe在下图1358行，它使用了spi_controller结构体（SoC片上的SPI控制器实例）

主要的操作是：

1. 分配spi_controller控制器实例
2. 配置platform驱动私有数据pdev
3. 设备树匹配和处理
4. plarform驱动的资源ioremap （寄存器映射）
5. 时钟配置
6. 电源管理pm_runtime_开头的API
7. SPI模式配置（相位、极性、Dual/Quad模式、速率、片选等）
8. QSPI硬件控制器初始化
9. 中断处理
10. DMA掩码配置
11. fops指针赋值（zynqmp_qspi_mem_ops、zynqmp_qspi_setup_op）

• zynqmp_qspi_mem_ops仅仅是开启SoC片上的QSPI控制器而已。
• zynqmp_qspi_mem_ops里面只有一个.exec_op成员，指向了zynqmp_qspi_exec_op，主要是初始化QSPI传输所需的底层实现，主要是QSPI协议的实现，如Command-Addr-Data模式配置，opcode、将TX/RX BUF和SOC QSPI寄存器上的收发寄存器交互等等。

1. devm_spi_register_controller
2. 启动pm_runtime

Tips: 大量使用了devm_开头的函数，这是Linux内核提供给开发者的设备相关的自动管理API，其生命周期(堆栈内存)会根据设备模型自动维护。详见：Devres - Managed Device Resource

NOR FLASH 驱动源码

内核NOR框架文档：SPI NOR framework

驱动源码位于 drivers/mtd/spi-nor/core.c

probe函数体

static int spi_nor_probe(struct spi_mem *spimem)
{
	struct spi_nor_flash_parameter *params;
	struct spi_device *spi = spimem->spi;
	struct flash_platform_data *data = dev_get_platdata(&spi->dev);
	struct spi_nor *nor;
	/*
	 * Enable all caps by default. The core will mask them after
	 * checking what's really supported using spi_mem_supports_op().
	 */
	const struct spi_nor_hwcaps hwcaps = { .mask = SNOR_HWCAPS_ALL };
	char *flash_name;
	int ret;

	nor = devm_kzalloc(&spi->dev, sizeof(*nor), GFP_KERNEL);
	if (!nor)
		return -ENOMEM;

	nor->spimem = spimem;
	nor->dev = &spi->dev;
	spi_nor_set_flash_node(nor, spi->dev.of_node);

	if (nor->spimem)
		init_completion(&nor->spimem->request_completion);

	spi_mem_set_drvdata(spimem, nor);

	if (data && data->name)
		nor->mtd.name = data->name;

	if (!nor->mtd.name)
		nor->mtd.name = spi_mem_get_name(spimem);

	/*
	 * For some (historical?) reason many platforms provide two different
	 * names in flash_platform_data: "name" and "type". Quite often name is
	 * set to "m25p80" and then "type" provides a real chip name.
	 * If that's the case, respect "type" and ignore a "name".
	 */
	if (data && data->type)
		flash_name = data->type;
	else if (!strcmp(spi->modalias, "spi-nor"))
		flash_name = NULL; /* auto-detect */
	else
		flash_name = spi->modalias;

	ret = spi_nor_scan(nor, flash_name, &hwcaps);
	if (ret)
		return ret;

	spi_nor_debugfs_register(nor);

	params = spi_nor_get_params(nor, 0);

	/*
	 * None of the existing parts have > 512B pages, but let's play safe
	 * and add this logic so that if anyone ever adds support for such
	 * a NOR we don't end up with buffer overflows.
	 */
	if (params->page_size > PAGE_SIZE) {
		nor->bouncebuf_size = params->page_size;
		devm_kfree(nor->dev, nor->bouncebuf);
		nor->bouncebuf = devm_kmalloc(nor->dev,
					      nor->bouncebuf_size,
					      GFP_KERNEL);
		if (!nor->bouncebuf)
			return -ENOMEM;
	}

	ret = spi_nor_create_read_dirmap(nor);
	if (ret)
		return ret;

	ret = spi_nor_create_write_dirmap(nor);
	if (ret)
		return ret;

	return mtd_device_register(&nor->mtd, data ? data->parts : NULL,
				   data ? data->nr_parts : 0);
}

主要操作有：

1. 配置支持的特性
2. 分配内存并赋值
3. 私有数据
4. name处理
5. 通过spi_nor_scan扫描总线
6. debugfs注册
7. 从FLASH硬件获取参数
8. 创建读写所需的dirmap
9. 注册mtd设备

。。。未完待续
