PolarFire Family FPGA Security User Guide

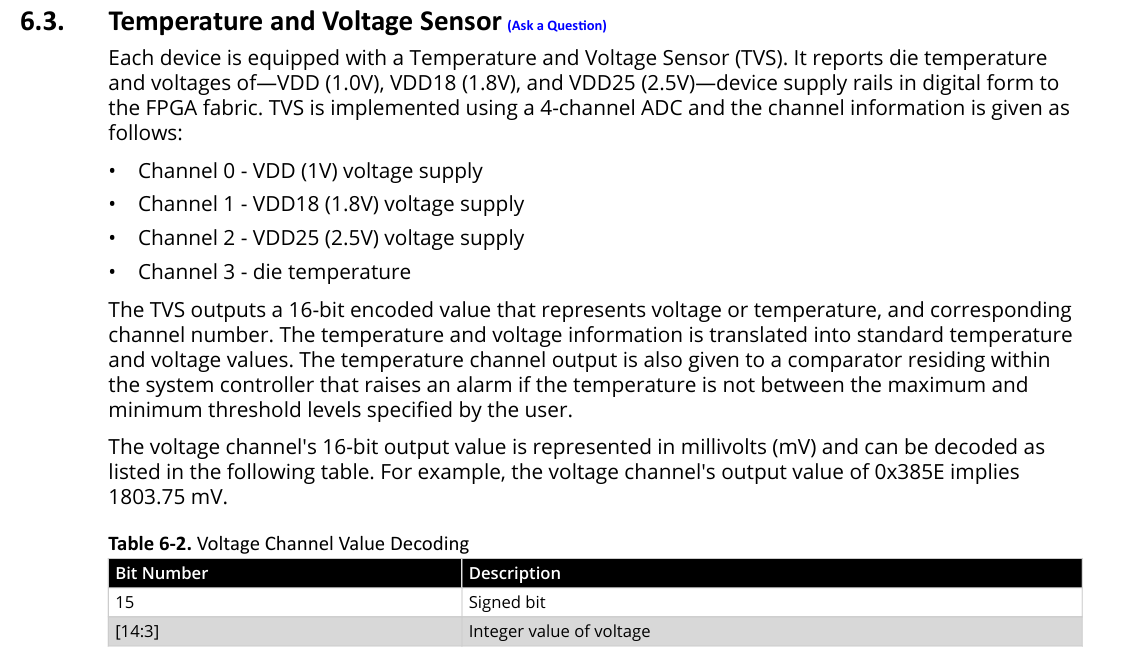

每个器件都内置 温度与电压传感器（TVS）。
它会把内核温度和三路电源电压（1.0V / 1.8V / 2.5V）以数字形式上报给 FPGA 逻辑。
TVS 用一个 4 通道 ADC 实现。
4 个通道定义（原文）
TVS 输出一个 16 位编码值，代表电压或温度，同时输出当前是哪个通道。
温度通道的结果会送入系统控制器的比较器：
一旦温度超出用户设定的上限 / 下限，立刻触发报警（tamper alarm）
电压通道的 16 位输出以毫伏（mV）为单位，可按照下表所示进行解码。例如：电压通道输出值 0x385E 对应 1803.75 毫伏。
温度通道的 16 位输出值以开尔文（K）为单位表示，可按照下表所示进行解码。 例如：温度通道输出值 0x133B 对应 307.6875 开尔文。

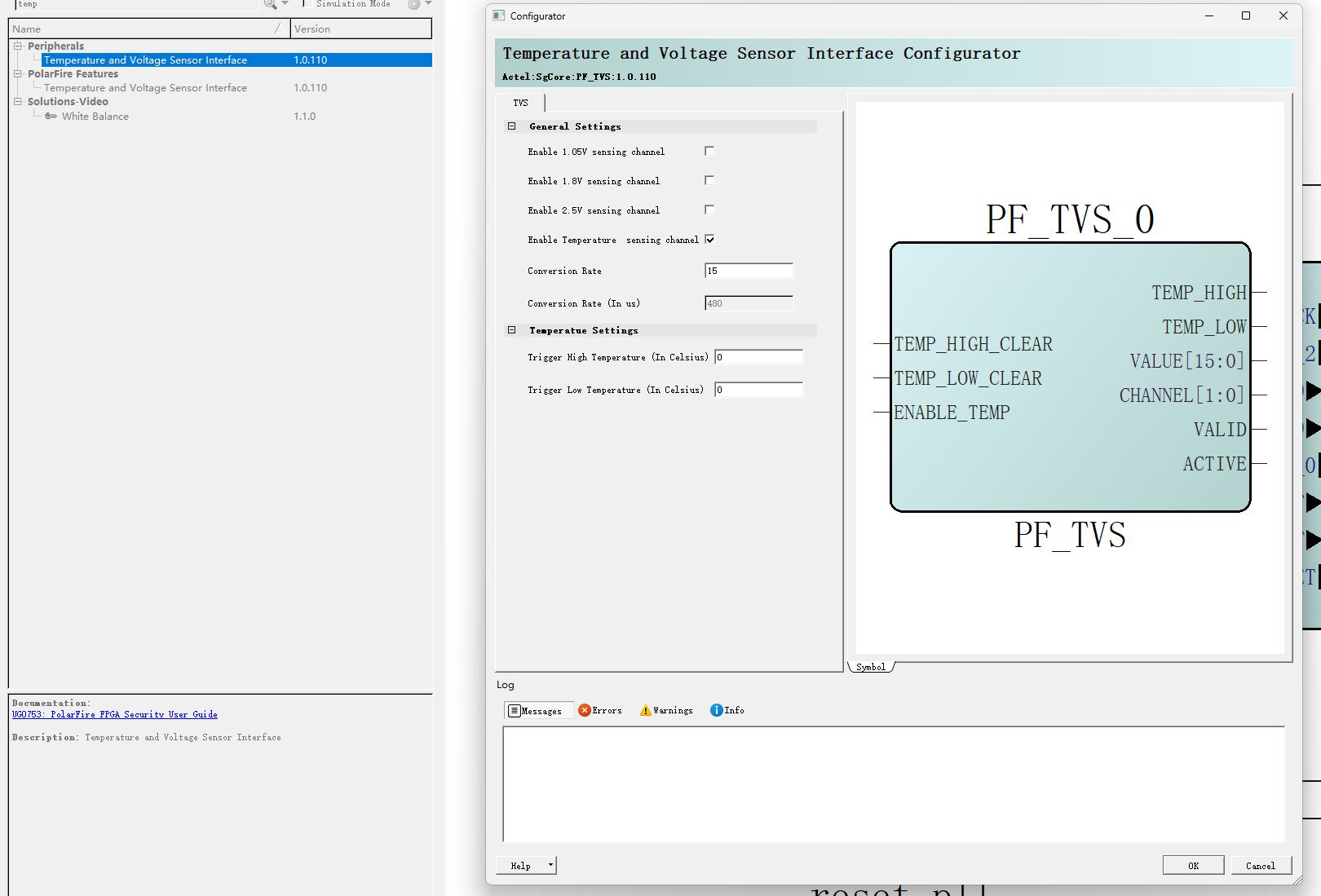

PL 读取方式：

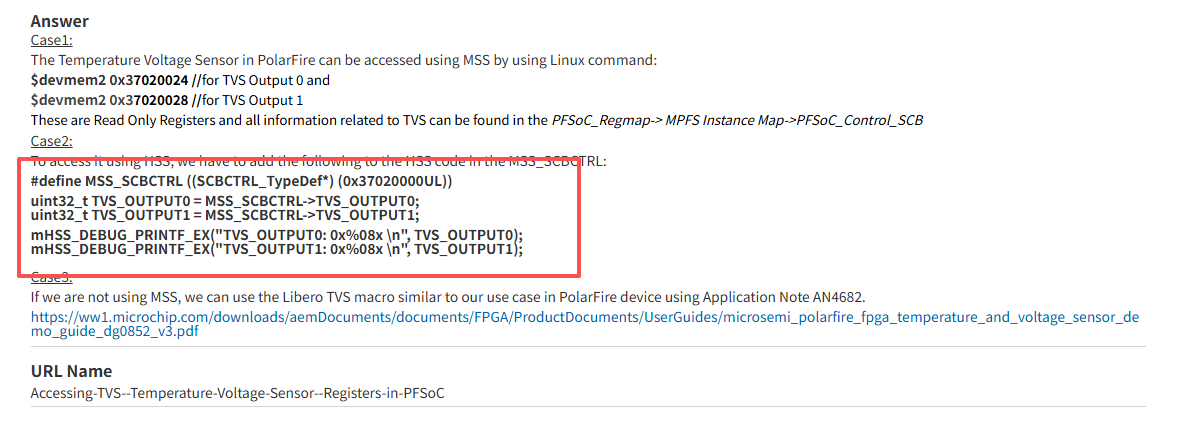

PS端 读取方式：

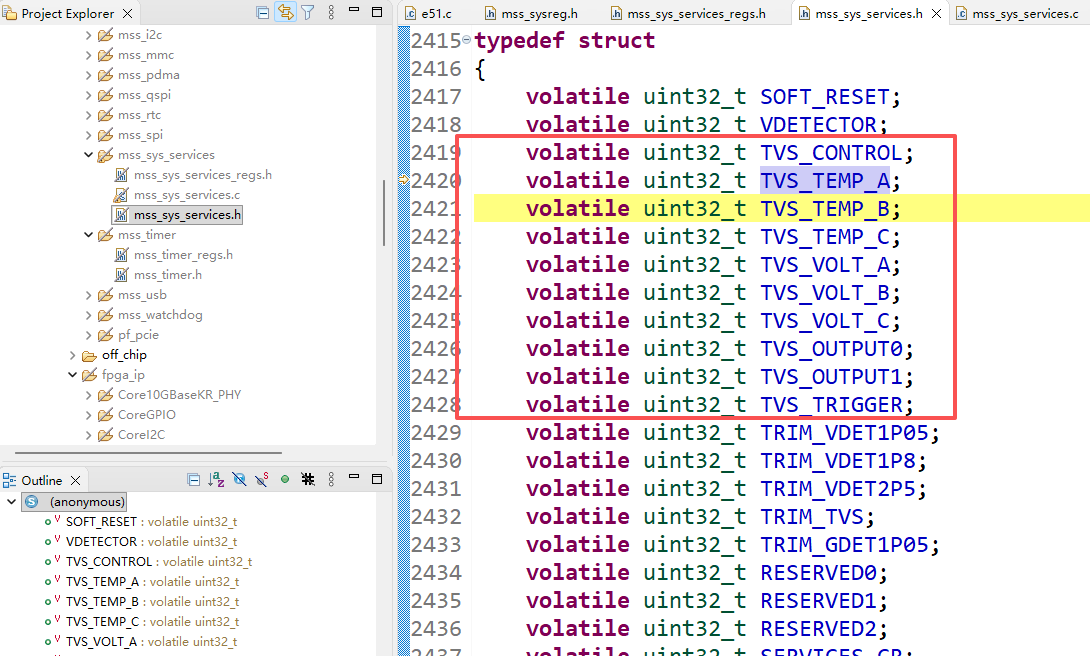

typedef struct
{
volatile uint32_t SOFT_RESET;
volatile uint32_t VDETECTOR;
volatile uint32_t TVS_CONTROL;
volatile uint32_t TVS_TEMP_A;
volatile uint32_t TVS_TEMP_B;
volatile uint32_t TVS_TEMP_C;
volatile uint32_t TVS_VOLT_A;
volatile uint32_t TVS_VOLT_B;
volatile uint32_t TVS_VOLT_C;

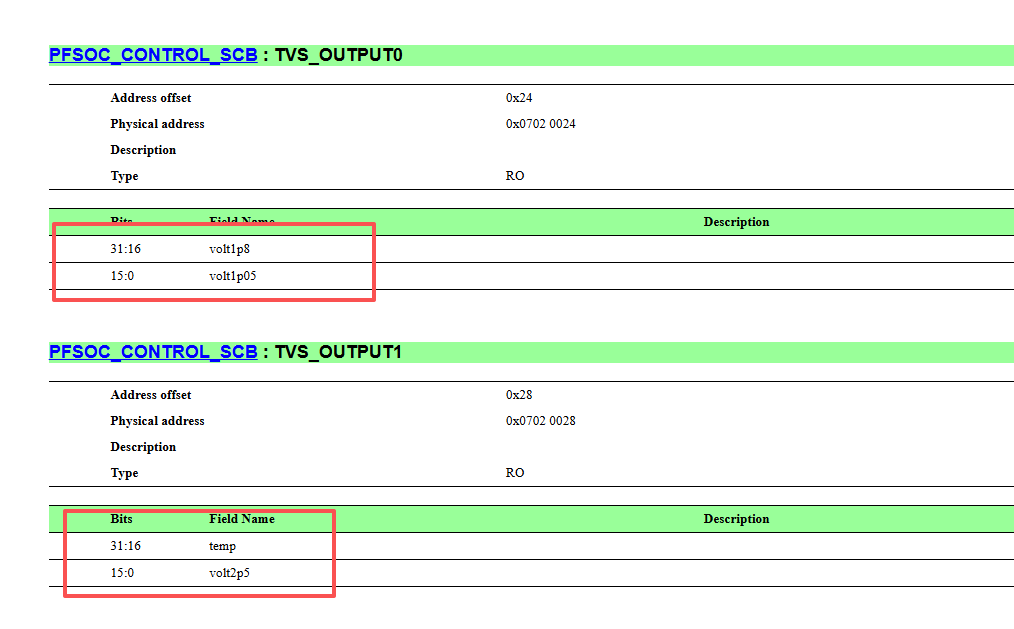

volatile uint32_t TVS_OUTPUT0;
volatile uint32_t TVS_OUTPUT1;
volatile uint32_t TVS_TRIGGER;
volatile uint32_t TRIM_VDET1P05;
volatile uint32_t TRIM_VDET1P8;
volatile uint32_t TRIM_VDET2P5;
volatile uint32_t TRIM_TVS;
volatile uint32_t TRIM_GDET1P05;
volatile uint32_t RESERVED0;
volatile uint32_t RESERVED1;
volatile uint32_t RESERVED2;
volatile uint32_t SERVICES_CR;
volatile uint32_t SERVICES_SR;
volatile uint32_t USER_DETECTOR_SR;
volatile uint32_t USER_DETECTOR_CR;
volatile uint32_t MSS_SPI_CR; // 对应地址 0x37020100
} SCBCTRL_TypeDef;
#define MSS_SCBCTRL ((SCBCTRL_TypeDef*) (0x37020000UL))
PolarFire FPGA and PolarFire SoC FPGA Programming User Guide
volatile uint32_t MSS_SPI_CR; // 对应地址 0x37020100 这里正好对应 QSPI base address as 0x37020100
寄存器 对应文档 ：
https://ww1.microchip.com/downloads/aemDocuments/documents/FPGA/ProductDocuments/SupportingCollateral/PolarFireSoC_Register_Map.zip
PolarFireSoC_Register_Map/PF_SoC_RegMap/MPFS/pfsoc_control_scb.htm

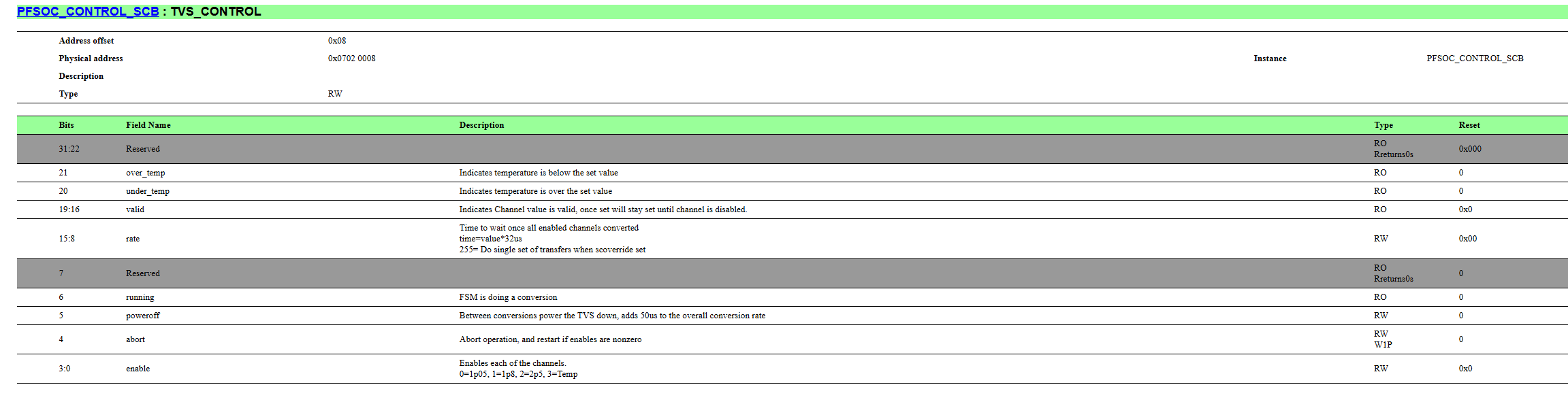

控制寄存器： 4个通道 使能控制 ，速率控制 ，单位 32 us

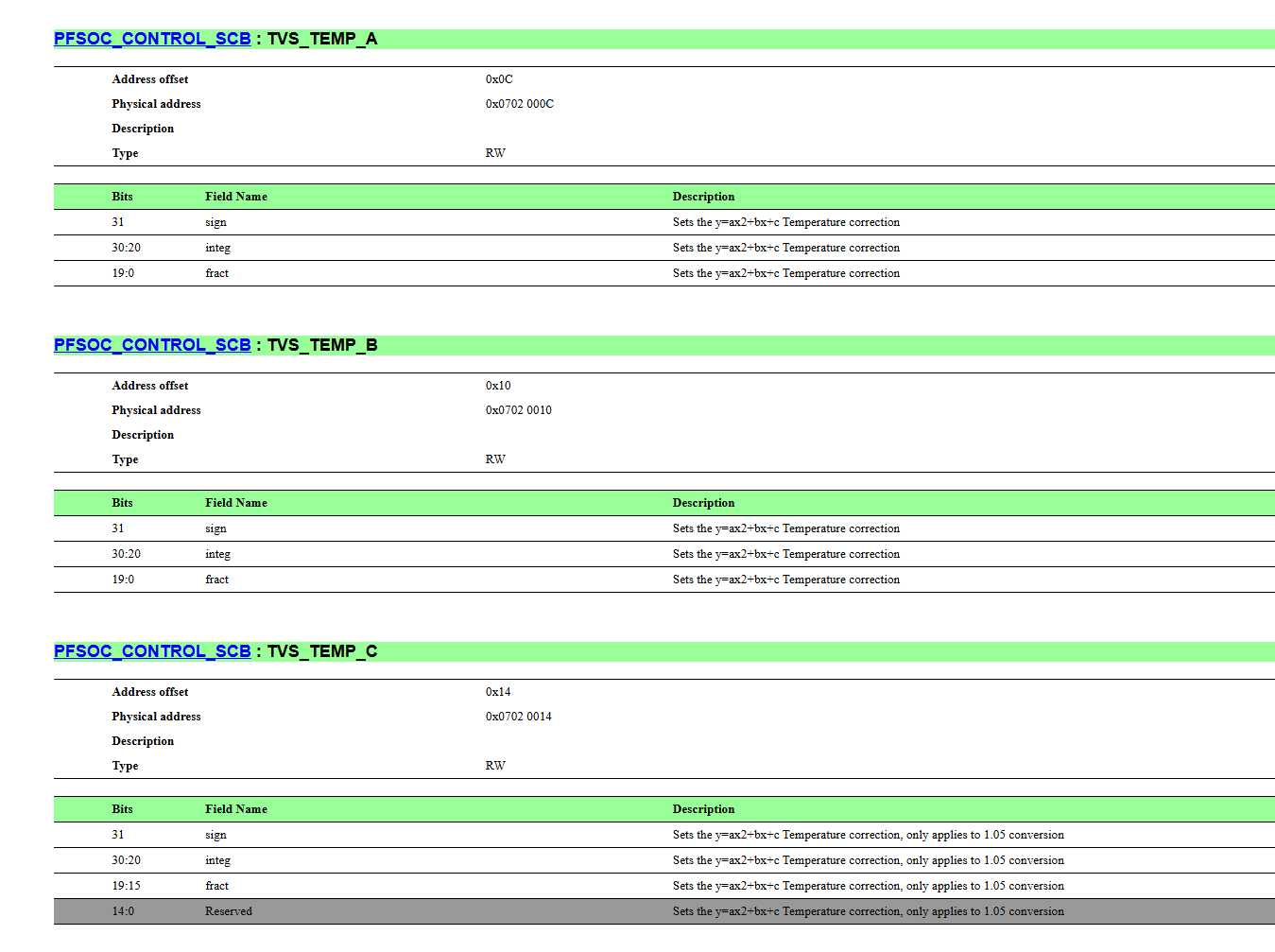

后面这三个寄存器 应该是温度阈值，怎么用暂时未知

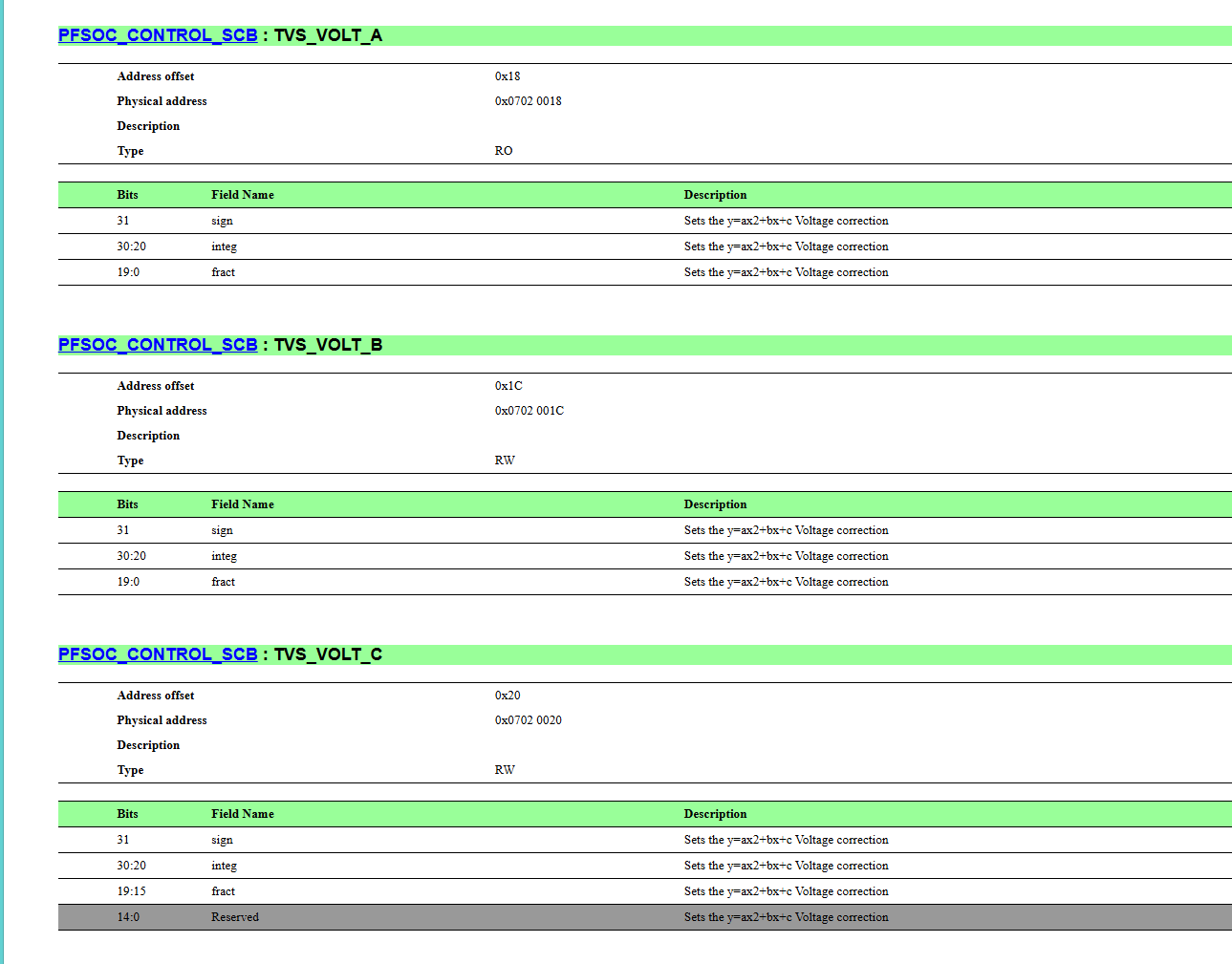

电压阈值
Accessing TVS (Temperature Voltage Sensor) Registers in PFSoC
