Consul 集群安装

小得盈满 · 2023-09-24 · via 博客园 - 小得盈满

1.介绍

Consul 是一款服务网络平台，主要实现服务注册、服务发现、服务网格、服务网关、安全网络以及配置管理等多类服务，非常适合做为微服务架构的底层网络平台。

配置中心其实就是一个 KV 存储，我们如果做配置中心的话其实主要就是用 KV 存储部分，但是为了以后的可扩展性，我们可能会使用各种服务网格的能力，因此选择 Consul 相比 etcd 来说是可以使用很多扩展的功能，不需要自己再进行额外的开发了。

2.部署架构

Consul 推荐的部署方式是采用多个可用区实现部署，因为采用 Raft 一致性的算法，所以一般部署奇数个节点，官方建议生产环境部署 5 节点，分布于 3 个可用区，每个可用区内最多两个节点，这样可以承受两个节点或者 1 个可用区的丢失。多个可用区一般是多个机房，如果没有条件也可以部署在 1~2 个可用区内，如果只有 1 个机房，那么这里的可用区可以看作是机架，尽量使服务分布于不同的机架，这样可以容忍最多两个机架完全丢失。

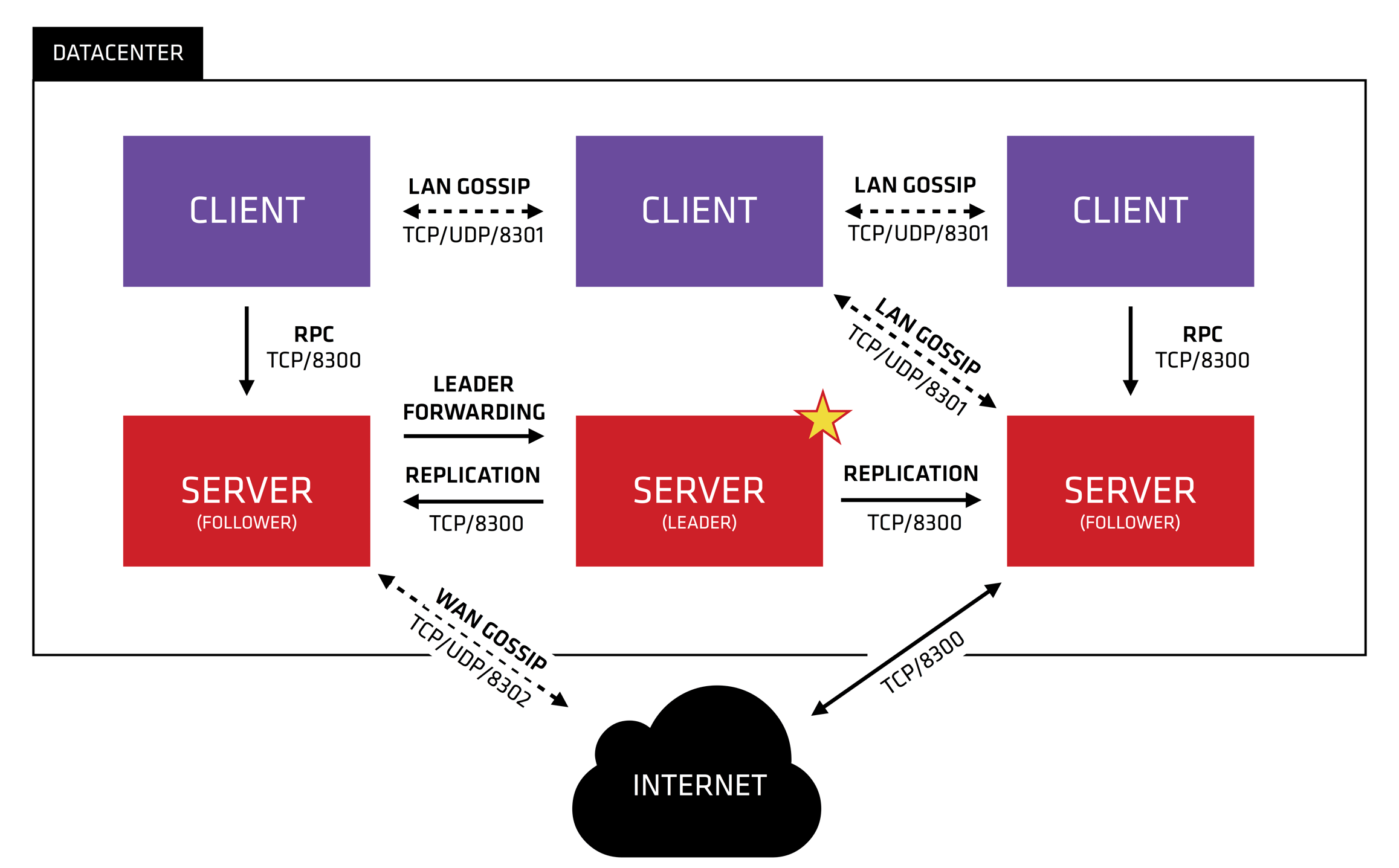

对于小型环境建议将 Consul 代理部署在多个物理服务器上，至少运行 3 个节点，如下图所示：

这样可以允许 1 个节点故障，从而具备一定的容错性。

3.安装配置

3.1.前提准备

我们下面以 3 个节点为例进行部署，机器列表如下：

172.16.0.5  ec1
172.16.0.6  ec2
172.16.0.7  ec3

每个节点的操作系统都是 Ubuntu 22.04，不过我们这里选择使用二进制的安装包进行安装，和具体哪个平台的关系不大，访问下载链接：https://developer.hashicorp.com/consul/downloads 下载安装包，最新的稳定版安装包名称为：consul_1.16.1_linux_amd64.zip，也就是我们当前安装 Consul 的版本是：1.16.1

3.2.安装到节点

我们在每个节点上都通过相同的步骤进行安装：

# 解压并放到 PATH 下
unzip consul_1.16.1_linux_amd64.zip
mv consul /usr/local/bin/
# 查看版本
consul --version
# 开启命令自动提示 可以用 tab 看到多级命令
consul -autocomplete-install
complete -C /usr/local/bin/consul consul
# 创建用户
useradd --system --home /etc/consul.d --shell /bin/false consul
# 创建数据目录并授权
mkdir --parents /data/consul
chown --recursive consul:consul /data/consul
# 创建证书目录
mkdir -p /etc/consul.d/certs

这样的话每个机器都安装上了，我们这里的数据目录放在 /data/consul 下，生产环境部署时一般放到单独的数据盘下面。

3.3.生成密钥和证书

然后我们在其中一个节点，比如第一个节点生成 GOSSIP 密钥，用于客户端之间通信的加密，客户端通信采用对称加密，因此每个节点都需要使用相同的密钥：

consul keygen

生成之后会返回密钥的 base64 编码，我们将这串密钥保存好，等下配置要用。

然后我们生成用于 RPC 加密的 TLS 证书，这个用于在客户端和服务端之间通信进行加密，首先需要生成 CA，同样是在第一个节点执行：

# 进入证书目录
cd /etc/consul.d/certs/
consul tls ca create

执行之后会输出：

==> Saved consul-agent-ca.pem
==> Saved consul-agent-ca-key.pem

这样就生成了 consul-agent-ca.pem 和 consul-agent-ca-key.pem ，前者是公钥，后者是私钥，然后我们基于 CA 创建证书：

consul tls cert create -server -dc dc1 -domain consul

由于我们是 1 个集群，因此数据中心指定为 dc1，这样执行之后默认会生成 dc1-server-consul-0.pem 和 dc1-server-consul-0-key.pem 证书文件。

因为接下来我们将采用客户端证书自动生成的方式，所以我们不用再手动生成客户端证书了，然后我们将生成好的 CA 和证书发送到另外两个节点：

scp -r /etc/consul.d/certs/ ec2:/etc/consul.d/
scp -r /etc/consul.d/certs/ ec3:/etc/consul.d/

其实我们这里也可以只发送 consul-agent-ca-key.pem 即可，证书可以在每个节点基于 CA 单独生成，这里全部发送过去其实是为了操作简单，每个节点都是采用相同的证书。

3.4.集群配置

现在我们开始在第 1 个节点上编写配置文件：

touch /etc/consul.d/consul.hcl
chmod 640 /etc/consul.d/consul.hcl

然后我们编辑 /etc/consul.d/consul.hcl 写入下面的配置：

datacenter = "dc1"
data_dir = "/data/consul"
encrypt = "AU4FQ/rbbxqMQXRN5vA1QP1UHoDb8lubANa9llmXOEQ="

tls {
   defaults {
      ca_file = "/etc/consul.d/certs/consul-agent-ca.pem"
      cert_file = "/etc/consul.d/certs/dc1-server-consul-0.pem"
      key_file = "/etc/consul.d/certs/dc1-server-consul-0-key.pem"

      verify_incoming = true
      verify_outgoing = true
   }

   internal_rpc {
      verify_server_hostname = true
   }
}

auto_encrypt {
  allow_tls = true
}

retry_join = ["172.16.0.6", "172.16.0.7"]

acl {
  enabled = true
  default_policy = "deny"
  enable_token_persistence = true
}

其中的配置需要注意的有：

datacenter 和上面生成证书时配置一致，即：dc1
data_dir 配置我们实际的数据目录，即：/data/consul
encrypt 就是刚才生成的 gossip 密钥值
证书的路径注意配置正确
retry_join 配置自动发现的节点，这样初始化的时候就不需要手动加入了。

配置好之后保存并退出。

然后继续创建服务配置文件：

touch /etc/consul.d/server.hcl
chmod 640 /etc/consul.d/server.hcl

然后编辑 /etc/consul.d/server.hcl 添加内容如下：

server = true
bootstrap_expect = 3
bind_addr = "172.16.0.5"
client_addr = "0.0.0.0"
performance {
  raft_multiplier = 1
}
connect {
  enabled = true
}

addresses {
  grpc = "127.0.0.1"
}

ports {
  grpc  = 8502
  grpc_tls = 8503
  http = 8500
}

其中需要注意的配置有：

server 设置为 true 表示处于服务模式。
bootstrap_expect 表示预期的节点数量，这里配置为 3
bind_addr 表示服务绑定的地址，默认不配置也可以，默认值是：0.0.0.0
client_addr 表示客户端绑定的地址，也就是 HTTP 和 DNS 绑定的地址，这个默认是 127.0.0.1 ，因此必须要设置下。
addresses.grpc 表示绑定 gRPC API 的地址，由于我们使用了 TLS 的 gRPC，因此这里为了安全改为了 127.0.0.1
ports 下面配置端口，其中 grpc 默认是 8502，grpc_tls 默认是 8503，http 默认是 8500

配置好之后保存并退出。

然后我们同步配置文件到另外的节点：

scp /etc/consul.d/*.hcl ec2:/etc/consul.d/
scp /etc/consul.d/*.hcl ec3:/etc/consul.d/

然后所有节点都重新设置下配置目录的权限：

# 所有节点都执行
chown --recursive consul:consul /etc/consul.d

然后我们分别在 ec2 和 ec3 上修改配置，主要是改几个和 IP 相关的：

ec2 上面修改 consul.hcl，修改 retry_join 改为另外两个节点的：

retry_join = ["172.16.0.5", "172.16.0.7"]

然后修改 server.hcl，修改 bind_addr ：

bind_addr = "172.16.0.6"

同样修改 ec3 上面的 consul.hcl：

retry_join = ["172.16.0.5", "172.16.0.6"]

修改 server.hcl：

bind_addr = "172.16.0.7"

最后修改完毕都保存一下。

我们需要选 1 个节点启动 Web UI 服务，一般不用每个节点都启动，这里选择第一个节点 ec1 编辑 server.hcl 配置，添加内容如下：

ui_config {
  enabled = true
}

添加后保存配置。

3.5.服务启动

然后在每个机器上都创建 service 服务文件：/etc/systemd/system/consul.service 填写内容如下：

[Unit]
Description="HashiCorp Consul - A service mesh solution"
Documentation=https://www.consul.io/
Requires=network-online.target
After=network-online.target
ConditionFileNotEmpty=/etc/consul.d/consul.hcl

[Service]
EnvironmentFile=-/etc/consul.d/consul.env
User=consul
Group=consul
ExecStart=/usr/local/bin/consul agent -config-dir=/etc/consul.d/
ExecReload=/bin/kill --signal HUP $MAINPID
KillMode=process
KillSignal=SIGTERM
Restart=on-failure
LimitNOFILE=65536

[Install]
WantedBy=multi-user.target

每个机器都填写好并且保存，然后启动前先验证下配置文件的正确性：

consul validate /etc/consul.d/

如果校验失败会提示错误，比如上面的 grpc_tls 配置文档没写，但是校验不通过，因此这些报错都需要根据具体的提示进行修改，最终校验通过说明配置基本没有问题。

然后我们在所有节点上依次启动服务：

systemctl start consul

启动后查看状态和日志是否正常：

systemctl status consul
journalctl -u consul.service -f

有个别的报错一般没什么影响，比如离线环境可能远程更新会报错，以及个别连接断开的问题。在全部启动之前每个启动的节点都会等待发现的节点启动，直到所有的节点完全启动集群运行就正常了。

如果需要也可以设置开机自动启动：

systemctl enable consul

3.6.生成访问密钥

启动之后我们需要生成 SecretID 用于客户端或者 UI 的访问：

consul acl bootstrap

这个命令只能执行 1 次后续无法继续执行，创建后返回的内容要保存好，之后访问时都会用到，具体还可以设置访问策略，这里就不再详细说了，放到后续的使用文档中再来整理。

然后需要设置环境变量，建议添加到用户环境变量配置中：

# 这个 token 就是上面生成的 SecretID
export CONSUL_HTTP_TOKEN="d8004e40-7621-fb51-14de-48d9339e65e0"

然后可以查看集群的状态：

consul info
# 查看集群节点
consul members

然后我们还可以访问 Web UI，地址为：http://172.16.0.5:8500，访问之后输入上面的 token 就可以登录上去，然后就可以通过页面进行服务、Key/Value 相关的操作了。

我们如果使用 HTTP API 访问，需要在 Header 里面加上 X-Consul-Token ，比如：

curl --header "X-Consul-Token: d8004e40-7621-fb51-14de-48d9339e65e0" http://127.0.0.1:8500/v1/kv/a/b

和使用 cli 访问是类似的，比如：

consul kv get a/b

这样 Consul 集群就基本上安装完毕了。

3.7.Web UI 开启 HTTPS 配置

到上面已经部署完成了，不过默认情况下 Consul 是采用 HTTP 方式访问 Web UI 或者 API，如果有需要也可以开启 HTTPS 访问的方式，我们首先修改 Web UI 配置节点的配置文件：/etc/consul.d/consul.hcl 修改 tls 块下面的配置如下：

tls {
   defaults {
      ca_file = "/etc/consul.d/certs/consul-agent-ca.pem"
      cert_file = "/etc/consul.d/certs/dc1-server-consul-0.pem"
      key_file = "/etc/consul.d/certs/dc1-server-consul-0-key.pem"

      verify_incoming = false
      verify_outgoing = true
   }

   internal_rpc {
      verify_server_hostname = true
      verify_incoming = true
   }
}

我们将 defaults 中 verify_incoming 的值改为 false ，这样就不会拒绝 HTTPS 和 RPC 连接了，然后我们在 internal_rpc 中再添加 verify_incoming = true 的配置表示对 RPC 进行验证，这样就可以只对 HTTPS 放行了，然后我们保存配置文件。

如果我们只想 Web UI 通过 HTTPS 访问，而不使用 HTTPS API 访问其他节点，那么这个配置不需要同步，但是如果我们需要在所有的节点都想通过 HTTPS API 的方式访问服务，那么每个节点都需要按照上面进行同步修改，否则除了 Web UI 无法通过其他节点无法访问。

然后编辑 /etc/consul.d/server.hcl 配置文件，在 ports 中添加 HTTPS 访问端口：

ports {
  grpc  = 8502
  grpc_tls = 8503
  http = 8500
  https = 8501
}

这里推荐使用约定的 8501 作为 HTTPS 的端口，与此同时 HTTP 也同时开着，如果我们想关闭 HTTP 需要设置如下：

ports {
  grpc  = 8502
  grpc_tls = 8503
  http = -1
  https = 8501
}

这样就只提供 HTTPS 访问了，然后保存配置并且同步到所有的节点，以保证都开启一致的服务，也就是每个节点都需要开启 HTTPS。

上面两个配置修改完成后，所有节点依次重启 Consul 服务，然后通过 HTTPS 访问 Web UI 就可以了。

如果使用命令行方式访问，需要指定本地公钥签名的位置或者放到根证书目录中，否则 curl 认为不安全会报错：

curl --header "X-Consul-Token: d8004e40-7621-fb51-14de-48d9339e65e0" --cacert /etc/consul.d/certs/consul-agent-ca.pem https://127.0.0.1:8501/v1/kv/a/b

这样 HTTPS 服务就开启成功了。
