对于刚接触电子制作的新手来说，电路中的“电源”就像是人体中的心脏。没有它，电流就无法流动，芯片无法工作，LED灯也不会亮起。理解电源是踏入电子世界的第一步。
一、 什么是电源？
在电子电路中，电源是提供电能的装置。它的作用是将其他形式的能量（如化学能、光能、机械能）转化为电能，并为电路提供稳定的电压或电流。
我们常见的电源主要分为两类：
- 直流电源：电流方向始终不变。例如电池、USB供电、手机充电器输出。
- 交流电源：电流方向周期性变化。例如家用的220V插座（在中国），普通白炽灯、老式日光灯直接用 220V 交流电。
在电子电路、PCB、单片机、芯片这些场景里我们几乎不直接说 “交流电”，日常聊天、画图纸、写代码，默认全是直流电，我们主要接触的是低压直流电源（通常为 3.3V、5V、12V 等）。
二、 电路中的关键电压术语
在阅读电路图时，你经常会看到以下缩写，它们定义了电源的“参考点”和“等级”：
- VCC / VDD：电路的供电正极。
- VCC 通常指双极型晶体管电路的电源（C 代表 Collector 集电极）。
- VDD 通常指 MOS 管电路的电源（D 代表 Drain 漏极）。
- 对于新手来说，可以把它们都理解为“正极”。
- GND：接地 / 负极（0V 参考点）。
- 这是电路中最基础的参考电压。所有的电压测量都是以 GND 为基准的。在电路中，所有的 GND 最终都需要连接在一起。
- VEE / VSS：负电源或接地。
- 在单电源供电的简单电路中较少见，通常在运算放大器等需要双电源供电的场景中出现。
三、 PCB 设计中常见的电源符号
在绘制原理图（Schematic）和设计 PCB（印刷电路板）时，我们使用标准化的符号来表示电源。学会识别这些符号是读懂电路图的关键。

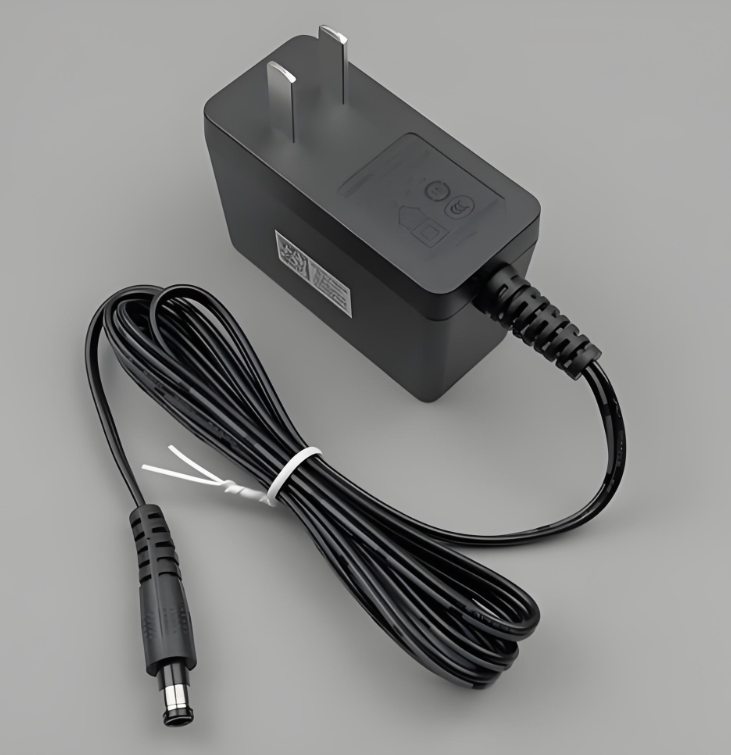

1. 直流电源（电池/电源适配器）
这是最直观的符号，用于表示外部电源输入。
2. 电源网络标签
在复杂的原理图中，为了避免连线杂乱无章，我们不会把所有的正极和负极都用实线连起来，而是使用“网络标签”。只要标签名字相同，就代表它们是连接在一起的。
| 符号名称 |
符号样式 |
含义与用途 |
VCC / VDD
通常是一条横线，旁边标有“+5V”、“+3.3V”
正电源。代表电路的工作电压。例如 5V 给单片机供电，3.3V 给传感器供电。
GND
三条逐渐变短的横线，或一个倒三角
地 / 0V。电路中电流的公共回路线路。所有 IC（集成电路）都必须连接 GND。
VUSB / VBUS
标有“USB”或“5V”
USB 电源。特指从 USB 接口输入的 5V 电压。
VIN
标有“VIN”
输入电压。通常指未经稳压的原始输入电压（如 9V 电池或 12V 适配器）。
四、 总结
| 概念 |
核心要点 |
核心角色
VCC (正) 与 GND (负) 是所有芯片工作的基础。
关键符号
横线 + 标号 = VCC；三条短线/倒三角 = GND。
常见电压
3.3V（低功耗数字电路）、5V（标准逻辑/单片机）、12V（电机/功放）。
安全底线
电压不能超过芯片耐压值；极性不能接反；别忘了加 0.1uF 电容。
掌握了电源的基础知识和 PCB 中的符号，你就已经拥有了构建大多数电子项目的基础。无论是制作一个智能小车，还是焊接一个蓝牙音箱，清晰的电源设计都是成功的关键。
