工业SCADA系统对时间同步的精度和可靠性要求极高，传统依赖设备本地晶振的方式已无法满足事件追忆、跨系统联动及合规审计的需求。以下方案以北斗/GPS双模卫星源为基础，构建分层冗余的NTP同步网络，确保全系统时间偏差控制在毫秒级以内。

一、 方案背景与需求分析

在现代工业SCADA（数据采集与监视控制）系统中，随着自动化程度提升，各控制器（PLC/DCS）、操作站、IO模块及智能仪表之间的协同工作高度依赖统一的时间基准。若各设备时间不一致，将导致以下严重问题：

事件顺序混乱： 当发生跳车或联锁报警时，毫秒级的偏差会导致“首出故障”无法判断，增加故障排查难度 。

数据失去价值： 历史数据库的数据若时间戳不统一，趋势分析和工艺优化将失效 -1。

合规风险： 在制药、石油化工等行业，监管机构（如FDA）要求生产记录必须具备不可篡改且精确的时间戳 。

本方案旨在构建一套基于北斗/GPS卫星源 + NTP协议的高精度、高冗余时间同步网络，确保SCADA系统全节点时间误差小于1毫秒。

二、 技术架构设计

方案采用星型与主从混合的分层架构，确保时间源的高可用性和网络负载的均衡。

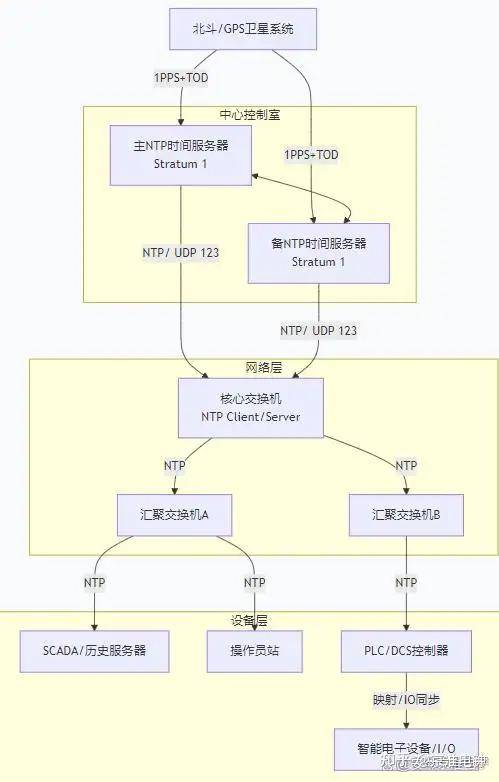

1. 总体拓扑结构

一级时间源（Stratum 1）： 在中心控制室部署主、备两台高精度NTP时间服务器。

二级时间分发（Stratum 2）： 核心交换机及汇聚层工业交换机作为二级客户端，从一级源同步，并向下游设备提供时间服务。

终端设备（Stratum 3+）： SCADA服务器、操作员站、工程师站、PLC/DCS控制器、RTU及智能仪表。

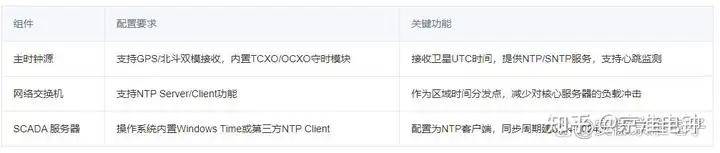

2. 核心组件说明

三、 关键设备选型与能力

为实现高精度授时，需重点关注NTP服务器的硬指标：

卫星源冗余： 必须选择支持北斗三号（BDS） 和GPS L1双模接收的设备。在工业自主可控要求下，纯北斗设备是趋势，其亚太地区授时精度可达优于5纳秒（接收机精度）。

守时能力： 当卫星信号因干扰或天馈故障丢失时，设备应内置恒温晶振（OCXO） 甚至铷钟。在保持模式下，应能维持24小时内偏差不超过毫秒级，保障短时生产连续性。

接口与协议：

NTP协议： 支持NTP v4 / SNTP，提供UDP 123端口服务。

硬件时戳： 对于电力或高速运动控制场景，若要求微秒级同步，需选用支持PTP（IEEE 1588） 协议的设备，并配合具备硬件时间戳能力的网卡或PCIe授时卡。

物理隔离： 应具备多个独立物理隔离的10/100/1000M网口，分别用于连接SCADA网络、视频监控网络等不同安全域 。

四、 同步策略与精度指标

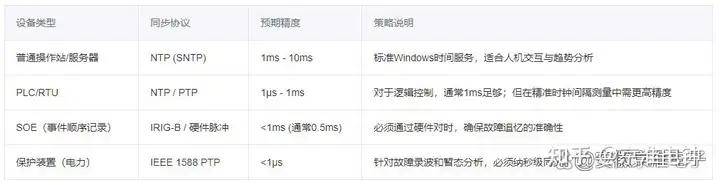

针对SCADA系统中不同类型的设备，采用差异化的同步策略：

精度提升技巧：

在局域网内，NTP精度主要受网络路径的对称性和交换机处理延迟影响。建议优先让交换机从NTP服务器同步，然后终端设备从交换机同步，减少网络跳数 。

对于基于Windows的SCADA服务器，建议禁用默认的Windows Time服务，使用高精度NTP客户端软件并调整注册表轮询间隔。

五、 网络安全与可靠性设计

物理隔离与防雷：

NTP服务器需部署于工业防火墙隔离区域，仅允许特定IP段的UDP 123端口访问。

卫星天线必须安装防雷器，且天线馈线需穿管屏蔽，避免雷击损坏核心设备。

冗余高可用（HA）：

必须采用双机热备方案。两台NTP服务器共享虚拟IP或配置客户端同时指向两个IP，当主源失步或硬件故障时，秒级自动切换。

输入源冗余：NTP服务器应同时接收北斗和GPS信号，互为备份。即使某一导航系统停机，授时依然不间断。

认证与加密：

为防止恶意攻击篡改时间（导致系统误动作），应启用NTP 认证机制（支持MD5或更安全的SHA加密），确保客户端同步的时间来自合法服务器。

六、 实施后的效益

部署高精度网络时钟源后，SCADA系统将获得显著提升：

快速故障定界： 借助毫秒级精度的SOE记录，可直接定位“第一触发点”，维修响应时间平均缩短30%以上。

网络数据融合： 视频监控中的事件画面、SCADA中的报警记录、MES中的生产批次报告将处于同一时间轴，便于追溯。

控制性能优化： 对于长输管线或电网调度，精确时钟保障了远方终端与调度中心的数据同步采集，提高了状态估计的准确性。
