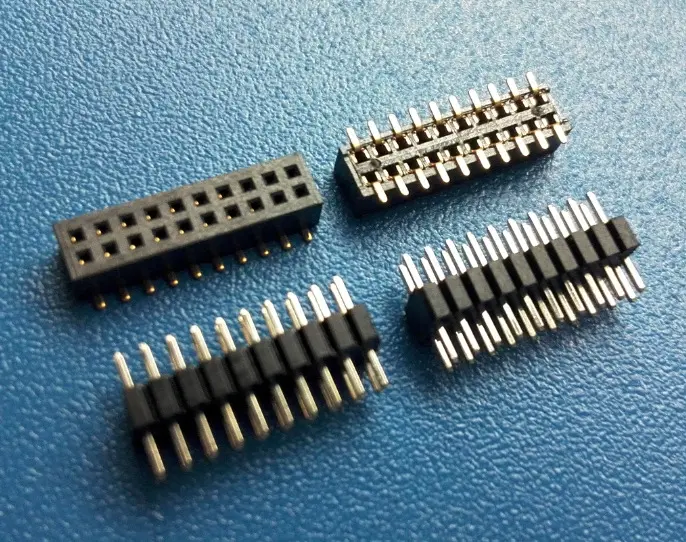

排针排母
应用场景：低端、大尺寸的智能设备，开发板、调试板等。

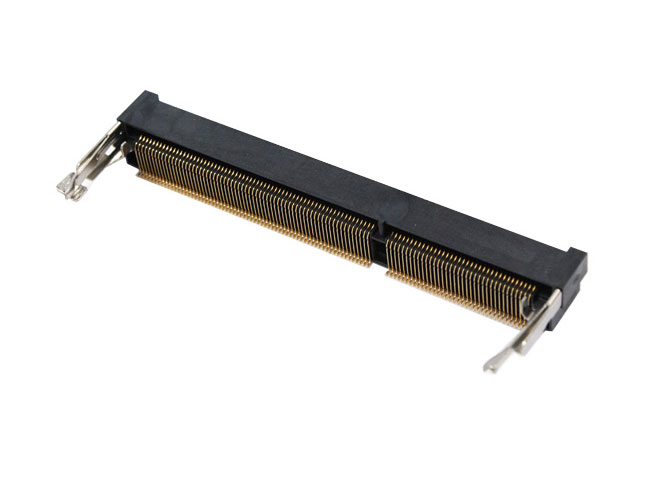

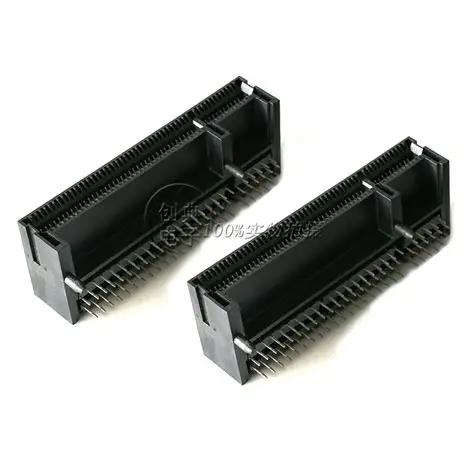

金手指连接器
使用场景：开发板、测试板，体积大且固定不动的设备(如电脑机箱接线)。

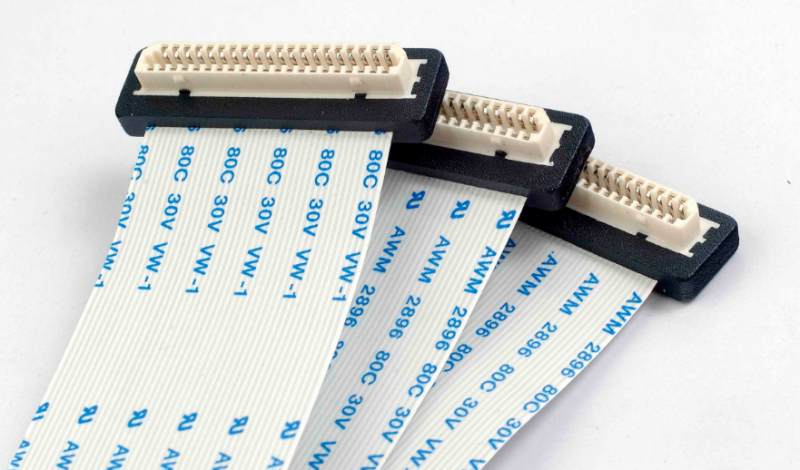

FPC连接器
使用场景：主板和副板的连接、主板和外设的连接、需要弯曲的线路、紧凑的产品空间。

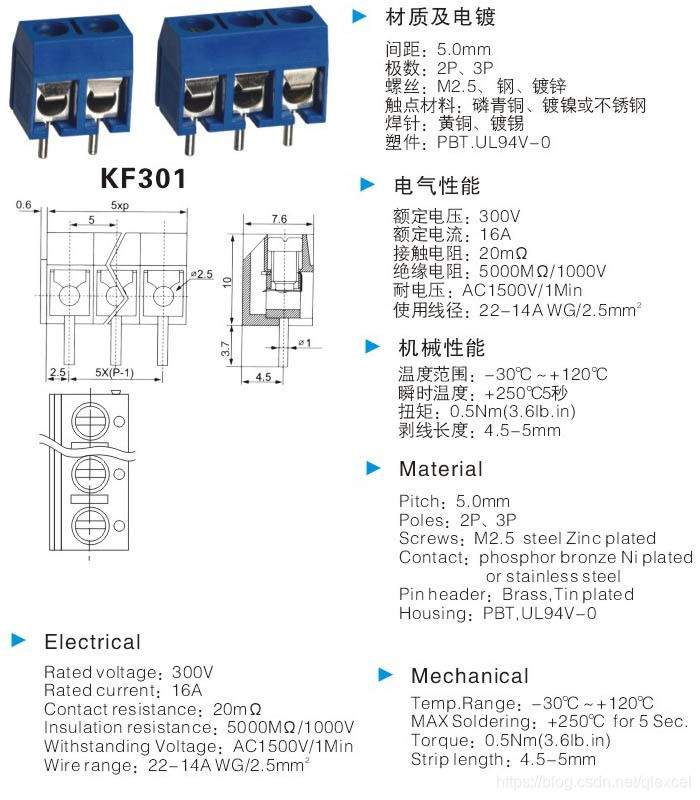

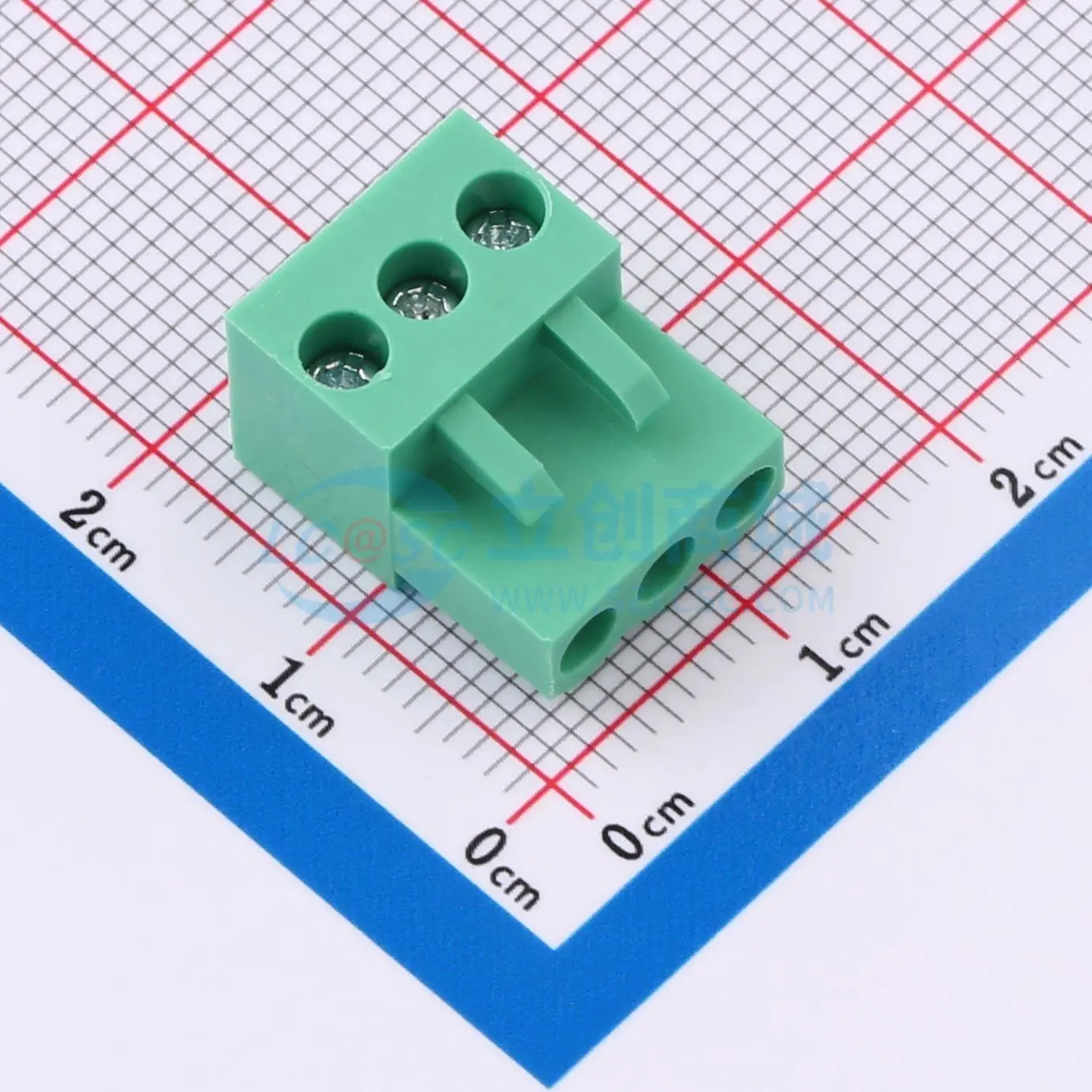

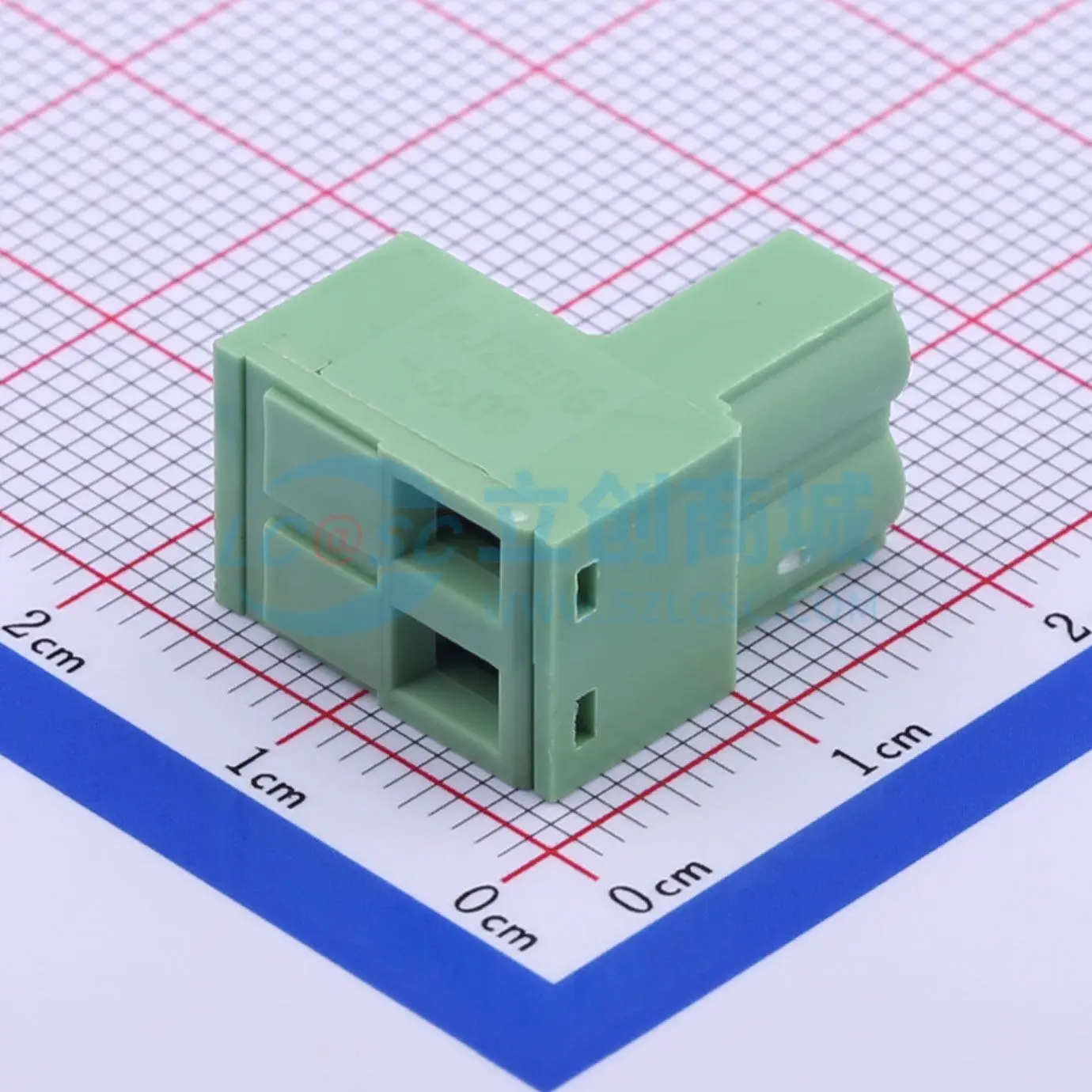

接线端子连接器

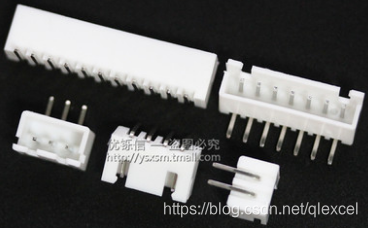

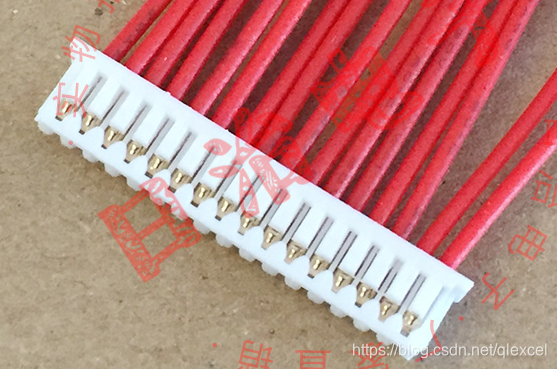

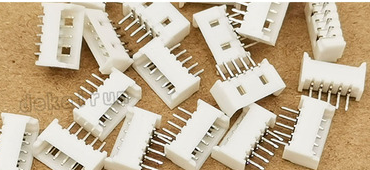

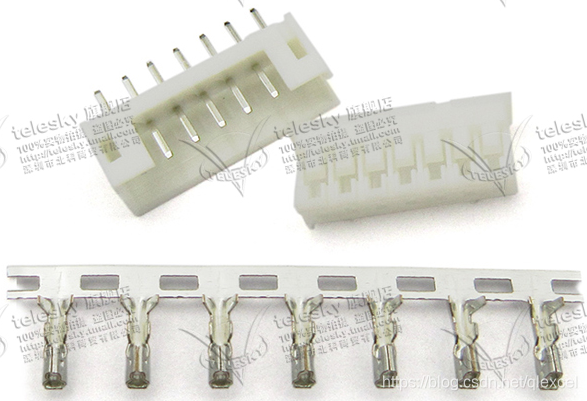

MX1.25MM 白色端子
2.0MM
2.54MM
3.81MM
3.96MM
5.08MM

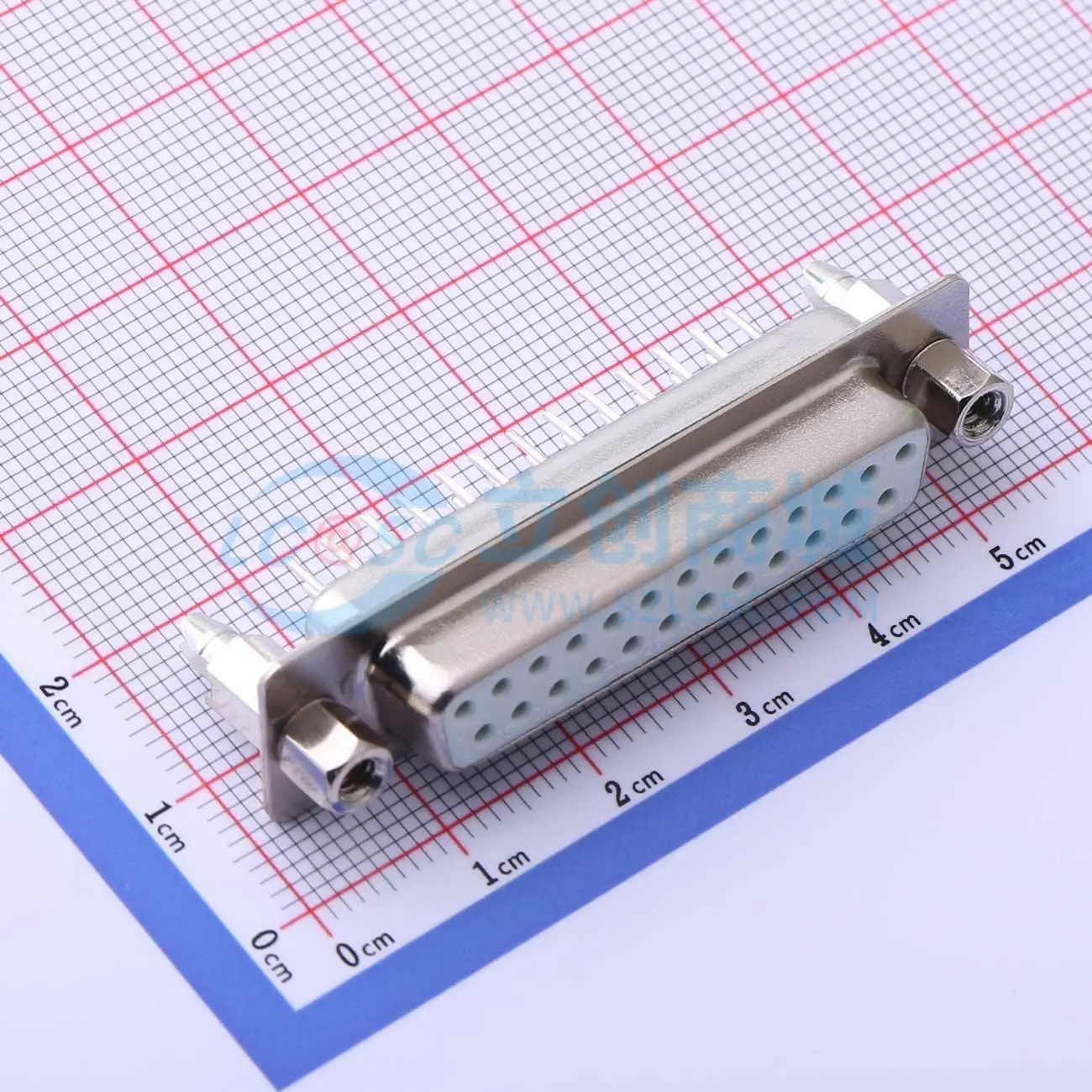

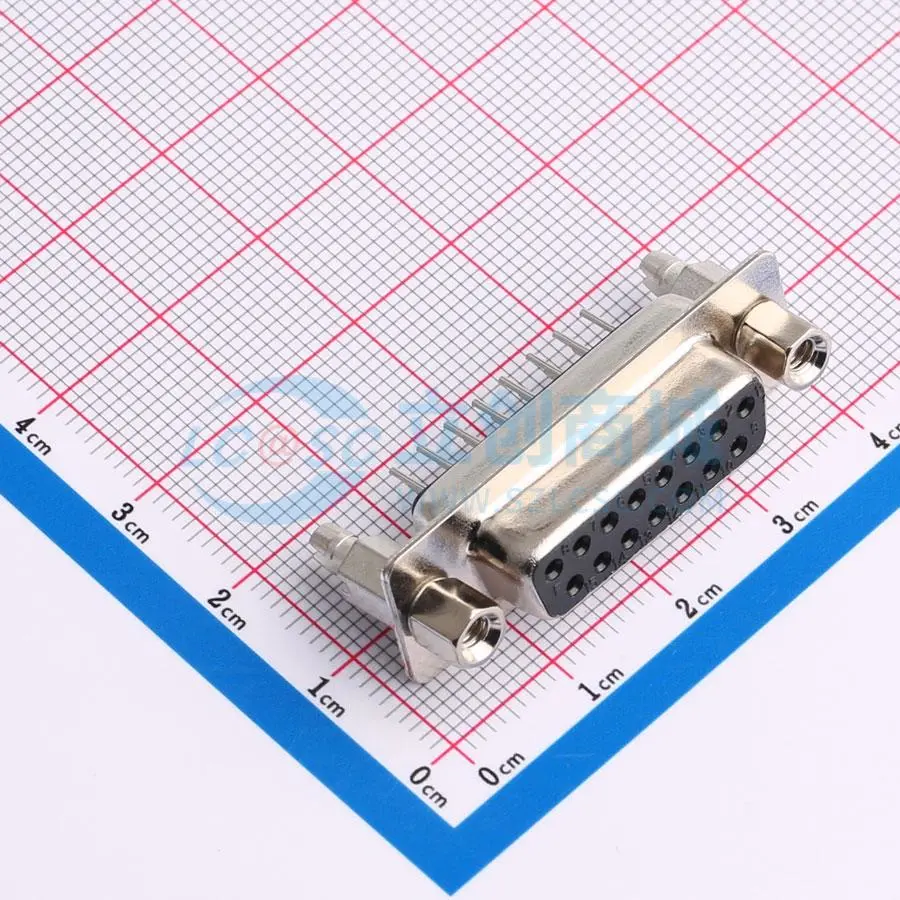

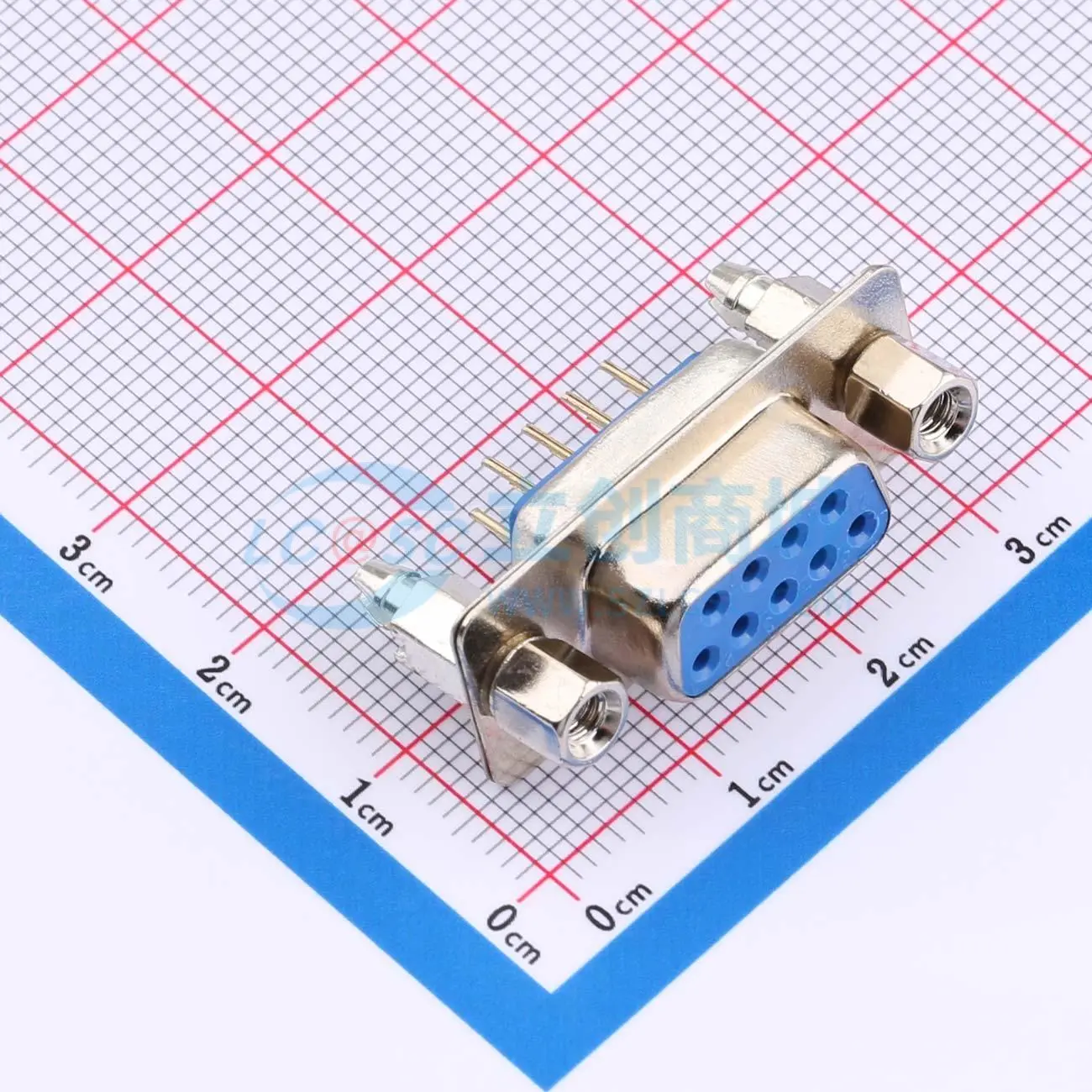

D形连接器

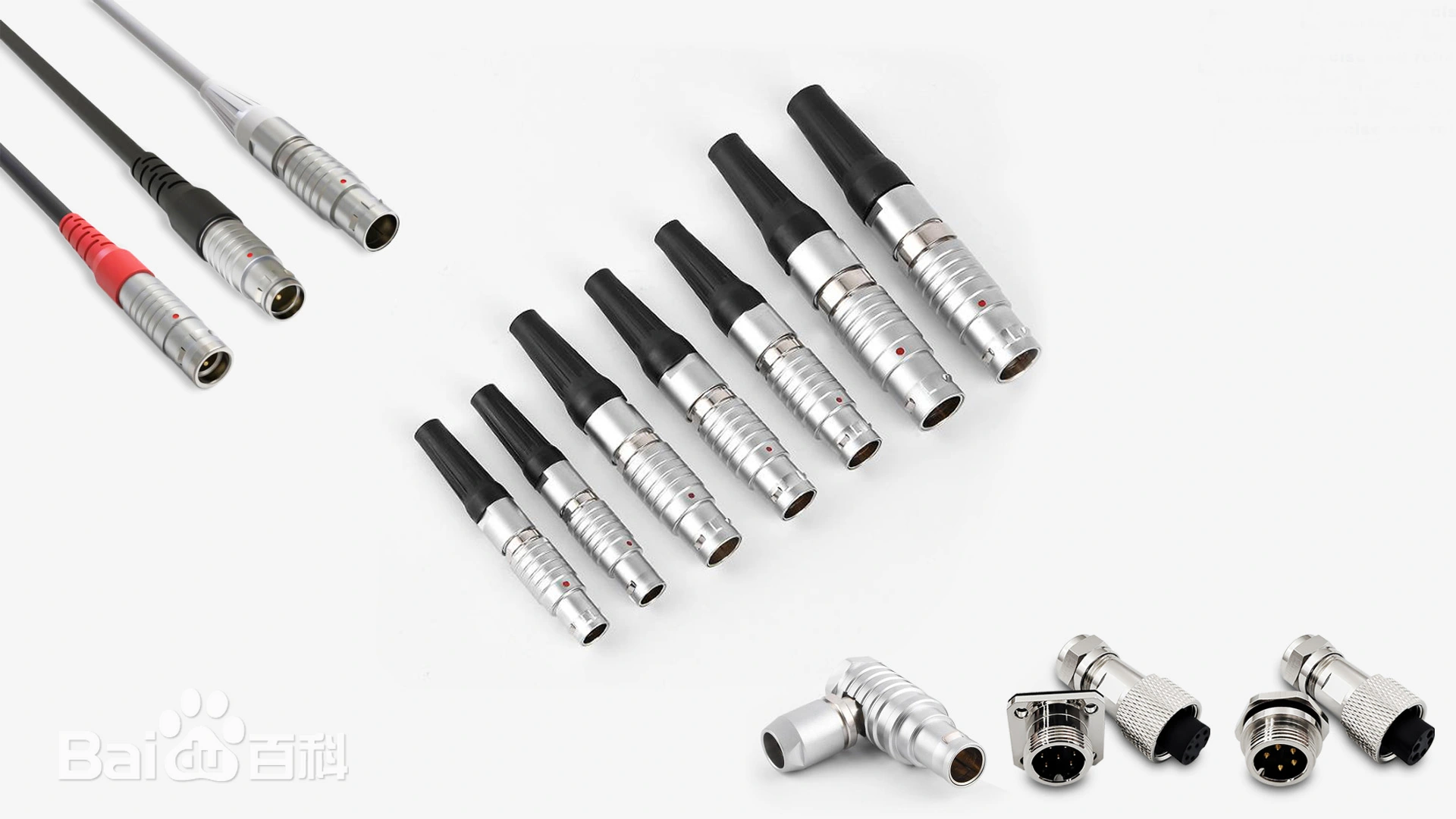

圆形连接器(航空插头)

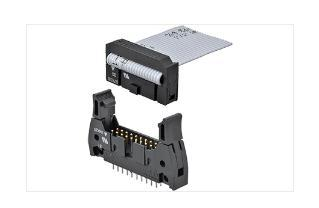

扁平电缆连接器

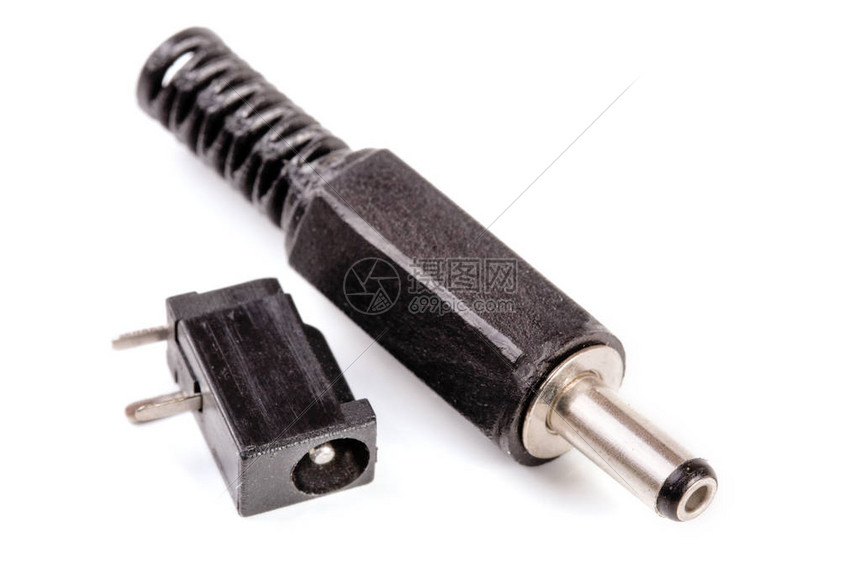

DC

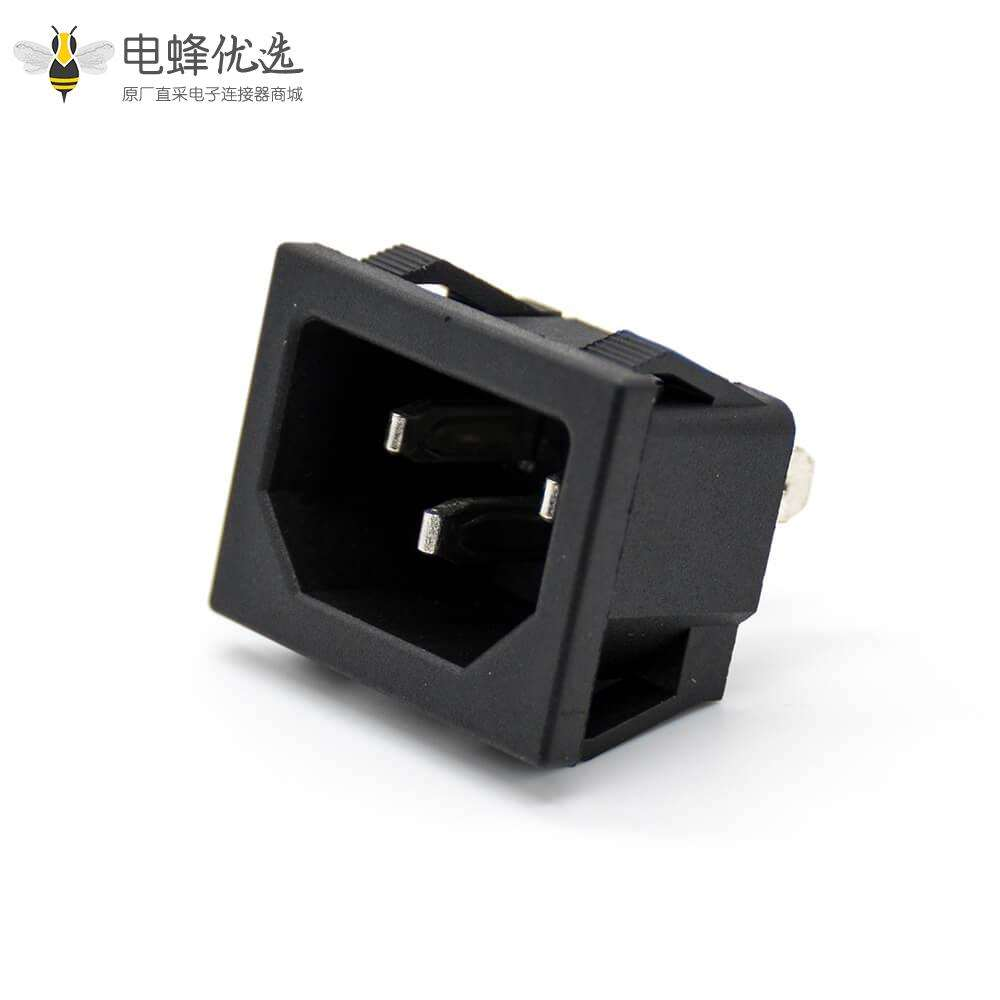

**AC **
VGA

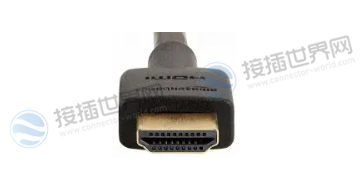

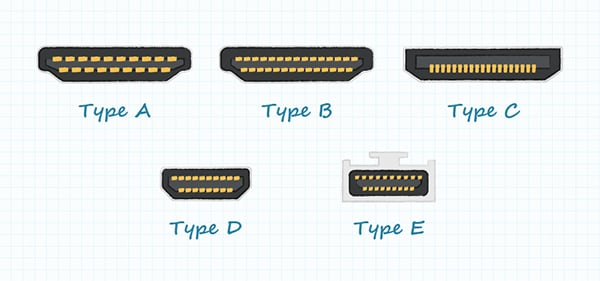

HDMI

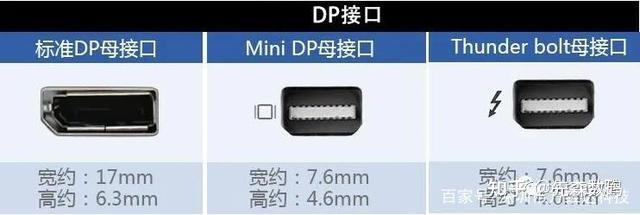

DP

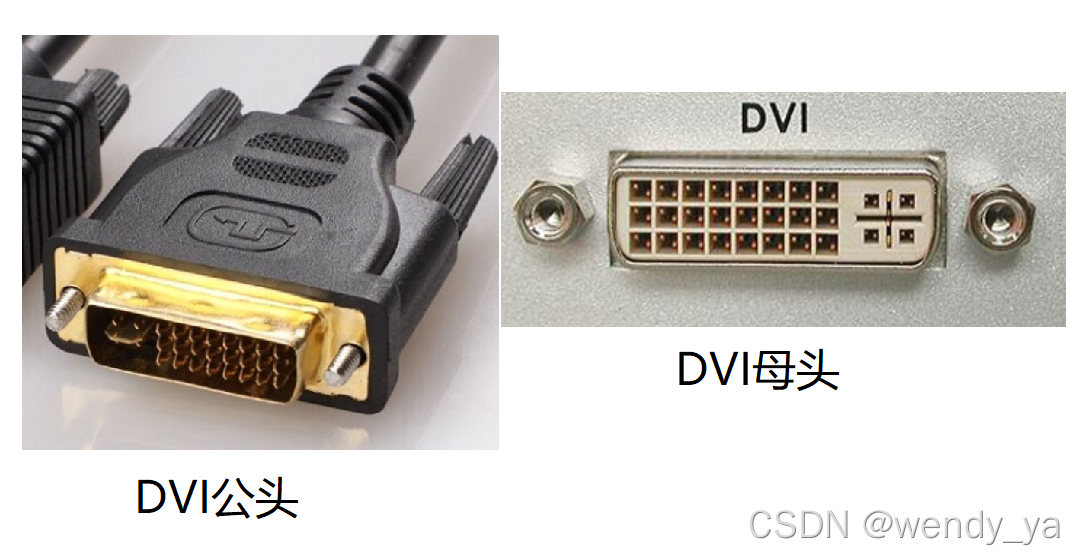

DVI

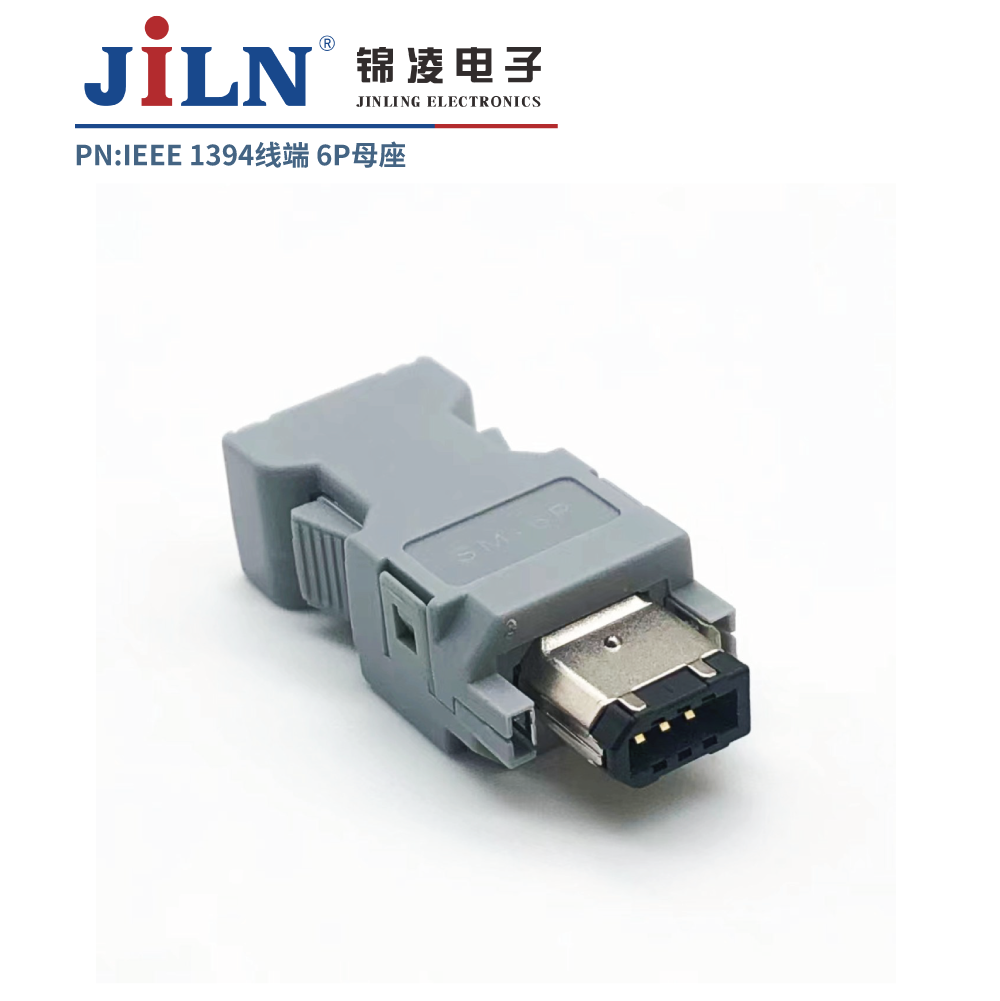

1394
BNC

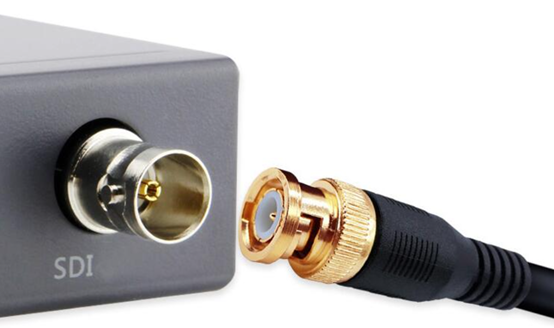

SDI
Ypbprs

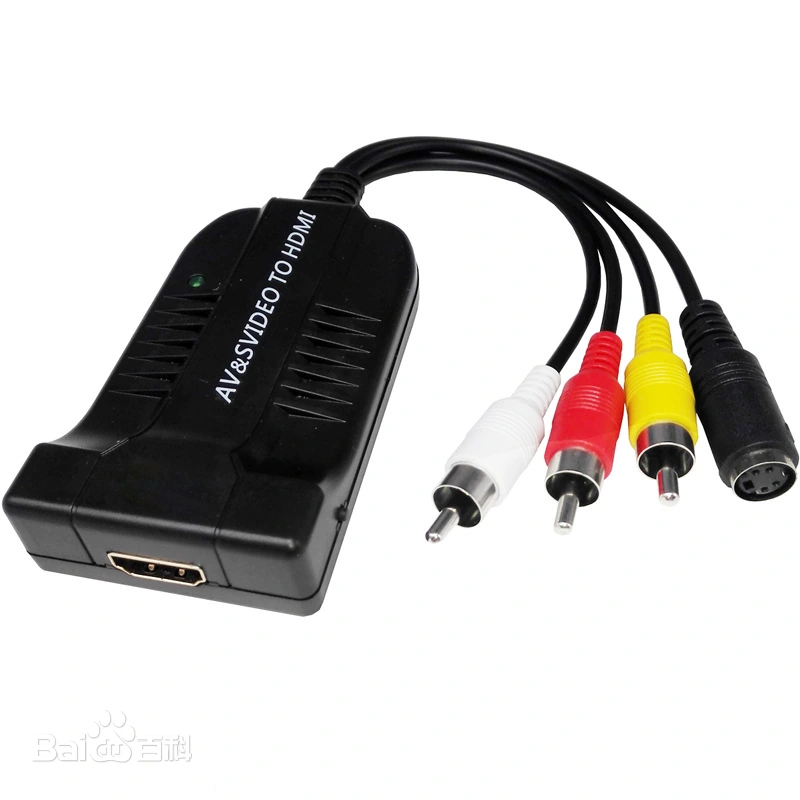

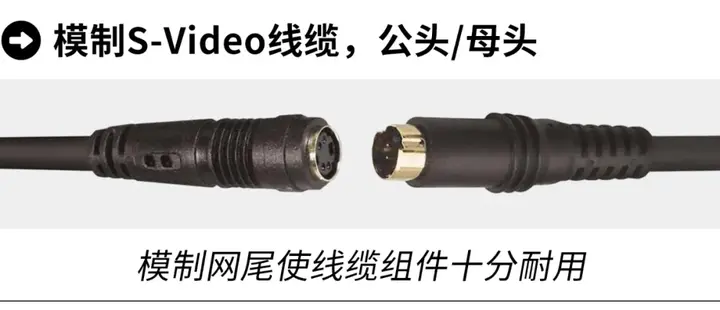

S-Video
复合视频接口

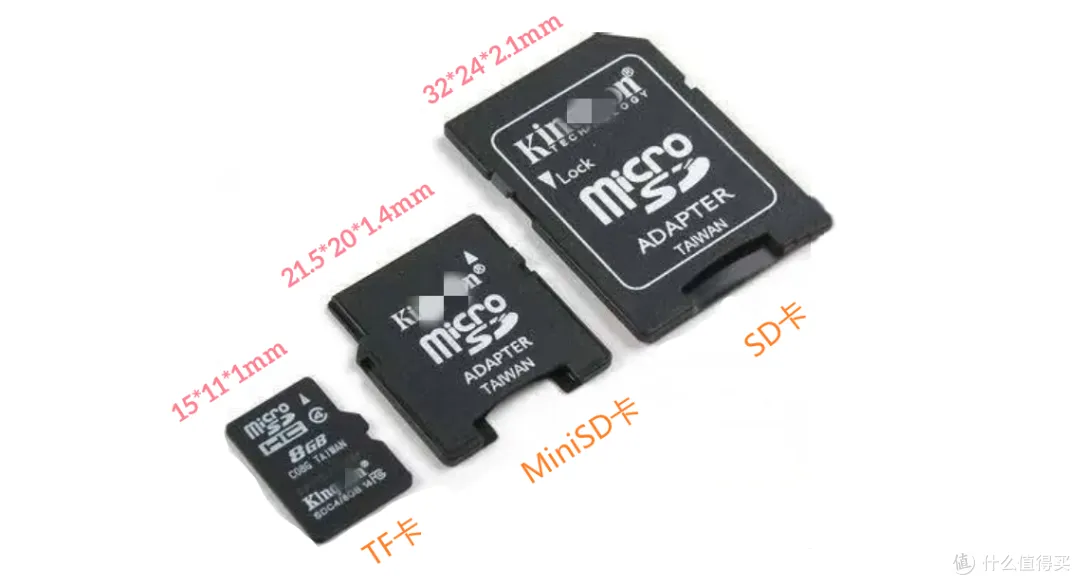

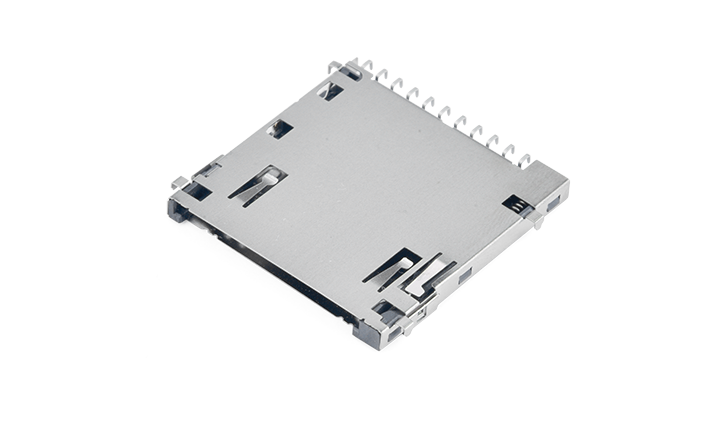

标准SD卡连接器
用于标准尺寸的SD卡，广泛应用于相机、摄像机等设备

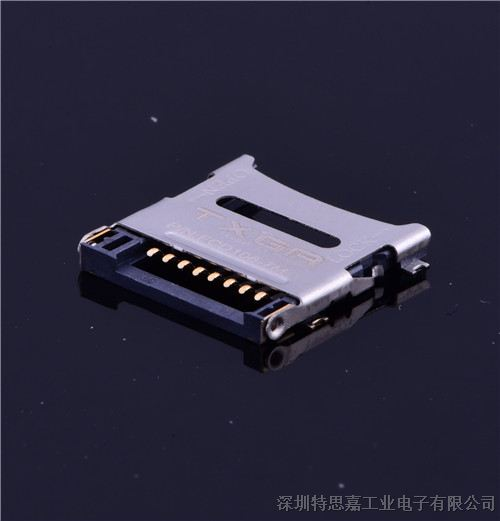

Micro SD卡连接器
用于更小的Micro SD卡，常见于智能手机、平板电脑等便携设备
TF卡连接器
与Micro SD卡兼容，通常用于更小型的电子设备中。

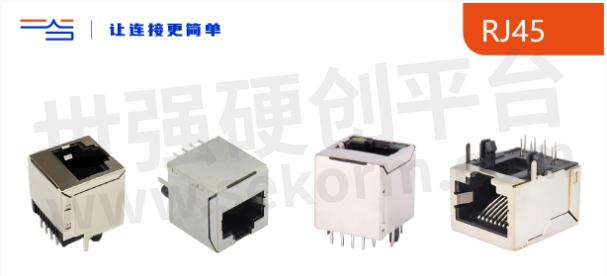

RJ45连接器
用于连接各种网络设备，如计算机、路由器、交换机等

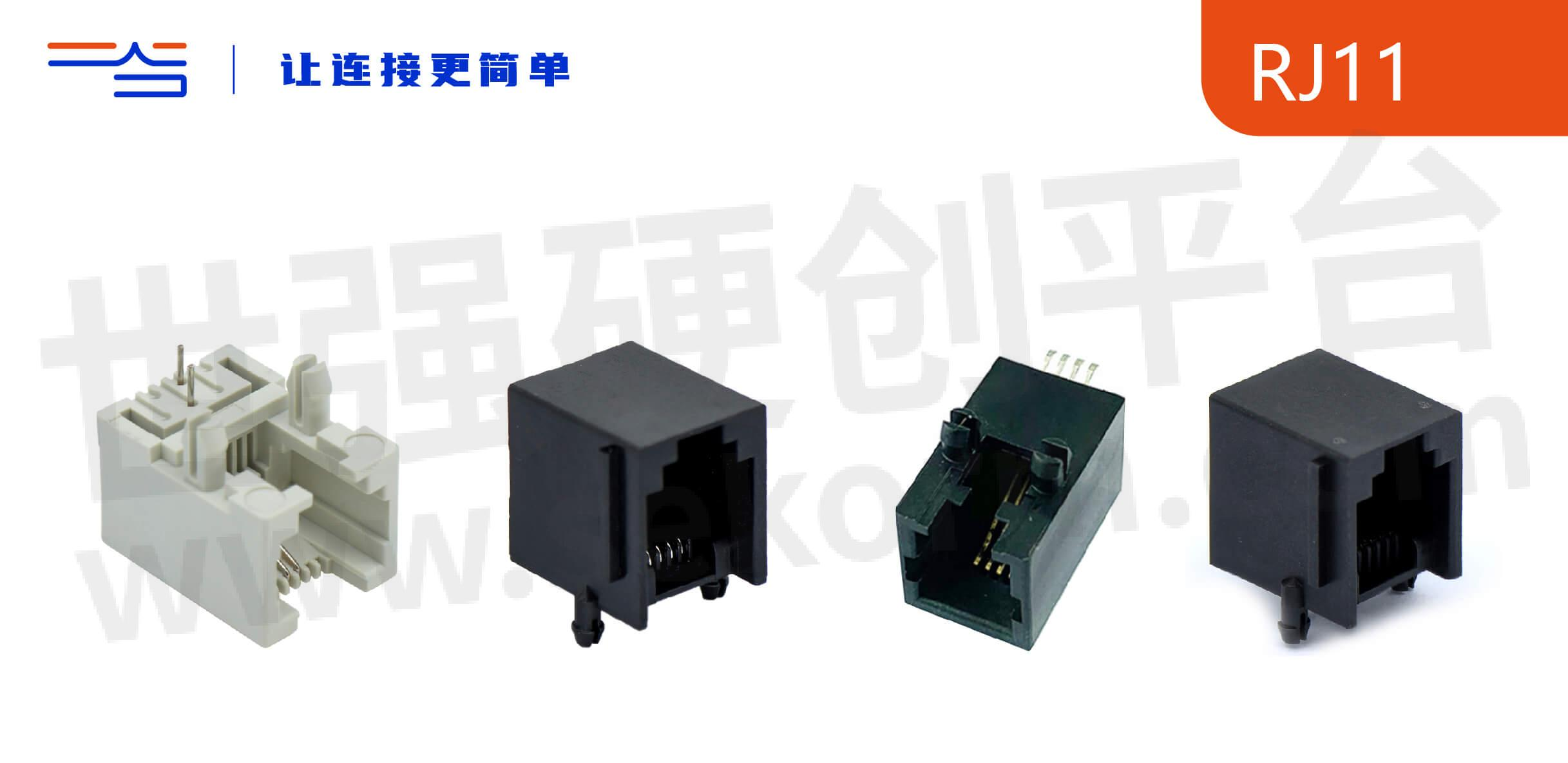

RJ11连接器
特点：RJ11水晶头通常只有6个凹槽和4个触点（6p4c），结构上比RJ45小。
应用场景：主要用于电话线路连接，也用于连接电话和调制解调器。

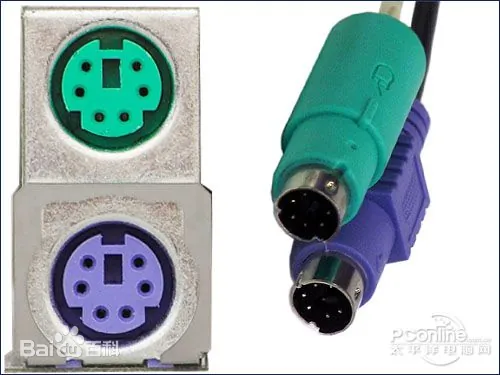

PS/2接口不支持热插拔，带电连接或断开设备可能导致接口或主板损坏,最初并主要用于连接键盘和鼠标，也可用于连接轨迹球、条形码扫描器、指纹读取器等输入设备，部分工业设备也使用PS/2端口进行数据输入输出

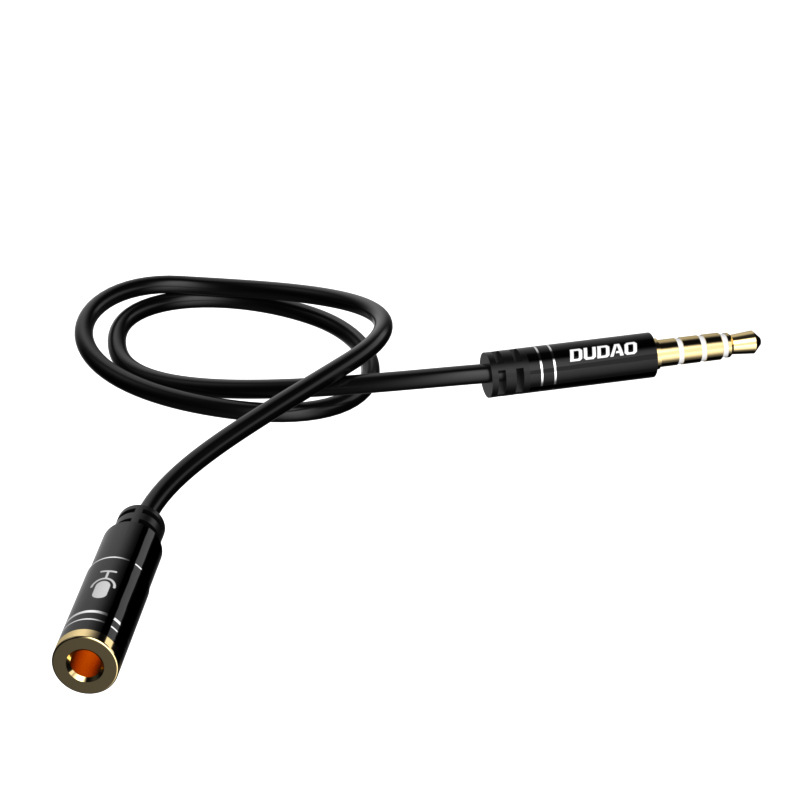

AUX接口
AUX接口（辅助接口）是最常见的音频输入接口，通常用于耳机和音响设备。它的接头通常为3.5mm，传输模拟音频信号，适合大多数消费电子设备

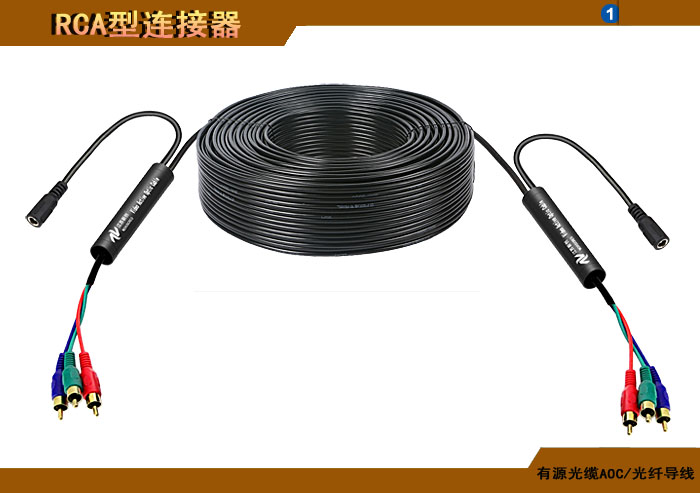

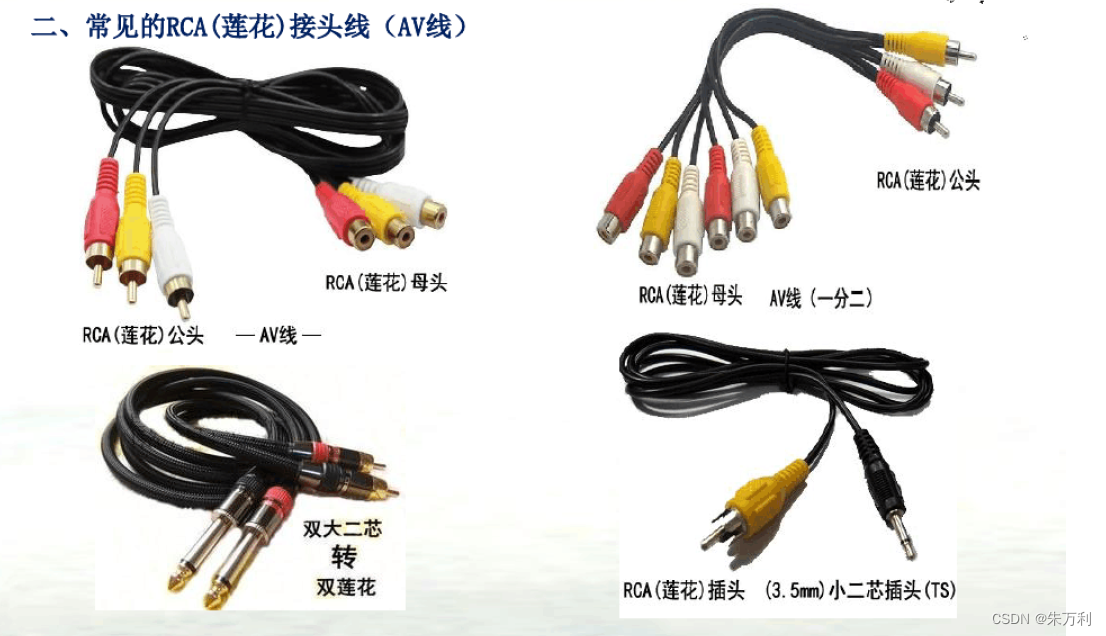

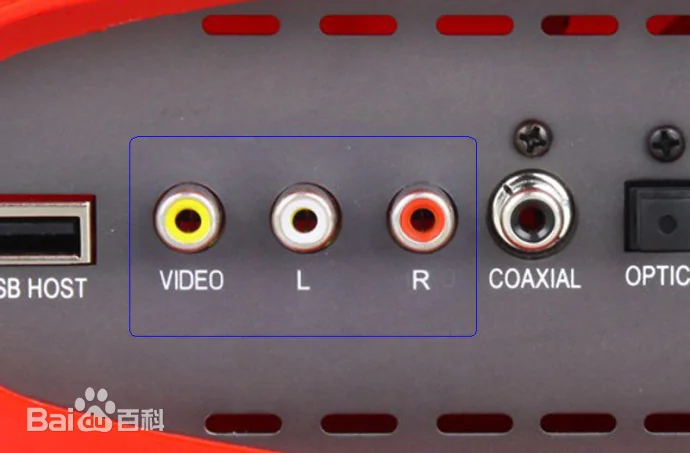

RCA接口
RCA接口也称为莲花接口，广泛应用于家庭音响和多媒体系统。它通常有红色（右声道）、白色（左声道）和黄色（视频）插孔，适合传输模拟信号

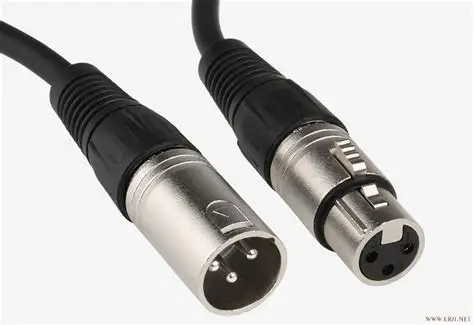

XLR接口
XLR接口是一种专业音频连接器，常用于麦克风和音频混音器。它具有平衡传输的特点，能够有效减少干扰，适合长距离传输

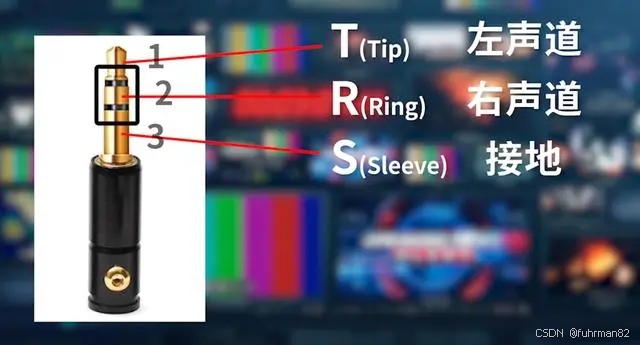

TRS接口
TRS接口（Tip-Ring-Sleeve）常用于耳机和音频设备，具有三个连接点，分别用于左声道、右声道和地线。它的外观通常为圆柱形，常见于3.5mm和6.35mm的插头

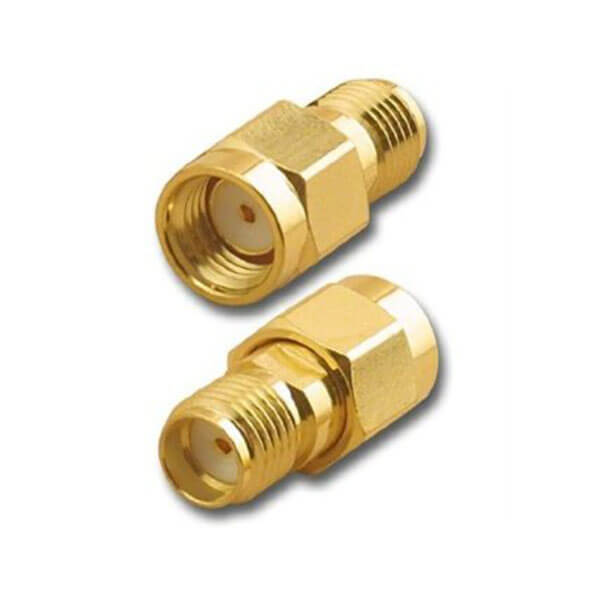

SMA
主要用于传输射频信号，其标准特性阻抗为50Ω，标准版本的传输频率范围从直流（DC）至18GHz，而高精度版本的频率上限可达26.5GHz甚至更高

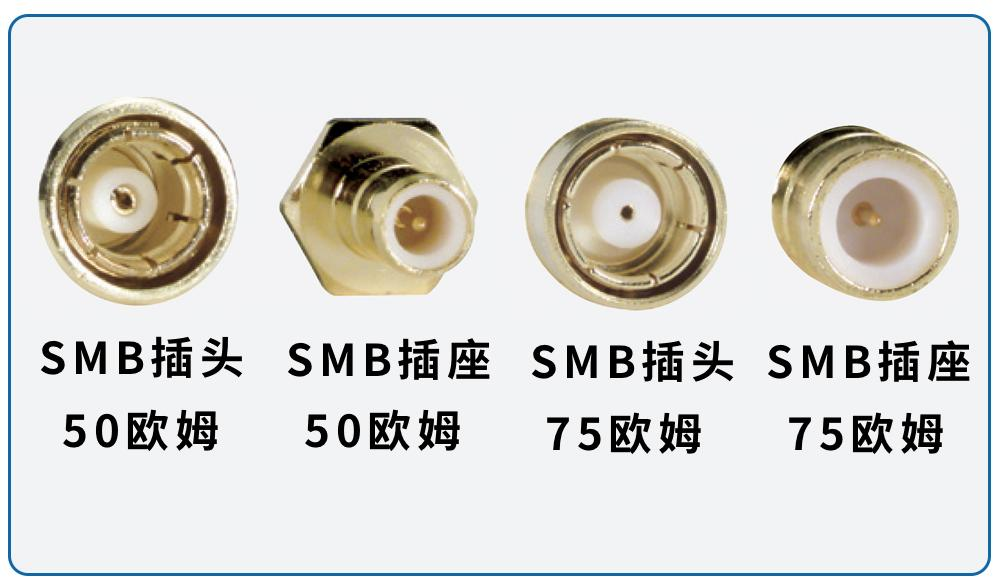

SMB
与传统的螺纹式SMA连接器相比，SMB采用推入式接口，体积更小，插拔更加方便，且具有良好的抗震性能。SMB连接器的工作频率范围通常为DC-4GHz，支持50欧姆和75欧姆两种阻抗

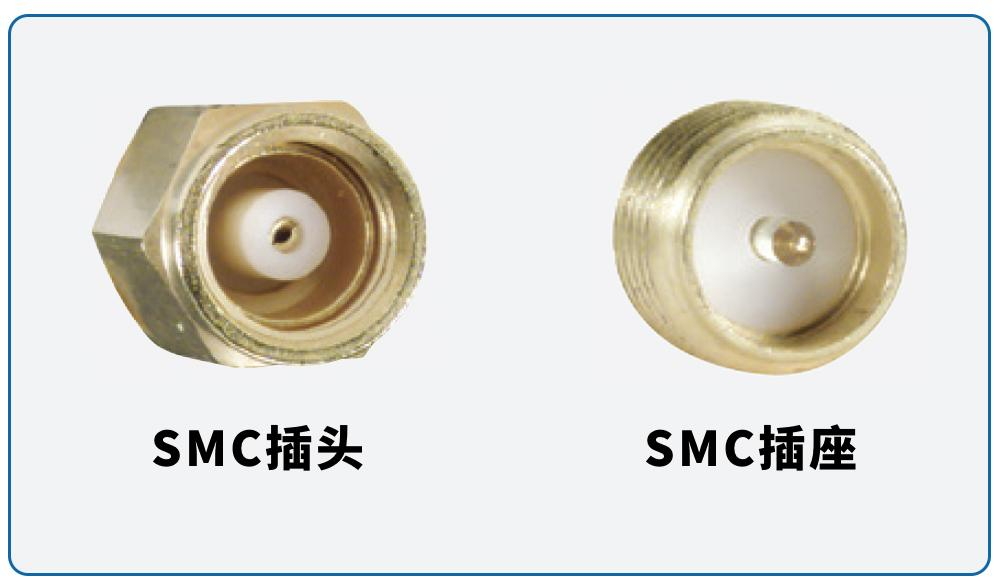

SMC
SMC是SMB的螺纹式变形，其内部结构尺寸与SMB相同,工作频率0~11GHz,通常用于雷达、导航等

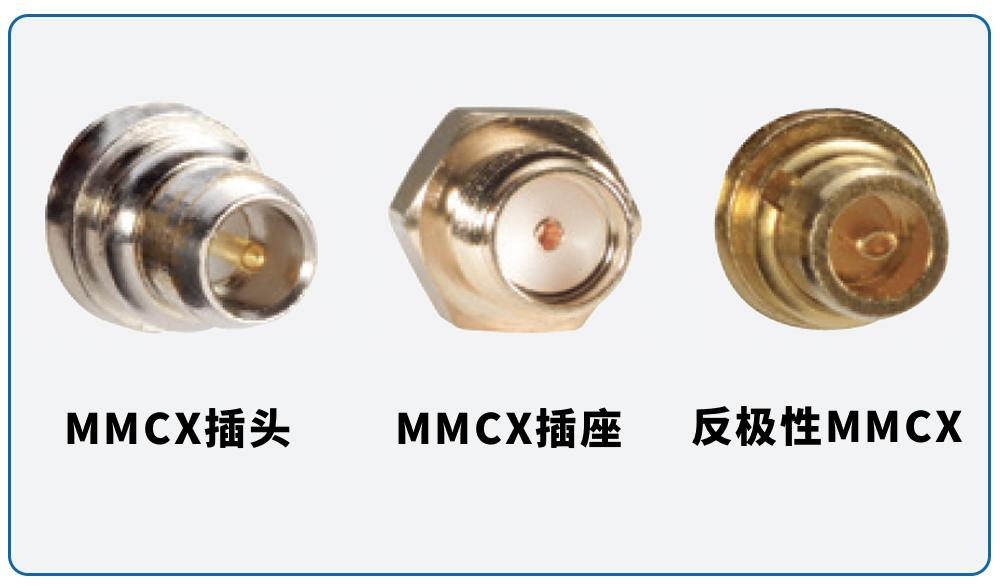

MMCX
一种新型推入式连接器，也是目前应用中最小的一种连接器

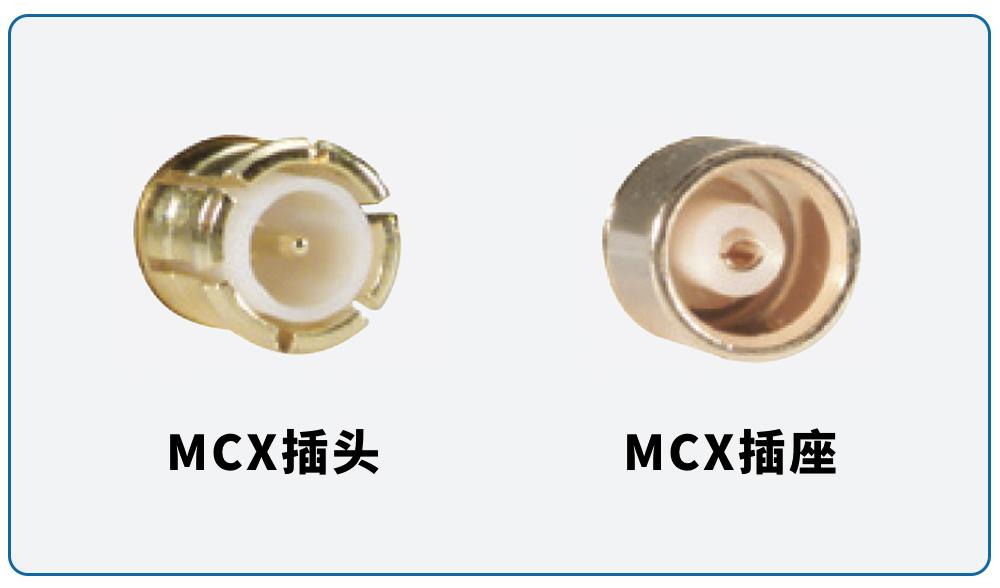

MCX
基本功能与SMB类同，但体积比SMB小1/3。

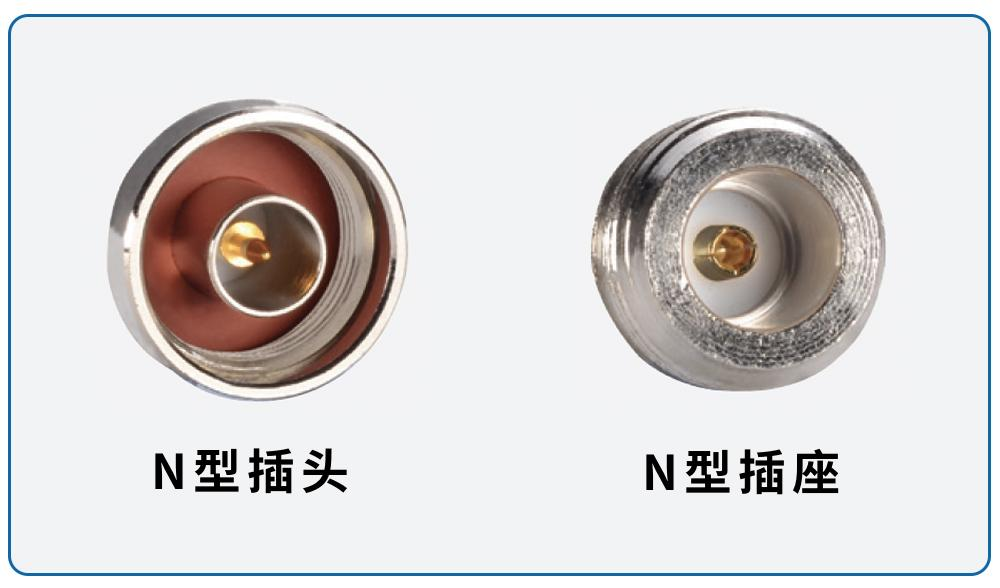

N
N系列采用螺纹对接互换，有50和75欧姆两种版本。工作频率011GHz，可配接312mm软、半柔和半刚性电缆，精密型N头甚至被应用到18GHz环境，典型的应用场景有局域网、测试设备、卫星等

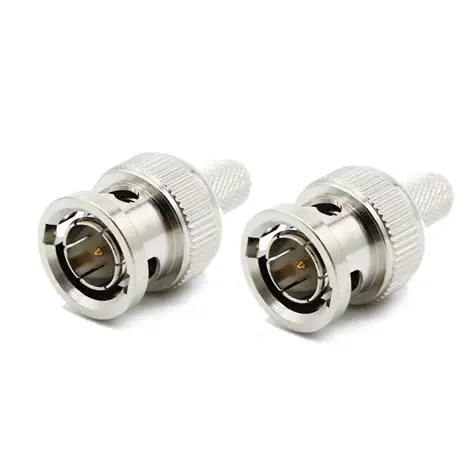

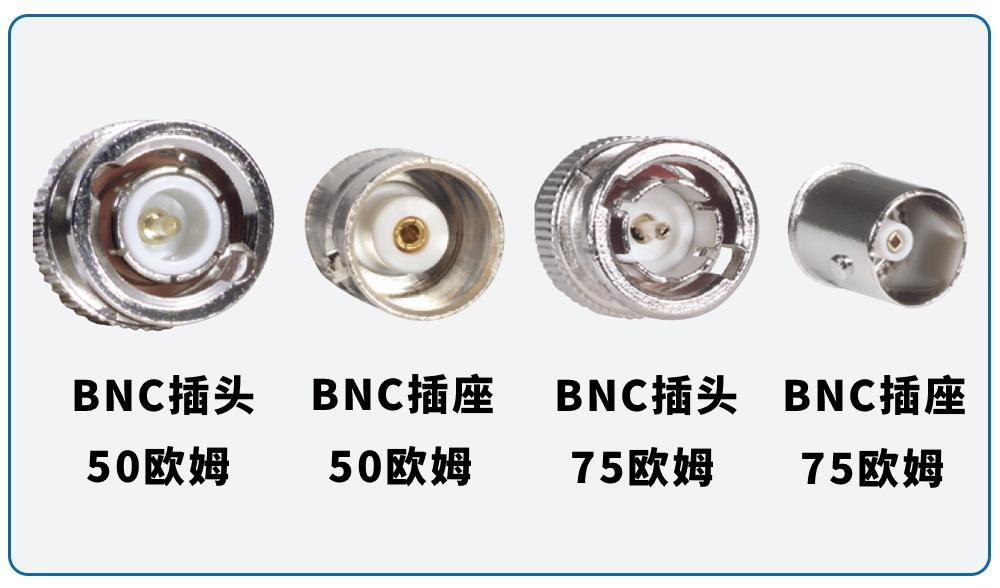

BNC
BNC其工作频率0～4GHz，最大特点是连接方便，一般通过连接卡套旋转不到一圈即可连接好。它适用于频繁连接与分离的场合，是目前通用的产品，尤其在仪器仪表、网络和计算机领域应用广泛

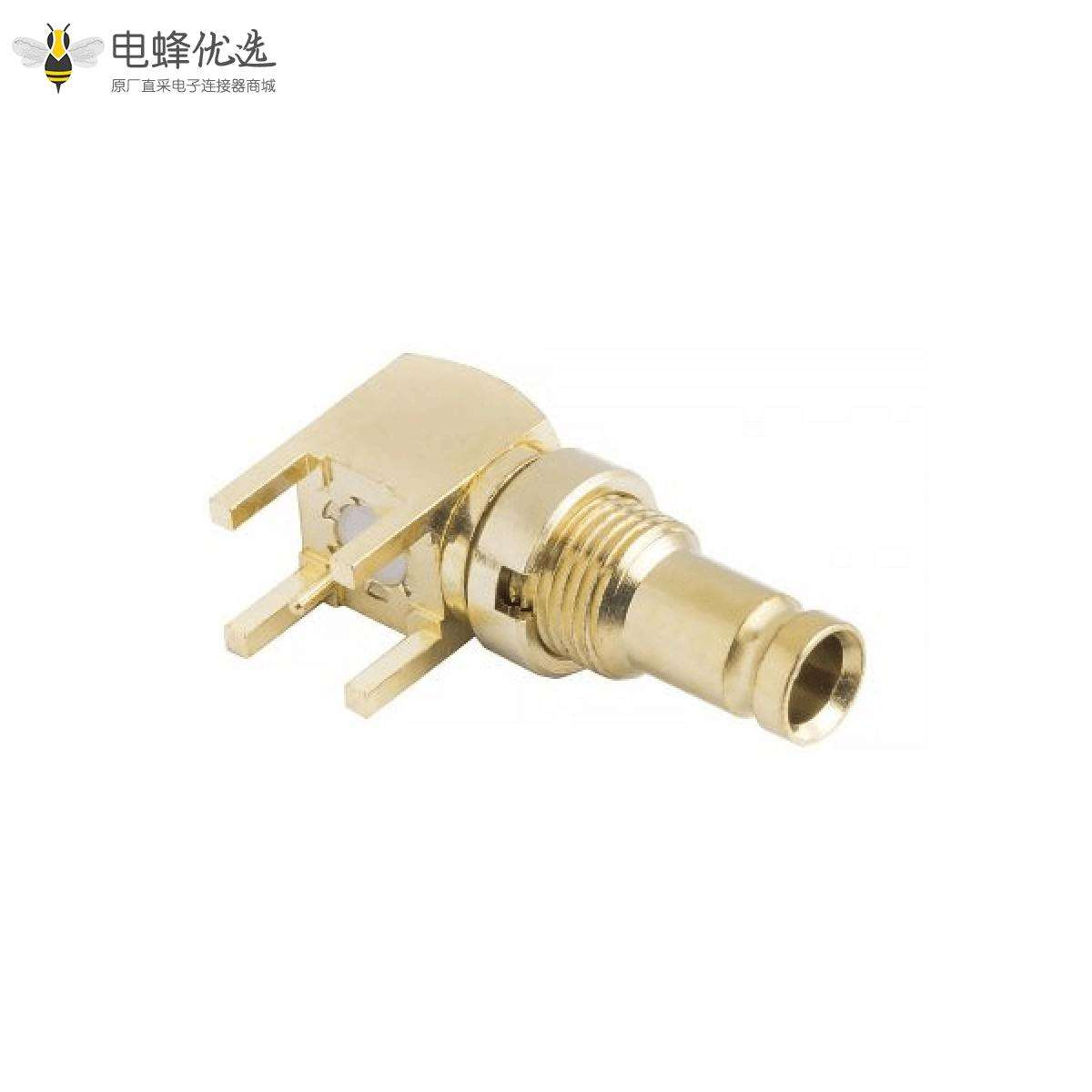

1.0/2.3

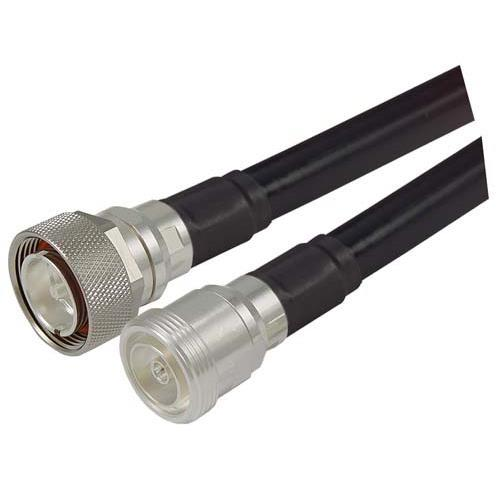

7/16
7/16 DIN系列同轴连接器是一种较大型50欧姆阻抗的螺纹连接器，具有功率容量大、电压驻波比小，三阶交调性能优越、坚固稳定、低损耗等特点，且一部分具有防水结构，可用于户外作为中、高能量传输的连接器，广泛用于微波传输和移动通信系统中

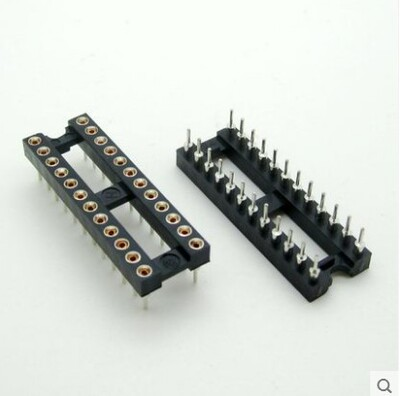

DIP插座

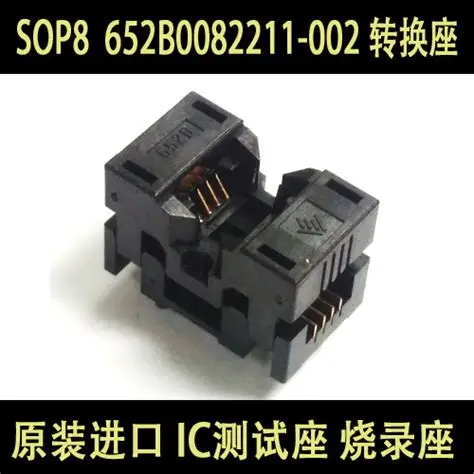

SOIC

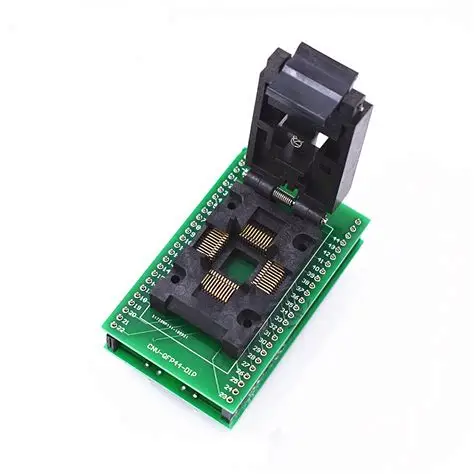

QFP 插座

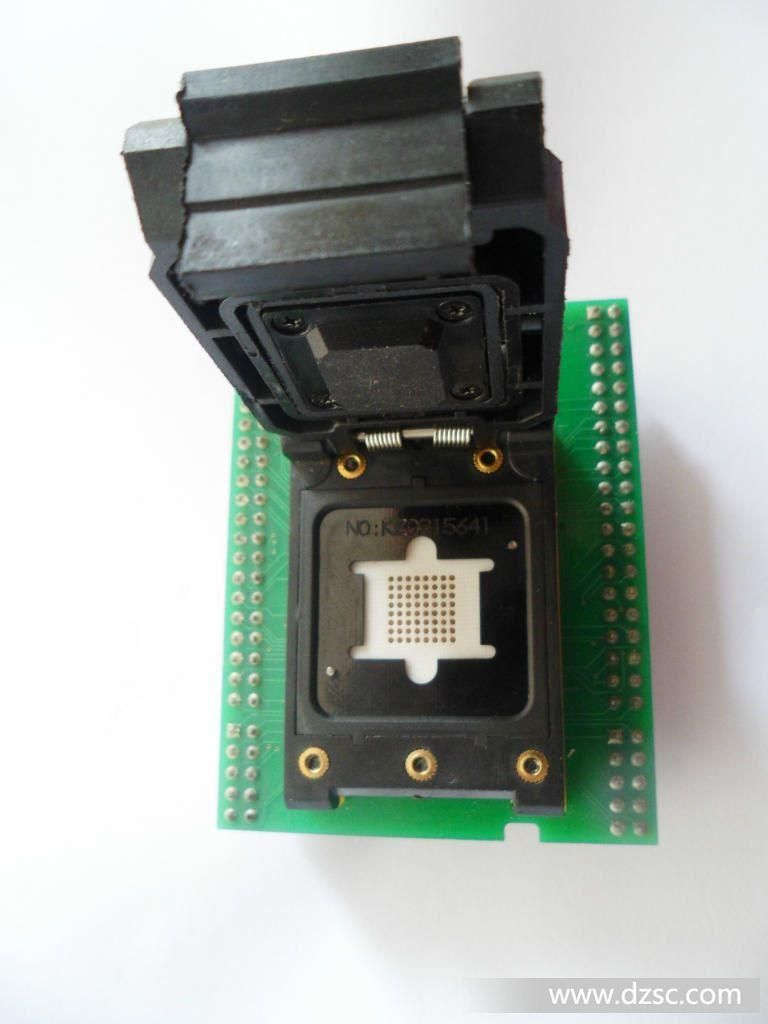

BGA 插座
