🧭Mermaid 流程图简介

什么是流程图？流程图（Flowchart）是一种用图形符号表示算法、工作流或过程的图示。它通过不同形状的节点代表步骤或判断，用箭头标明执行顺序，帮助人们直观理解业务逻辑结构。

Mermaid 是一种基于 JavaScript 的图表绘制工具，允许你使用简单的文本语法（类似于 Markdown）来定义和生成各种图表，包括流程图、时序图、甘特图、类图等。本文重点介绍如何利用Mermaid来绘制流程图👇

🚀先来看一个流程图完整示例：用户登录流程

以下是一个典型的“用户登录验证”流程图，包含输入账号/密码、验证决策、不同分支处理等常见结构。

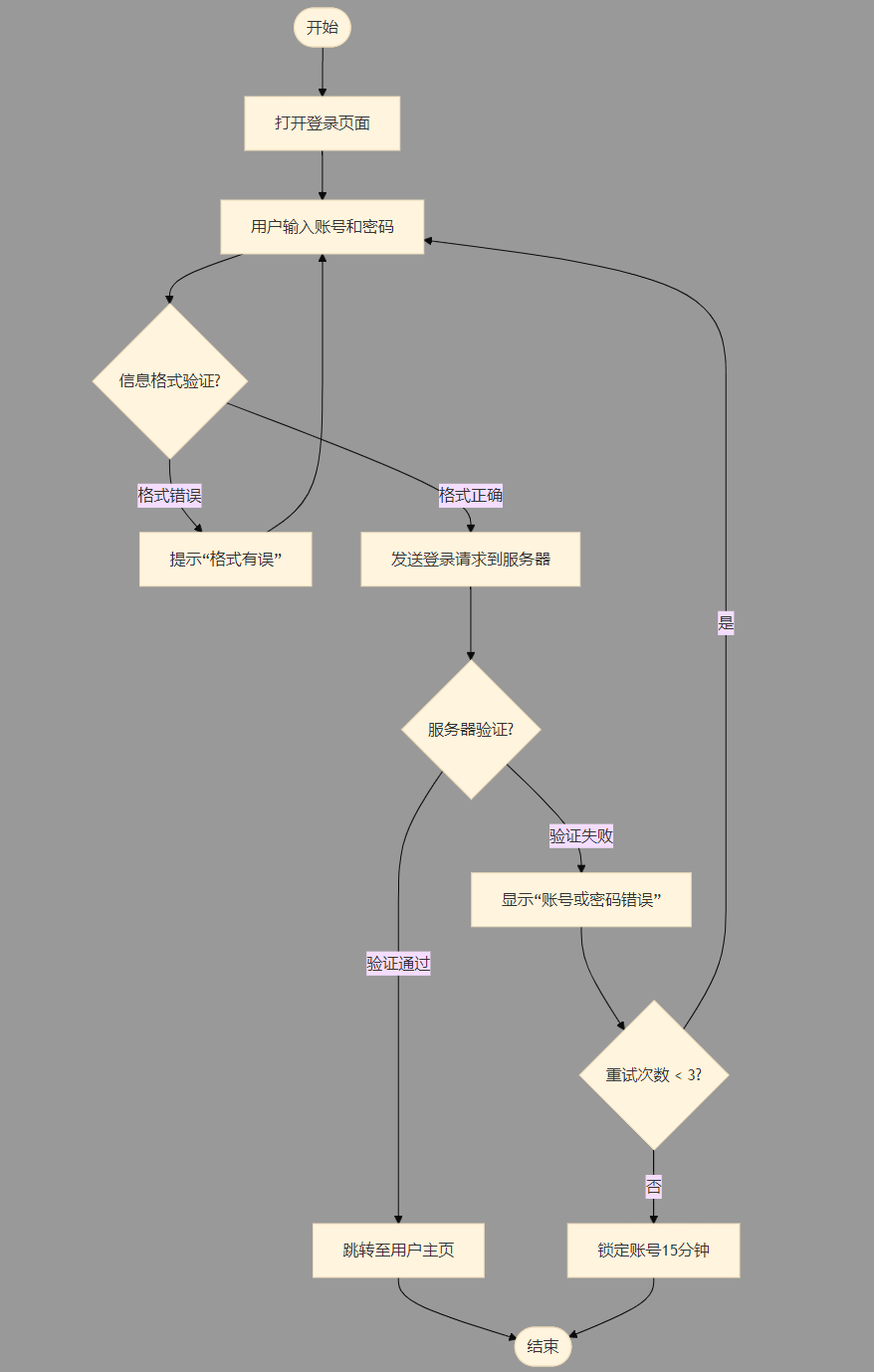

🔸流程图实际渲染效果：基于WordBN笔记软件

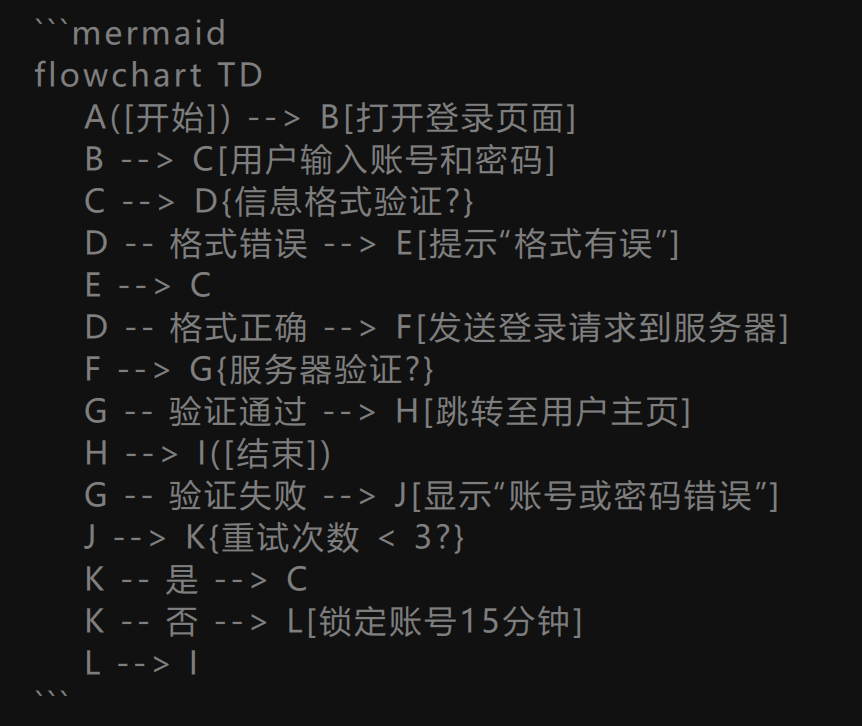

🔸Mermaid代码

🔸示例渲染效果说明

• 流程图方向为从上到下（TD）。
• 开始 / 结束使用圆角矩形`([内容])`表示。
• 普通操作步骤使用矩形`[内容]`。
• 决策点（菱形`{内容}`）包含两个或多个出口分支。
• 连线标签（如“格式错误”、“验证通过”）清晰说明了分支条件。
• 包含循环逻辑（返回重新输入）和终止流程（锁定账号后结束）。

💡重点讲下流程图的基本语法

🔸Mermaid 流程图的主要元素构成：

• 1️⃣节点（Node）：表示步骤或状态，可设置不同形状。
  • 矩形：`[内容]`
  • 圆角矩形：`(内容)`
  • 胶囊形（体育场形）：`([内容])`
  • 圆形：`((内容))`
  • 菱形（决策）：`{内容}`
  • 数据（平行四边形）：`[/内容/]`或`[\内容\]`
• 2️⃣连线（Edge）：表示节点之间的流向。
  • 箭头（有向）：`-->`
  • 带文本的箭头：`-- 文本 -->`
  • 无箭头线：`---`
  • 虚线：`-.->`或`-.-`
  • 加粗线：`==>`
• 3️⃣子图（Subgraph）：将多个节点分组为逻辑模块。

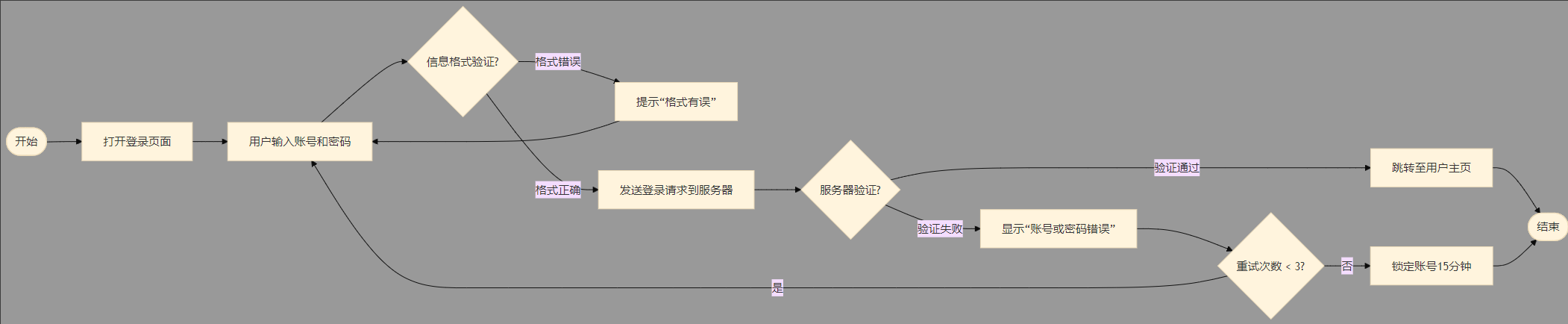

• 4️⃣样式与方向：可通过 flowchart TD（从上到下）、LR（从左到右）等定义布局方向。以下是一个LR（从左到右）的渲染效果👇

👉流程图的典型应用场景

• 软件开发：算法设计、API 调用逻辑、错误处理等流程。
• 业务流程：采购审批、客户投诉处理、请假申请等流程。
• 其他应用场景：如管理决策分析、学习路径规划、实验步骤等流程。

🔚🔸🔸🔸
