本文探究在 ARM 协议栈中，为什么 CHI 协议基于 credit 流控，而 AXI 协议基于 valid-ready 握手流控。
AXI 协议基于valid-ready 信号进行流控，只有 valid-ready 同时有效时表示数据有效，时序如下：

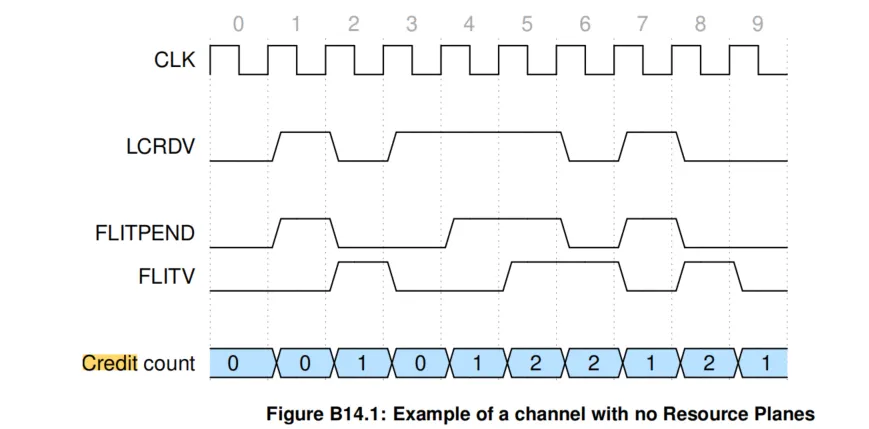

CHI 协议基于 credit 进行流控，下游输出 LCRDV 给上游，上游维护一个信用计数器，基于信用计数器的数量向下游分发请求个数：
Valid-Ready 握手本质上是一种即时反压机制，如果发送方 Sender 和接收方 Receiver 间没有插入寄存器，那么接收方反压会被发送方即时看见，但是这不利于时序收敛，在高频系统下一般会在 Sender 和 Receiver 间插入多级寄存器。
2.1.1 真实传输场景
考虑一个真实的流水线互联，Valid/Ready 信号之间插入了 3 级 register slice 以切断组合路径：
这里引入一个概念 —— 反压信息往返周期数 \(T_{RRT}\)
对应上文的场景：
$T_{RRT} = T_{forward\_stages} + T_{backward\_stages} $
这时对于 Receiver，buffer 深度必须设定为大于等于 \(T_{RRT}\) 也就是 6， 因为反压信号 3 个 cycles 后才传递到 Sender，而在这 3 个周期中在途的请求是 3 个，对应前向 + 后向的 slices 数量。
2.1.2 维持满带宽的条件
\(B_{min} = BW \times T_{RRT}\)
上面给出的公式，设是使得发送方与接收方维持满带宽的条件，设 B 为接收方 Buffer 深度，对于每 cycle 1beat 的链路 BW 为 1，\(T_{RRT}\) 为 N 的场景下，Receiver 必须有至少 N-entry 的 FIFO 才能保证无气泡流水，这个 FIFO 承担了一个职责——即反压还在路上，必须承载上游 Outstanding 的数据，所以一般也称之为 skid-buffer 或者 elastic buffer。
基于 AXI 的 register slice 一般是 2-entry 的 skid-buffer，用来打破组合路径同时维持满吞吐。
2.1.3 吞吐效率
如果 Receiver 深度是下述公式的场景，设 B 为 Receiver buffer 深度：
\(B{min} < BW \times T_{RRT}\)
每次 FIFO 填满后，反压建立 + 解除的时间就会引入 bubble，导致有效带宽下降，具体的效率公式如下：
$\eta = \frac{有效传输 cycle}{总 cycle} = \frac{B}{B+T_{RRT}} $
这里 B 代表 Receiver FIFO 深度。
注意这里每一级 register slice 的 slice 都有上下游的 Valid-Ready，否则下游 FIFO 会丢包，效率分析就不成立。
基于信用的流控，本质上是一种解耦的哲学，核心思想是：将能否发送的决策权前置到发送端。
Sender 可发送条件： \(Credit_{available} > 0\)
2.2.1 真实传输场景
上图与 Valid-Ready 系统一个很明显的区别， Credit 系统中，数据通路上只需要简单的 flop pipeline（每级1个 FF 就够），因为信号是单向的，没有握手。
2.2.2 Credit 流控的完整数学模型
设 Receiver buffer 深度为 B，往返延迟为 \(T_{RRT}\)（credit return延迟 + data forward 延迟），则：
看起来公式与 Valid-Ready 系统的完全一致，但是基于 2.2.1 的描述，实际上反压往返时间是大大减少了的，因此 Receiver 的 buffer 深度也减少了。
2.2.3 Credit 流控的其他优势
2.2.3.1 时序友好
Credit return 只是一个单 bit 脉冲信号，可以插入任意级数的 flop，对比下 Valid-Ready 系统插入 register slice 需要配对的 skid-buffer，面积和复杂度显著减少。
2.2.3.2 支持虚通道 VC 和避免死锁
Credit 天然支持 per-VC 独立流控，是构建无死锁 NOC 的基础。
每条虚通道独立的 Credit 池可以防止 Head-of-Line Blocking 和协议级死锁，在 CHI, UCIe 等协议中是标配。本文暂不对此展开介绍。
3.1 ARM
CMN 系列，RN-I (Request Node - I/O) 和 RN-D (Request Node - DMA) 的存在本质上是一个协议桥，会进行基于 Valid-Ready 握手的 AXI 协议到基于 Credit 的 CHI 协议间的转换。
这里的选择逻辑是：
外侧 AXI：因为绝大多数第三方 IP、历史 IP、以及 ARM 自家的大部分非一致性 IP 都是 AXI 接口
内侧 CHI：因为 Mesh 规模大（RTT 大）、需要 VC 支持一致性协议。
这种方案并不是技术最优，但确保了生态最优。 ARM 自己在新的 Neoverse 核心（如 Neoverse V2/V3）上使用 CHI 的 RN-F（Fully coherent）直接接入 Mesh，避免了这个转换开销。
有意思的是 CCIX 和 CXL 的设计选择：
CCIX 基于 PCIe 物理层，但上层协议采用信用流控的事务层。
CXL.cache/CXL.mem 完全是 credit-based 的，因为要跨 socket、跨 die 保证一致性。
涉及"跨越物理边界 + 一致性语义"，选择 credit 机制。
3.2 NVIDIA

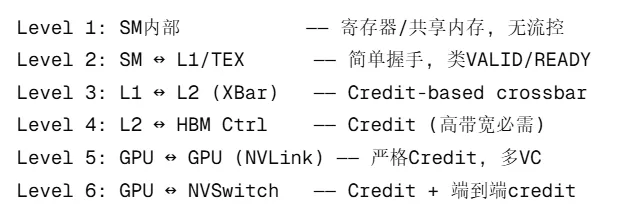

Hopper/Blackwell 架构的多级互联：
Level 2-3 之间是流控机制切换的分界点。切换原因是 XBar 规模扩大，\(T_{RRT}\) 增大，且需要 fair arbitration。
L2 Cache controller 内部使用多端口 Credit-based 调度器。
3.3 Google TPU
TPU Systolic Array 与互联的耦合设计
脉动阵列内部没有流控的原因：
这是最激进的优化，软件定义硬件：编译器+硬件协同设计，彻底消除运行时流控开销。
3.4 网络芯片（DPU/Switch ASIC）
Broadcom Tomahawk、NVIDIA Spectrum、Marvell Teralynx 等交换芯片：
这里 Credit 的使用是功能性需求（防丢包是网络芯片的生命线），不是基于性能优化的考量
3.5 HBM/DDR 控制器
HBM/DDR控制器内部：
这里体现一个原则：当延迟由物理规律（DRAM 时序）而非缓冲决定时，流控退化为无意义。
Credit 流控的本质是用空间（buffer）换时间（latency tolerance），并用单向信号换时序收敛性。
随着 SoC 向大规模多核、3D 堆叠、Chiplet 集成演进，互连的物理延迟成为一等约束。AXI5 引入 credit transport、CHI/UCIe/NVLink 全面 credit 化，反映了整个行业从"总线思维"向"网络思维"的范式转变。在实际项目中需要根据互连拓扑、 \(T_{RRT}\) 预算、QoS 需求综合判断。
参考来源：
https://community.arm.com/support-forums/f/architectures-and-processors-forum/57671/axi5
AMBA AXI Protocol Specification (IHI 0022)
AMBA CHI Architecture Specification (IHI 0050)
Arm Neoverse CMN-700/CMN-S3 TRM
