В 2026 году выйдет 25-ая версия коммерческого КОМПАС-3D, уже сейчас её можно попробовать в рамках открытого бета-тестирования. А в этой статье рассказываем о новинках 24-й версии системы КОМПАС-3D Home для любительского 3D-моделирования и домашнего использования. Мейкеры, умельцы, 3D‑печатники, домашние мастера и блогеры могут воспользоваться всеми возможностями профессиональной САПР.

Что же нового появилось в КОМПАС-3D v24 Home?

Внимание: для большинства новинок по ссылкам доступны короткие ролики с примерами их работы, они дополняют текстовые описания.

Оглавление

Самые интересные новинки

Остальные новинки

Трехмерное моделирование

Графические документы

Общее

Работа со спецификацией

Импорт и экспорт

Приложения

Изменение комплекта поставки

Строительная конфигурация

Заключение

Самые интересные новинки

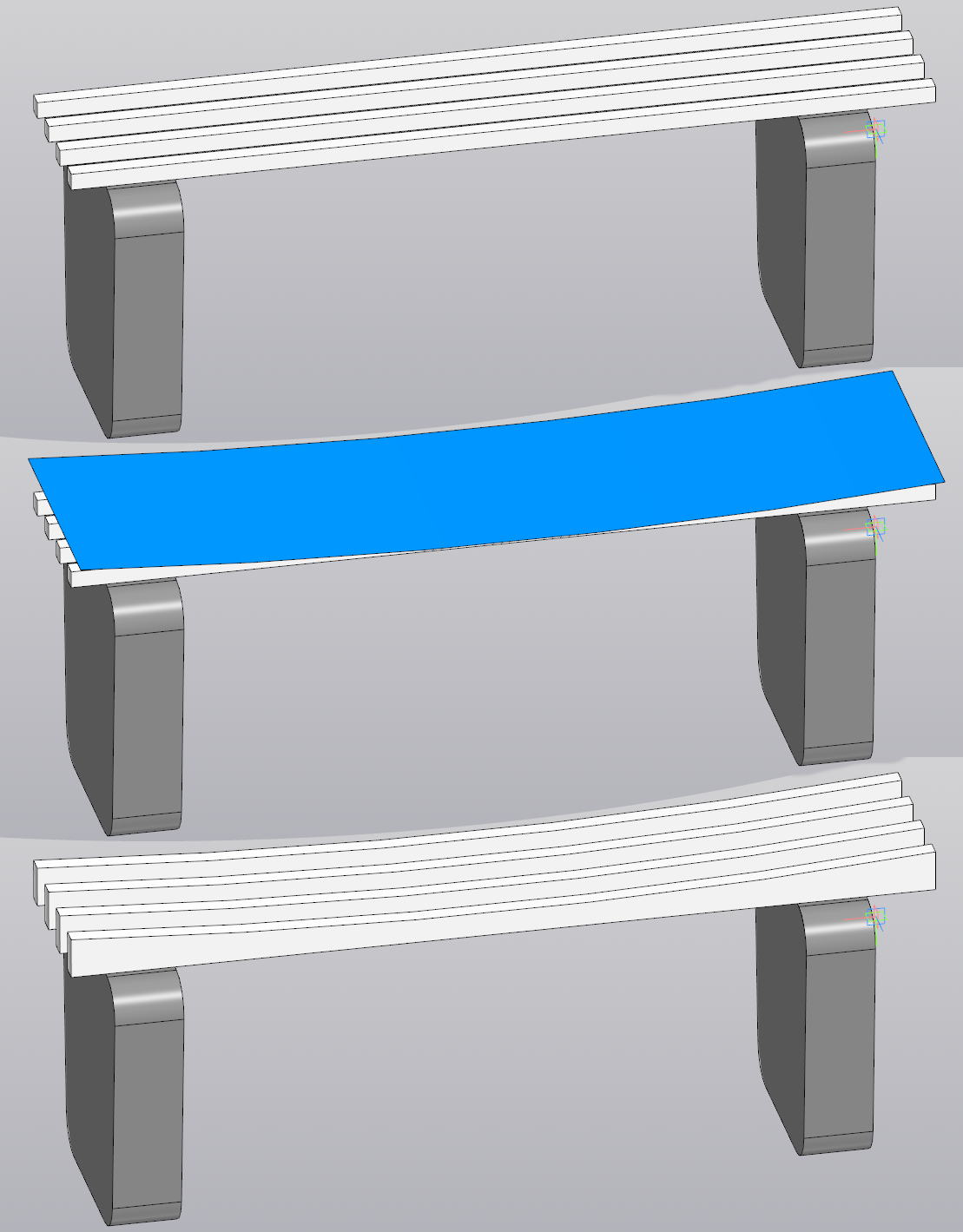

Деформация

Теперь форма компонентов из эластичных материалов меняется прямо в контексте сборки – через редактирование параметров операций внутри компонента, без необходимости открывать и менять исходные файлы.

С помощью операции Деформация можно заменить опорные объекты операций компонента на новые, созданные в сборке или других компонентах. Деформировать можно формообразующие операции: выдавливания, вращения, по сечениям, по траектории, трубчатый элемент, а также операции построения кривых некоторых типов.

Сплайны и ломаные настраиваются через редактирование координат вершин. Все изменения хранятся в сборке, где выполнялась деформация, исходный файл остаётся неизменным.

https://vk.com/clip-29994774_456252841

https://vkvideo.ru/video-29488911_456240338

Трубчатый элемент

Забываем о построении сечений — с командами «Трубчатый элемент» и «Вырезать трубчатым элементом» у нас получатся идеальные трубы или круглый прокат одним кликом по траектории.

Команда выполняет операцию по траектории с автоматически формируемым сечением в виде окружности заданного диаметра. Достаточно указать траекторию, задать диаметр трубы и выбрать тип конструкции: цельную сплошную трубу или тонкостенную с указанием толщины стенки либо внутреннего диаметра.

https://vk.com/clip-29994774_456252845

Совмещение

Команда «Совмещение» сделала удобнее процесс реверс-инжиниринга и контроля геометрии. Больше не нужно вручную совмещать полигональные модели с твердотельными — система сама скорректирует положение, добиваясь совпадения. Команда работает с телами, поверхностями и полигональными объектами. Результат работы команды заключается в изменении положения полигонального объекта либо одного из полигональных объектов так, чтобы отклонение между ним и вторым объектом стало минимальным.

https://vk.com/clip-29994774_456252854

Автоопределение типа поверхности при подгонке

Команда «Подгонка поверхности» дополнена функцией автоматического определения типа аппроксимирующей поверхности для выделенного участка полигонального объекта. Алгоритм анализирует геометрию участка и выбирает наиболее подходящий вариант, минимизируя отклонение результирующей поверхности от исходных данных. Если результат не полностью соответствует ожиданиям, то выбираем другой тип поверхности вручную из списка.

https://vk.com/clip-29994774_456252903

https://vk.com/clip-29994774_456252902

Диапазон значений для переменных

С командой «Проверка значений» задаём строгие ограничения для числовых параметров модели. Указываем диапазон допустимых или недопустимых значений для интересующих переменных и массы модели. В дальнейшем, при любом изменении модели система будет автоматически проверять соблюдение этих границ. Если какой‑либо параметр выйдет за пределы установленного диапазона, то сразу появится сообщение об ошибке, а соответствующая переменная подсветится в Дереве модели — так мы мгновенно обнаружим и исправим неточность.

https://vk.com/clip-29994774_456252865

Замена группы граней

В команде «Заменить грани» появилась замена несвязной группы граней.

Мы заменяем несвязную группу граней на другую — при этом заменяющая группа должна быть связной совокупностью граней. Особенно полезна эта функция при доработке прототипов и внесении изменений в импортированные модели.

https://vk.com/clip-29994774_456252873

Копирование компонентов через буфер обмена

Теперь компоненты или группы компонентов в сборке можно просто скопировать через контекстное меню. Для их выделения рамкой достаточно включить фильтр «Компоненты».

Компоненты можно копировать через буфер обмена и вставлять в эту же или другую модель, в том числе в процессе контекстного редактирования. Для копирования можно выбрать любой компонент на любом уровне вложенности, а вставка производится на первый уровень. При необходимости во время копирования включаем сохранение сопряжений между копируемыми компонентами и между ними и системой координат содержащей их модели.

https://vk.com/clip-29994774_456252888

Несколько объектов в качестве сечения

В командах Элемент вращения, Поверхность вращения и Поверхность выдавливания можно указать не один, а несколько объектов для использования в качестве сечения.

https://vk.com/clip-29994774_456252906

Массивы в 2D

В 2D появились полноценные аналоги 3D‑массивов, с их помощью мы создаём упорядоченные группы графических объектов по сетке или концентрической сетке, управляем количеством и расположением экземпляров, убираем лишние элементы и добавляем управляющие размеры для гибкой настройки. При необходимости массив можно разрушить — и все элементы станут самостоятельными объектами.

https://vk.com/clip-29994774_456252943

Переработано окно параметров

Окно параметров системы (вызываемое командой Настройка — Параметры...) стало гораздо удобнее для работы. Раньше, чтобы найти нужный параметр, приходилось последовательно открывать вкладки, разделы и подразделы. Теперь всё иначе: все настройки собраны в одном прокручиваемом списке. Можно либо просмотреть их все, либо сразу перейти к нужному разделу с подразделами.

https://vk.com/clip-29994774_456252989

Удобнее стало искать параметры — достаточно ввести название в строку поиска, и система покажет подходящие варианты.

https://vk.com/clip-29994774_456252983

Мы также обновили элементы управления: вместо громоздких групп опций теперь используются компактные выпадающие списки. Некоторые параметры были перенесены в другие разделы, чтобы группировка стала логичнее и понятнее.

https://vk.com/clip-29994774_456252979

И ещё одно важное улучшение: теперь прямо в окне параметров можно настроить сам интерфейс программы — выбрать цветовую схему, язык, размер значков, настроить клавиатуру и положение вкладок. Раньше для этого нужно было заходить в отдельное меню.

https://vk.com/clip-29994774_456252990

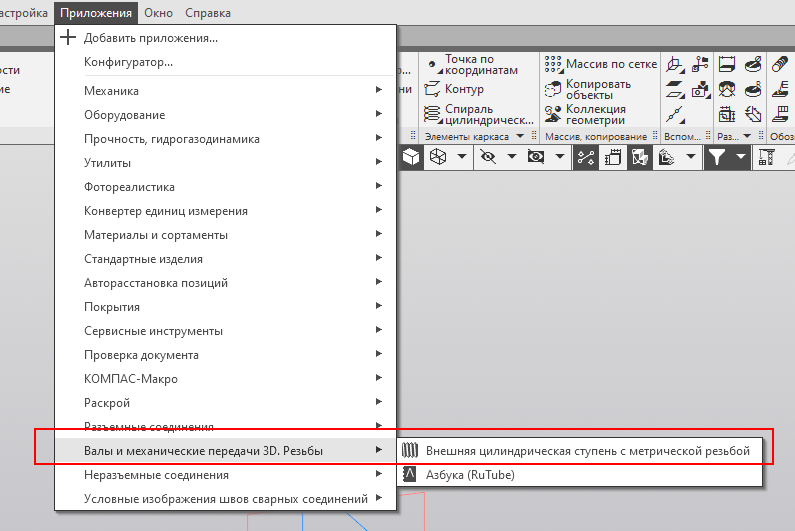

Резьба в новом приложении

Цилиндрические элементы с метрической резьбой в модели теперь строятся в отдельном приложении, для его установки надо установить пакет обновления 24.07.

Новая фотореалистика

Появился новый модуль «Фотореалистика», который поможет создавать фотореалистичные изображения трёхмерных моделей. Импортировать модель можно в одном из двух режимов: либо как единую поверхность, либо как набор поверхностей — и каждой назначить свой материал из встроенной библиотеки текстур. Визуализация происходит в режиме реального времени: мы сразу видим, как будет выглядеть финальное изображение. Когда результат нас устроит, сохраняем его в одном из популярных форматов — PNG, TIFF или JPEG — и используем для показа близким, презентаций или портфолио.

https://vk.com/clip-29994774_456252950

Новые форматы для работы с таблицами

Прямое чтение и запись файлов Excel 2007–365 (.xlsx) при работе с исполнениями, семействами, кривыми и другими объектами — давно ждали. Забываем про установку OpenOffice или LibreOffice: формат Calc (.ods) теперь поддерживается напрямую, без дополнительных программ.

Остальные новинки

Трехмерное моделирование

Новые способы построения конуса

Упрощена работа с элементарными телами.

Добавлены команды построения геометрического тела в виде прямого кругового конуса.

Конус по центру основания, диаметрам и высоте: https://vk.com/clip-29994774_456252842

Конус по центру основания, диаметрам и углу: https://vk.com/clip-29994774_456252843

Конус по двум дугам: https://vk.com/clip-29994774_456252844

Средняя поверхность

Данная поверхность подойдёт для подготовки моделей к расчётам, создания литейных моделей, упрощения сложной геометрии.

Добавлена команда Средняя поверхность, предназначенная для построения поверхности, которая является геометрическим местом точек, равноудаленных от двух указанных поверхностей.

https://vk.com/clip-29994774_456252849

https://vkvideo.ru/video-29488911_456240248

Изменить положение граней

Добавлена новая команда прямого редактирования — Изменить положение граней.

https://vk.com/clip-29994774_456252851

https://vk.com/clip-29994774_456252850

Она позволяет сдвинуть выбранные грани в заданном направлении на определенное расстояние или повернуть их вокруг заданной оси на определенный угол.

https://vk.com/clip-29994774_456252856

https://vk.com/clip-29994774_456252852

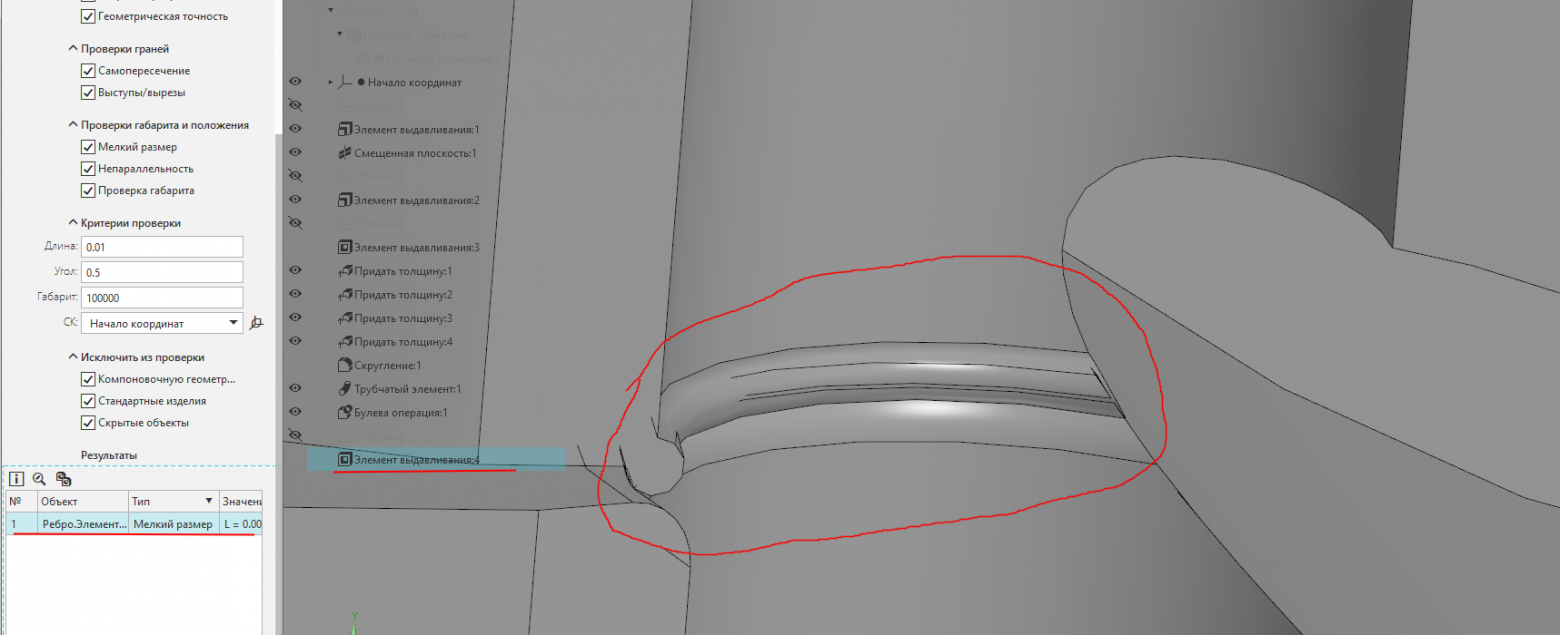

Проверка геометрии на корректность

Команда позволяет находить потенциальные проблемы в моделях, которые могут осложнить дальнейшую работу с моделью.

Добавлена команда Проверка геометрии, предназначенная для диагностики тел, поверхностей и граней на корректность математического описания. Выполняется для отдельных выбранных объектов либо для всех объектов, входящих в сборку или в указанный компонент.

https://vk.com/clip-29994774_456252855

Производятся следующие проверки:

− Пересечения граней — выявление граней тела (или поверхности), пересекающих другие его грани без образования общего ребра,

https://vk.com/clip-29994774_456252861

− Открытые ребра — выявление открытых ребер, а также наложенных друг на друга открытых ребер одного и того же тела/поверхности/грани,

https://vk.com/clip-29994774_456252859

− Геометрическая точность — выявление геометрически неточных вершин и ребер, допустимое отклонение положения объектов от теоретически точного задается пользователем,

https://vk.com/clip-29994774_456252863

− Самопересечение — выявление самопересекающихся граней и границ граней,

https://vk.com/clip-29994774_456252862

− Выступы/вырезы — выявление граней, у которых угол между ребрами при общей вершине меньше заданного.

https://vk.com/clip-29994774_456252860

− Мелкий размер — выявление объектов с размером меньше заданного,

https://vk.com/clip-29994774_456252858

− Непараллельность — выявление ребер, расположенных относительно осей указанной системы координат под углом меньше заданного,

https://vk.com/clip-29994774_456252857

− Проверка габарита — выявление объектов, находящихся за пределами куба заданных размеров с центром в начале абсолютной системы координат. Имеется возможность исключения из проверки компоновочной геометрии, стандартных изделий, скрытых объектов.

https://vk.com/clip-29994774_456252864

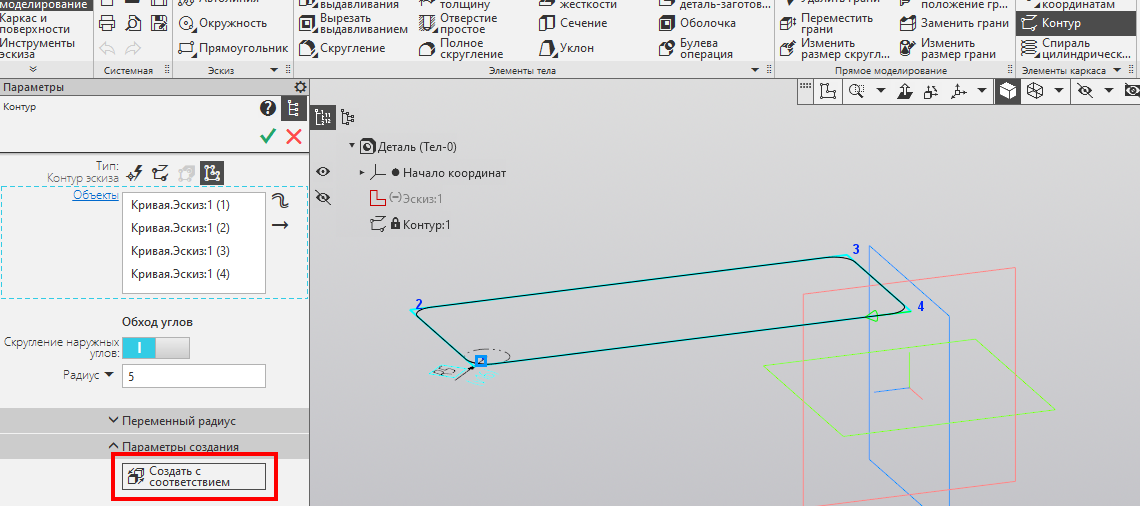

Редактирование контуров с соответствием

При редактировании контура стало доступно создание с соответствием. То есть, выбрав для контура новые исходные кривые, пользователь может установить соответствие между исходными и новыми сегментами контура. Благодаря этому объекты, базировавшиеся на замененных сегментах контура, не потеряют их, а будут использовать новые. Например, если некоторые сегменты контура были спроецированы в эскиз, то редактирование контура с установкой соответствия позволит получить в эскизе проекции новых сегментов. Редактирование без установки соответствия приведет к ошибкам в эскизе.

Управление копированием

Добавлена команда Управление копированием. Она позволяет найти операции копирования — в самой модели и ее компонентах до указанного уровня или только в выбранных компонентах. Для каждой операции отображается ее текущее состояние и имеется возможность управления параметрами. Например, пользователь может включить отслеживание изменений источника для тех операций копирования, у которых оно отключено, или обновить все либо выбранные операции копирования. Кроме того, имеется возможность перейти к редактированию любой операции копирования.

https://vk.com/clip-29994774_456252986

Доработана команда Продление поверхности

− Для продления той же поверхностью можно включить упрощение кромки — это позволяет увеличить длину продления в случае, когда она ограничена вырождением эквидистанты кромки исходной поверхности либо тем, что эквидистанта перестала пересекаться с продолжениями боковых ребер. Упрощённая кромка не представляет собой точную эквидистанту кромки исходной поверхности и не предполагает соблюдения заданного пользователем значения удлинения в каждой точке.

https://vk.com/clip-29994774_456252866

https://vkvideo.ru/video-29488911_456240371

− Появилась возможность выбрать результат продления, т.е. указать, должен ли добавленный участок поверхности быть новой поверхностью или частью исходной. В случае построения продления как новой поверхности можно задать в качестве кромки ребро, не являющееся открытым, и выбрать, какую из примыкающих к нему граней нужно продлить.

https://vk.com/clip-29994774_456252867

− Стало доступно продление нескольких разных поверхностей за один вызов команды.

https://vk.com/clip-29994774_456252868

Доработана команда Поверхность скругления

− добавлен способ построения без указания ориентирующей линии — достаточно указать скругляемые поверхности. Поверхность скругления получается в результате «прокатывания шарика» постоянного радиуса между скругляемыми поверхностями, а границы — в точках его касания с исходными поверхностями;

https://vk.com/clip-29994774_456252869

− добавлена возможность выбора результата операции:

− поверхность скругления и исходные грани в неизменном виде,

− поверхность скругления и усечение исходных граней по ее границам,

https://vk.com/clip-29994774_456252870

− усечение исходных граней и сшивка их с поверхностью скругления в единую поверхность.

https://vk.com/clip-29994774_456252872

https://vk.com/clip-29994774_456252871

Доработаны команды Свернутая кривая и Развернутая кривая

− обе команды теперь работают с поверхностями выдавливания и развертываемой линейчатой поверхностью: можно свернуть кривые и точки на эти поверхности и развернуть с них,

https://vk.com/clip-29994774_456252874

− в команде Свернутая кривая появилась возможность обрезки свернутой кривой ребрами, ограничивающими поверхность, т.е. граничными ребрами и ребрами вырезов, если они имеются,

https://vk.com/clip-29994774_456252976

− в команде Развернутая кривая теперь возможно управлять положением линии разреза — линии на замкнутой цилиндрической и конической поверхности, в точках пересечения с которой кривая будет разделена перед разворачиванием.

https://vk.com/clip-29994774_456252977

Доработана команда Семейство моделей

− Реализована возможность создания заготовки таблицы семейства. Пользователь выбирает свойства и переменные, которые требуется включить в таблицу. Затем он задает параметры файла таблицы, открывает этот файл в табличном редакторе, заполняет ее. В результате получается таблица, заголовки столбцов которой совпадают с именами свойств и переменных, что является необходимым условием работоспособности таблицы семейства.

https://vk.com/clip-29994774_456252987

− Добавлены следующие способы задания свойств моделей-экземпляров семейства:

− Определение плотности материала по его наименованию, если в настройках шаблона семейства выбран способ расчёта МЦХ «По плотности». Просто убедитесь, что материал есть в таблице семейства и в справочном файле плотностей (Graphic.dns) — тогда система сама подберёт экземпляру плотность, соответствующую этому материалу.

− Присвоение экземпляру произвольного значения массы из таблицы семейства. Оно доступно при условии, что способ расчета МЦХ шаблона семейства — По массе. Замечание: Аналогичные возможности задания свойств появились при создании в модели исполнений путем чтения данных из таблицы, их доступность зависит от способа расчета МЦХ базового исполнения.

Доработана команда Изменить положение

− ребра, грани и вершины после выполнения операции сохраняют свои системные имена, благодаря чему базирующиеся на них объекты (например, размеры или сопряжения) корректно перестраиваются, а листовое тело в результате перемещения не теряет своих свойств,

https://vk.com/clip-29994774_456252875

− добавлена возможность применения команды к кривым и точкам, а не только к телам и поверхностям, кроме того, теперь для изменения положения можно одновременно выбрать несколько объектов, в том числе разных типов,

− при способе перемещения относительно системы координат стали доступны размеры операции — расстояния смещения и углы поворота; таким образом, теперь эти значения можно редактировать в графической области: при выполнении/редактировании операции, или в режиме отображения размеров выбранного элемента, или как производные размеры операции.

https://vk.com/clip-29994774_456252878

− опция Удалить исходный объект исключена; добавлены опции Скрыть исходные кривые и Сохранить копии тел и поверхностей,

https://vk.com/clip-29994774_456252877

Доработана команда Анализ отклонений

− стало доступно измерение отклонения не только между телом/поверхностью и полигональным объектом, но и между двумя телами/поверхностями/полигональными объектами в разных комбинациях,

https://vk.com/clip-29994774_456252879

− появилась настройка точности измерения, управляющая количеством точек, в которых измеряются отклонения между объектами,

− добавлена возможность задания допустимого диапазона отклонений и особого выделения на цветовой карте тех областей анализируемых объектов, где отклонения не выходят за пределы этого диапазона; если диапазон задан, то количество попадающих в него точек отображается в таблице результатов,

https://vk.com/clip-29994774_456252880

− собственно процесс анализа запускается пользователем после завершения настройки и отображается в виде индикатора в левом нижнем углу экрана; при необходимости процесс можно прервать (ранее запуск выполнялся автоматически после выбора объектов, а прерывание было невозможно),

https://vk.com/clip-29994774_456252881

− при наведении курсора мыши на цветовую карту около него отображается значение отклонения в точке, находящейся под курсором,

https://vk.com/clip-29994774_456252883

− изменены названия точек, в которых отображаются предельные значения отклонений: было «L_min» и «L_max», стало, соответственно, «EI» и «ES».

https://vk.com/clip-29994774_456252884

Стандартное изделие, вставленное в деталь, теперь может быть преобразовано в заготовку. Созданная таким образом заготовка учитывается в чертеже детали и в спецификации сборки, содержащей деталь с заготовкой. Возможность редактирования стандартного изделия-заготовки средствами Справочника Стандартные изделия сохраняется.

https://vk.com/clip-29994774_456252885

Доработаны слои

Улучшения и новые возможности работы со слоями:

− Если подсборка размещена в сборке способом На слоях-источниках, то любой компонент этой подсборки может быть перенесен на произвольно выбранный слой сборки. Таким образом можно, например, расположить крепежные изделия из всех подсборок на одном слое сборки — это позволит при необходимости быстро скрыть весь крепеж.

− При настройке свойств объекта появилась возможность выбора слоя, на котором он должен находиться: текущий слой или слой с заданным номером. При отсутствии слоя с этим номером он автоматически создается при создании объекта. Выбор слоя доступен для объектов, которые могут размещаться на слоях: вспомогательных плоскостей и осей, точек, кривых и т.п. Сделанную настройку свойств объектов можно сохранить в файл и прочитать из файла — например, на другом рабочем месте.

− Если в модели больше одного слоя, то:

− объекты, видимость которых определяется По слою, имеют специальную пиктограмму видимости в Дереве модели (ранее они имели пиктограмму Видимый),

− включить для объекта определение видимости способом По слою можно в Дереве модели (ранее — только на Панели параметров).

− Дерево слоев теперь размещается на отдельной панели, отображение которой включается командой Настройка — Панели — Слои или комбинацией клавиш Ctrl+L. Ранее для работы со слоями требовалось переключить Дерево построения в соответствующий режим.

https://vk.com/clip-29994774_456252892

− Выделение объектов путем указания содержащего их слоя производится на Панели параметров, а не в диалоге, как ранее. Благодаря этому выделение объектов указанным способом может быть запущено как подпроцесс другого процесса, например, создания отчета по сборке.

https://vk.com/clip-29994774_456252893

− Добавлена команда создания слоев, позволяющая одномоментно создать в модели до 999 новых слоев.

https://vk.com/clip-29994774_456252894

Новые возможности выбора объектов

− Добавлена команда Выбор по источнику. Она отображает список всех компонентов текущей модели, которые являются вставками внешних файлов, названия этих файлов и пути к ним. Доступен фильтр по типу компонента, например, можно оставить в списке только сборки или только стандартные изделия. Одинаковые вставки, в том числе находящиеся на разных уровнях, отображаются в списке одной строкой. Выделение строки выделяет все вставки соответствующего компонента и наоборот, выделение компонента выделяет строку и, следовательно, все остальные вставки этого же компонента, если они есть. Выделение компонента по источнику может быть полезно, если требуется заменить все вставки определенной модели другой моделью.

https://vk.com/clip-29994774_456252895

− Если при выполнении операции указан неподходящий для активного регистратора объект, то — при условии, что включен хотя бы один фильтр — производится поиск удовлетворяющих фильтру объектов в составе указанного. Если эти объекты подходят для регистратора, то они заносятся в него. Например, чтобы в команде Проверка непрерывности выбрать все имеющиеся в модели кривые, можно включить фильтр Кривые и указать в Дереве корневой элемент.

https://vk.com/clip-29994774_456252896

− На контекстную панель, возникающую при выделении объекта в сборочной модели, добавлен иерархический список объектов, включающих выделенный: от операции до корневого элемента Дерева. Выбрав нужную строку в этом списке, можно указать тот или иной из объектов, содержащих выделенный.

https://vk.com/clip-29994774_456252897

− В дополнительном окне модели можно быстро указать тела и поверхности, видимые либо невидимые в проекциях на основные плоскости. Это упрощает, например, создание модели-макета: для ее получения можно скопировать в новую модель только видимые тела исходной модели.

https://vk.com/clip-29994774_456252898

Новые элементы на панели быстрого доступа

На Панель быстрого доступа добавлены элементы, управляющие процессом указания кривых:

− Кнопка Выбирать части кривых — для задания способа выбора кривых: целиком или по частям, которые образуются при пересечении кривой с другими кривыми. Кнопка присутствует на Панели быстрого доступа при работе со следующими объектами:

− контур и эквидистанта;

https://vk.com/clip-29994774_456252900

− трубчатый элемент, элемент по траектории и поверхность по траектории;

− поверхность конического сечения и линейчатые поверхности, кроме линейчатой поверхности по двум поверхностям;

− точка на кривой;

− эскиз — в процессе его размещения на траектории.

− Список вариантов выбора кривых, составляющих неветвящуюся цепочку:

Одиночная — выбор каждой кривой по отдельности и Соединенные — выбор всей цепочки. Список присутствует на Панели быстрого доступа при работе с командой Контур и заменяет имевшийся в ней переключатель Способ прохода неветвящихся узлов.

https://vk.com/clip-29994774_456252901

Доработано копирование геометрии

Новые возможности при создании копий геометрических объектов и работе с ними:

− если для копирования выбрана операция, то в список копируемых включаются не грани этой операции, а тело или поверхность, которым она принадлежит;

− объекты-результаты копирования имеют такие же свойства и параметры, как у исходных объектов: копии поверхностей — оптические свойства, копии тел — оптические свойства и параметры МЦХ, копии точек и кривых — цвета и стили;

− фантом копируемых объектов отображается полупрозрачным (ранее был каркасный);

− если источником копии является внешняя модель, то ее можно быстро открыть — с помощью команды контекстного меню объекта-копии в Дереве модели.

https://vk.com/clip-29994774_456252991

Улучшена работа с таблицами исполнений

Улучшен процесс чтения исполнений, записанных в файле .ods или .xls: основное исполнение из файла уже не становится одним из исполнений текущей модели, как раньше. Вместо этого значения свойств основного исполнения из файла передаются в свойства основного исполнения текущей модели, а все остальные исполнения из файла размещаются в Дереве с сохранением иерархии относительно основного исполнения. Таким образом путем чтения исполнений из файла можно полностью скопировать структуру Дерева исполнений другой модели.

Массив граней

В командах построения массивов стал доступен выбор граней и, соответственно, построение их копий. Можно указать как одну, так и несколько стыкующихся друг с другом граней одного и того же тела/поверхности.

https://vk.com/clip-29994774_456252905

Доработано измерение отклонения

В случае, когда для измерения взаимного отклонения указаны поверхность и ребро другой поверхности, помимо расстояний между точками ребра и поверхности, вычисляются также углы между касательными плоскостями к поверхностям в этих точках.

https://vk.com/clip-29994774_456253007

Сечение телом или поверхностью

В команде Сечение в качестве секущего объекта теперь можно использовать тело, поверхность, связную совокупность граней тела/поверхности, а также набор несвязанных, но стыкующихся между собой граней.

https://vk.com/clip-29994774_456252907

Построение плоскости в зеркальном массиве

В команду Зеркальный массив добавлена возможность построения плоскости симметрии без выхода из процесса.

https://vk.com/clip-29994774_456252911

Доработано обозначение шероховатости в модели

При создании/редактировании обозначения шероховатости появилась возможность выбора нескольких объектов (ранее можно было выбрать только один). Если обозначение шероховатости размещается на полке линии-выноски, то доступно создание ответвлений линии-выноски, указывающих на эти объекты — при условии, что они пересекаются с плоскостью обозначения.

https://vk.com/clip-29994774_456252992

Доработано масштабирование

Если при масштабировании тела или поверхности включено сохранение копии, то в Дереве операция масштабирования имеет два подчиненных объекта:

копию исходного объекта и промасштабированное тело или поверхность (ранее — только копию исходного объекта).

https://vk.com/clip-29994774_456252912

Порядковые номера операций в дереве

Добавлена возможность отображения в Дереве модели порядковых номеров операций. Номера операций также показываются при просмотре отношений объектов, учитываются при поиске в Дереве модели, включаются в сведения, генерируемые командой Информация об объекте. Нумерация операций производится в порядке их следования в Дереве, имеющем вид истории построения, поэтому после добавления/удаления/перемещения операций нижележащие операции нумеруются заново.

https://vk.com/clip-29994774_456252913

Напряжение в графике кривизны

В команде График кривизны появилась возможность расчета напряжения кривой. Вычисленное значение отображается рядом с кривой и изменяется при ее редактировании.

https://vk.com/clip-29994774_456253008

Расчет МЦХ по массе источника

Добавлен новый способ расчета МЦХ компонента сборки: По массе источника. При этом способе масса компонента всегда берется из его файла-источника, а центр масс и моменты инерции рассчитываются по фактической геометрии или могут быть заданы вручную. Данный способ автоматически применяется к компоненту, измененному с помощью операции Деформация.

https://vk.com/clip-29994774_456252914

Доработан перебор объектов

Команда Перебор объектов теперь позволяет выделять целиком составные объекты, такие как эскизы, многосегментные кривые, поверхности, тела, компоненты. Кроме того, перебор объектов стал доступен в дополнительном окне модели.

https://vk.com/clip-29994774_456252994

Новые возможности при работе с типами загрузки

− Выбор типа загрузки компонента перед его вставкой в сборку. Это позволяет ускорить процесс добавления в сборку «тяжелых» подсборок: при выборе вставляемой модели можно установить для нее тип загрузки, например, Пустой, а затем разместить, задав координаты.

https://vk.com/clip-29994774_456252915

− Просмотр состава, т.е. списка входящих компонентов, для подсборок с типами загрузки Пустой и Габарит на всех уровнях вложенности. Информация о составе загружается в момент раскрытия ветви подсборки в Дереве — при щелчке мышью по значку «треугольник».

Редактирование в окне локальной детали

Редактирование в окне стало доступно для компонента, который является локальной деталью. Это расширяет возможности настройки отображения компонента: данный способ редактирования позволяет управлять, например, оптическими свойствами отдельных объектов.

https://vk.com/clip-29994774_456252916

Разбиение на составные части добавляемого компонента

Появилась возможность вставки компонента в сборку с включенным параметром Составные части. Ранее его включение было доступно только после вставки.

https://vk.com/clip-29994774_456252917

Улучшена навигация по модели

Для улучшения навигации по модели добавлены команды:

− Свернуть — в контекстном меню корневого элемента Дерева модели, а также ветвей Дерева. Результат работы команды:

− для корневого элемента — сворачивание всех развернутых ветвей на всех уровнях; при этом сам корневой элемент остается развернутым;

− для ветви — сворачивание всех ее подчиненных ветвей и самой ветви.

https://vk.com/clip-29994774_456252997

− Показать в дереве — в контекстном меню компонента, выделенного в графической области. Команда разворачивает Дерево модели и подсвечивает в нем выделенный компонент. Ранее команда присутствовала только в контекстном меню выделенного примитива или геометрического объекта.

https://vk.com/clip-29994774_456252996

Состав для стандартных изделий

Добавлена возможность отображения состава стандартного изделия в Дереве модели.

https://vk.com/clip-29994774_456253010

Переменная длины траектории

В набор переменных элемента и поверхности по траектории добавлена информационная переменная длины траектории.

https://vk.com/clip-29994774_456252918

Макроэлемент в эскизе доступен в модели

Следующие объекты эскиза стали видны и доступны для использования вне режима редактирования эскиза:

− кривые со стилями Основная и Осевая, содержащиеся во вставках макроэлементов,

− тексты, содержащиеся во вставках фрагментов.

https://vk.com/clip-29994774_456252934

Доработано измерение площади

При измерении площади можно указывать, помимо граней, тела и поверхности — будут вычислены площади всех их граней.

https://vk.com/clip-29994774_456252995

Перемещение исполнений в дереве

Исполнения и варианты модели, зависящие от одного того же исполнения и находящиеся на одном уровне, можно менять местами друг с другом в Дереве, перемещая их мышью.

https://vk.com/clip-29994774_456252935

Неуказанная шероховатость в дереве

Обозначение неуказанной шероховатости теперь отображается как объект в Дереве модели. Это упрощает управление видимостью обозначения и переход к его редактированию.

https://vk.com/clip-29994774_456252952

Значки отображаются в дереве отношений

Значки, для которых включено отображение в Дереве (видимость, тип загрузки, проецирование, порядковые номера и т.д.), показываются также в Дереве отношений, находящемся в нижней части Дерева модели.

https://vk.com/clip-29994774_456253009

Увеличена производительность фантомов

Значительно увеличена производительность системы КОМПАС-3D Home при отображении фантомов во время работы с большими сборками.

Увеличена производительность типов загрузки

Улучшена производительность КОМПАС-3D Home при использовании типов загрузки: снижено время, а также потребление оперативной памяти при открытии сборки с пользовательским способом загрузки, в котором компоненты второго и последующих уровней вложенности имеют тип загрузки Пустой.

Увеличена скорость перестроения моделей

Оптимизировано хранение данных в моделях, которые содержат операции, базирующиеся на одном и том же объекте, например, множество точек на одной поверхности. Благодаря оптимизации увеличена скорость перестроения и уменьшен размер файлов подобных моделей.

Графические документы

Дополнительные знаки в допуске формы

В обозначение допуска формы и расположения теперь могут включаться дополнительные знаки для указания пересекающей и ориентирующей плоскостей согласно ГОСТ Р 2.308-2023. Возможность доступна также при простановке допуска формы в модели.

Упрощено добавление ответвлений у обозначений

Ускорено добавление ответвлений у обозначений, включающих линию-выноску: процесс добавления ответвления запускается, как и раньше, щелчком по точке начала полки, но теперь он зациклен, т. е. для создания следующего ответвления не требуется повторный запуск процесса — достаточно задать точку, на которую это ответвление указывает. Для выхода из процесса нужно нажать клавишу.

https://vk.com/clip-29994774_456252944

Доработана команда Длина кривой

Усовершенствован процесс выбора кривых для измерения с помощью команды Длина кривой:

− добавлена возможность выделения кривых перед вызовом команды,

https://vk.com/clip-29994774_456252939

− после вызова команды кривые можно выделять охватывающей или секущей рамкой, удерживая клавишу для инвертирования выделения или для добавления к уже выделенным; щелчок на свободном поле отменяет выделение всех кривых.

https://vk.com/clip-29994774_456252940

Ячейки основной надписи можно связать со свойствами

Появилась возможность связывания ячеек основной надписи чертежа с произвольно выбираемыми свойствами из библиотек свойств. Данная настройка производится при редактировании основной надписи, входящей в оформление чертежа, и позволяет отразить в нем значения пользовательских свойств, в том числе отразить в ассоциативном чертеже значения пользовательских свойств, заданных в модели, которая спроецирована в этот чертеж.

https://vk.com/clip-29994774_456252941

Лист чертежа по образцу

Появилась возможность добавления в чертеж листа по образцу уже имеющегося. При этом новый лист размещается после листа-образца и имеет такие же формат, оформление, кратность и ориентацию. Работа со свойствами и отчетами На Панели состава изделия появилась возможность выделения нескольких произвольно выбранных составных частей и одновременного единообразного изменения их свойств.

https://vk.com/clip-29994774_456252958

Общее

Изменено умолчательное имя файла

Изменена умолчательная настройка КОМПАС-3D, поменялись следующие параметры:

− имя файла КОМПАС-документа по умолчанию: было Наименование + Обозначение, стало Обозначение + Наименование;

− умолчательная схема стандартных видов: была Z-аксонометрия, стала Y-аксонометрия.

Изменен стандартный шрифт

Изменен шрифт КОМПАС-документов всех типов: теперь во вновь создаваемых документах используется юникодный шрифт GOST type AU. В документах предыдущих версий применялся неюникодный шрифт GOST type A. Для обеспечения указанной замены были откорректированы настройки новых документов, шаблоны, основные надписи и оформления, исходный файл спецзнаков GRAPHIC.SSS и двоичный файл спецзнаков GRAPHIC.BSS, шрифты GOST type AU и GOST type BU.

Доработаны ссылки

Новые возможности при создании и редактировании ссылок в диалоге Ссылка:

− для ссылки на свойство стало доступно округление до указанного знака — при условии, что значением свойства является число (ранее округление было доступно только для ссылок на переменные);

https://vk.com/clip-29994774_456252973

− если редактируется нерабочая ссылка, то в диалоге отображается текст, который она содержала в последний раз, а также предупреждение о том, что источник ссылки не найден.

https://vk.com/clip-29994774_456252975

Линейка прокрутки в дополнительном дереве

Добавлена возможность включения линейки прокрутки в дополнительном Дереве документа. Соответствующая опция находится в разделе Система — Экран — Цвет фона настроечного диалога.

https://vk.com/clip-29994774_456252980

Удаление клавишей Delete в списках

Добавлена возможность удаления клавишей Delete строк в списках и таблицах на Панели параметров, а также на Панели состава изделия.

https://vk.com/clip-29994774_456252839

Обновлены коды документов и порядок сортировки

Файлы Graphic.kds и Graphic.kdsp, определяющие набор доступных кодов документов и порядок сортировки документов по коду, откорректированы согласно ГОСТ Р 2.102- 2023. Файлы находятся в папке \Sys.

https://vk.com/clip-29994774_456252838

Размеры окна сохраняются между сеансами

Реализовано сохранение размера и расположения окна КОМПАС-3D Home между сеансами работы. Ранее в новом сеансе окно КОМПАС-3D Home открывалось развернутым на весь экран.

Работа со спецификацией

Автоматическое размещение подключенных документов

Реализовано автоматическое создание и размещение в разделе Документация объектов, соответствующих документам, которые связаны с подключенным к спецификации документом. Это ускоряет заполнение раздела Документация в спецификации. Например, в результате подключения к спецификации сборки, с которой связаны сборочный и габаритный чертежи, в спецификации будет создан раздел Документация, включающий сборочный и габаритный чертежи.

https://vk.com/clip-29994774_456252959

Автоперенос слишком плотного текста на новую строку

Появилась возможность автоматического переноса текста в ячейке со строки на строку. Автоперенос может быть включен/отключен для любой графы при настройке стиля спецификации или при редактировании спецификации, при редактировании спецификации также можно включить/отключить автоперенос в произвольно выбранной ячейке.

https://vk.com/clip-29994774_456252945

Выделение графы щелчком по заголовку

Появилась возможность выделения графы спецификации — щелчком по заголовку этой графы. Для выделенной графы можно просмотреть имя, которое задано ей в стиле, а также включить или отключить автоперенос строк.

Новые форматы сохранения спецификации

Добавлена возможность сохранения спецификации в форматы Excel 2007-365 (*.xlsx) и Calc (*.ods). Для сохранения в формат xlsx не требуется (а при сохранении в формат xls — перестало требоваться) наличие на рабочем месте установленной программы Microsoft Excel.

Ручное редактирование заголовков дополнительных разделов

Появилась возможность ручного редактирования заголовков для блоков дополнительных и вложенных разделов. Заданный текст подставляется в заголовок вместо конструкции вида #XXX#, вводимой при настройке стиля спецификации. Ранее способ редактирования заголовка был только один — подключение документа, обозначение которого заменяло указанную конструкцию.

Соответствие ГОСТ Р 2.106-2019

Стили простой и групповых спецификаций приведены в соответствие с ГОСТ Р 2.106- 2019:

− добавлен раздел Программные изделия и базы данных;

− в стили групповых спецификаций, в раздел Комплекты, добавлены блоки вложенных разделов;

− в раздел Комплекты добавлен блок вложенных разделов Упаковка;

− изменено наполнение блока вложенных разделов Комплект инструмента и принадлежностей: теперь он содержит только разделы Инструмент, Принадлежности, Приспособления, Материалы.

Подменю Редактировать объект

Команда Редактировать объект спецификации в контекстном меню выделенного графического объекта, входящего в несколько объектов спецификации, теперь имеет подменю для выбора нужного объекта спецификации (ранее команда вызывала диалог со списком объектов).

Импорт и экспорт

Импорт в текущую модель

Добавлена команда Импорт в текущую модель. Она позволяет импортировать в текущую модель трехмерные объекты из файлов обменных (STEP, JT, IGES, ACIS и т.д.) и проприетарных (UGS/NX, ProE/Creo, SolidWorks т.д.) форматов. Импорт из форматов, предусматривающих настройку, производится с текущей настройкой; при необходимости ее можно изменить.

https://vk.com/clip-29994774_456252961

Раздел спецификации в формате JT

При записи моделей в формат JT и чтении из этого формата стала доступна передача свойства Раздел спецификации. Передача выполняется корректно для объектов, принадлежащих стандартным разделам спецификации (Документация, Комплексы, Сборочные единицы, Детали и т.д.).

Умолчательные имена для STEP и JT

При импорте сборки из форматов STEP и JT имена файлов компонентов образуются согласно настройке умолчательных имен файлов в КОМПАС-3D Home.

https://vk.com/clip-29994774_456252964

Системы координат в STEP

При импорте файла формата STEP передаются системы координат, а также имена объектов.

https://vk.com/clip-29994774_456252965

Чтение проприетарных файлов

Появилась возможность чтения моделей CAD-систем Creo, Inventor, Catia и SolidEdge без установки компонента Расширенные средства чтения проприетарных форматов.

https://vk.com/clip-29994774_456252966

Приложения

Конвертор ECAD – КОМПАС

− Добавлена возможность выбора локального или удаленного сервера ПОЛИНОМ.

− В ряде случаев, когда одинаковые компоненты с разными Позиционными обозначениями имели разные 3D-модели в зависимости от варианта посадочного места (Footprint), Конвертор запоминал первое установленное соответствие модели и имени компонента, вследствие чего добавлял в сборку одну и ту же модель независимо от ее Позиционного обозначения. Теперь добавлена проверка уникальности вставки, и пользователь может самостоятельно задать в Конверторе наименование того поля в BOM-файле, которое отвечает за Позиционное обозначение.

− Если пользователь выбирал построение реалистичной модели по BOM-файлу, содержащему идентификаторы компонентов в ПОЛИНОМ:MDM, но в базе данных ПОЛИНОМ этих компонентов не было, система зависала. Теперь в этой ситуации Конвертор переходит к построению условной габаритной модели.

Оборудование. Кабели и жгуты

− Построение «общих участков», которые моделируют пучки проводников, занимало очень много времени во всем процессе создания модели жгута/кабеля. Теперь время построения «общих участков» существенно уменьшилось за счет оптимизации и изменения методики построения.

− По причине, указанной в предыдущем пункте, также значительно уменьшилось время построения развертки, так как общие участки на развертке отображаться не будут. На формирование плазовой разметки это практически не влияет, поскольку точки ответвлений остаются на месте.

− Если на каком-либо общем участке была сформирована оплетка или внешняя трубка, они будут отображены в развертке.

− Добавлена возможность не отрисовывать линии-выноски с БЦО при его присвоении компонентам сборки.

− Добавлена возможность импорта из САПР МАКС наборов вспомогательных материалов к жгутам и соединителям.

− В импорте данных из САПР МАКС добавлена возможность импортировать только список компонентов, или только список соединений, или только список материалов к жгуту.

− Реализована возможность выбора в ПОЛИНОМ:MDM и автоматического размещения в головной сборке или в подсборках жгутов тех компонентов, для которых в обменном XML-файле из САПР МАКС или КОМПАС-Электрик определен уникальный глобальный идентификатор ID PartLib (location). Компоненты размещаются в сборке как библиотечные элементы с разделом спецификации, установленным в ПОЛИНОМ.

− Добавлена возможность выбора локального или удаленного сервера ПОЛИНОМ.

Валы и механические передачи

− Реализован механизм создания и редактирования механических передач непосредственно в сборочной модели. Сборки цепных и ременных передач (кроме передачи с круглозвенной цепью) сразу после построения содержат модели цепей и ремней. Такой подход к проектированию передач облегчает правильное позиционирование элементов передачи относительно друг друга. Модель каждого элемента хранится в отдельном файле и доступна для редактирования штатными средствами приложения. После редактирования происходит перегенерация измененного элемента, и сборка проектируемой передачи перестраивается. Для элементов передач, спроектированных в сборке, средствами приложения можно создавать чертежи, которые будут связаны с моделями соответствующих деталей.

https://vk.com/clip-29994774_456252946

− Добавлена возможность проектирования и расчета новых типов механических передач:

− Цепная передача с круглозвенной цепью,

https://vk.com/clip-29994774_456253011

− Планетарно-цевочная передача,

https://vk.com/clip-29994774_456253013

− Шестеренный насос внешнего зацепления.

https://vk.com/clip-29994774_456253015

− Доработан расчет конической передачи с круговыми зубьями. Диаметр зуборезной головки может быть выбран из расширенного диапазона значений или задан произвольно.

− При расчете передач, в которых есть цилиндрическая шестерня, добавлена возможность выбора степени точности, вида сопряжения и вида допуска на боковой зазор из таблицы со списками базовых и пользовательских вариантов.

− Для эвольвентных шлицев по ОСТ 1.00086-73 разрешен выбор закругленной формы дна впадины, а также добавлен расчет допусков с учетом или без учета химико-термической обработки.

− В расчетах клиноременной и плоскоременной передачи при подборе геометрических параметров реализована возможность назначения нестандартного расчетного диаметра шкива, а также ввода нестандартной (заказной) длины ремня.

− Доработана геометрия 2D-построений в местах сопряжений шпоночного паза и канавки под выход шлифовального круга.

− При вводе параметров резьбы появилась возможность отключить построение сбега резьбы.

− В 2D-документах появилась возможность добавить выноску с обозначением шлицев.

− При проектировании нестандартных прямобочных шлицев добавлена возможность задавать произвольные (из базы полей допусков) или числовые поля допусков.

− Увеличено количество полей ввода (диаметр и длина), при вводе значений в которые можно снимать размеры с чертежа.

− Для всех типов шлицев реализован выбор типа инструмента. При выборе инструмента Долбяк выхода фрезы не будет.

− Во всех диалогах, где предусмотрен ввод параметров скругления, убран выбор направления скругления. Теперь направление определяется автоматически.

− Для цилиндрических шестерен появилась возможность проектирования буртиков для выделения нитроцементируемой (цементируемой) зоны зубьев шестерни.

− Для цилиндрических шестерен внешнего зацепления добавлена таблица параметров со всеми вариантами контроля. Такая таблица обычно используется при разработке чертежей под заказ, т. к. заранее неизвестно, какой способ контроля будет использовать заказчик.

− Для канавок под выход шлифовального круга добавлена возможность построения всех видов, предусмотренных ГОСТ 8820-69 и ГОСТ 18430-73.

− Для вырезов по круговому массиву добавлены:

− возможность неравномерного углового распределения отверстий (задается в виде таблицы);

− возможность произвольного задания глубины для сквозных отверстий (например, когда требуется прорезать еще и следующую ступень); в поле ввода значения глубины отверстия доступен ввод формул геометрического калькулятора приложения;

− новые типы отверстий: коническое, с цековкой и фаской;

− выбор типа резьбы для резьбового отверстия.

− На рейках (круглой и круглой со срезом) добавлена возможность построения шпоночного паза.

− Реализовано построение профиля червяка ZK1.

− Реализован новый вид ступени — пользовательская ступень. Пользователь по определенным правилам может создать фрагмент с геометрией ступени (внешней или внутренней) и загрузить ее в модель вала.

− По аналогичным правилам возможно создание пользовательского кольцевого выреза для ступени и пользовательского выреза (например, для создания зубчатого сектора).

Сервисные инструменты

Экспорт спецификации исключен из набора операций со спецификацией. Таким образом, конвертация спецификации в форматы dBase III DOS и dBase III Windows более недоступна. Конвертация в формат Excel производится с помощью команды Файл — Сохранить как.

Оборудование: Развертки

Добавлены новые элементы:

− Тройник тип 4,

− Тройник тип 5.

https://vk.com/clip-29994774_456253016

− Добавлен новый тип Патрубка переходного с круга на прямоугольник — тип 2. Прежний Патрубок переходный тип 2 переименован в «Утку».

https://vk.com/clip-29994774_456253017

Механика: Пружины

Доработано построение видов зацепов пружины растяжения.

Оборудование: Трубопроводы

− Появилась возможность построения трубопровода от точки до точки.

https://vk.com/clip-29994774_456252949

− В интерфейсе выбора материала/элемента из справочника появилась возможность работать с избранными объектами.

Оборудование: Металлоконструкции

В интерфейсе выбора материала из справочника появилась возможность работать с избранными объектами.

Изменение комплекта поставки

В комплект поставки включено приложение Раскрой, предназначенное для решения задач раскроя материалов. Приложение предоставляет следующие возможности:

− Импорт сборок в формате КОМПАС-3D Home с автоматическим формированием контуров деталей для раскроя.

− Загрузка в приложение отсортированных по материалу и толщинам контуров деталей в форматах FRW и DXF.

− Учет направления волокон (структуры) материала.

− Автоматическое создание и редактирование карты раскроя в соответствии с выбранными параметрами.

− Назначение деловых остатков в ручном и автоматическом режимах.

− Расчет эффективности раскроя материала.

− Формирование отчетных документов.

https://vk.com/clip-29994774_456252971

Строительная конфигурация

Общие

Добавлен механизм присвоения классов при конвертации в формат IFC

https://vk.com/clip-29994774_456253024

Добавлен учет шаблонов сборки при построении 3D-моделей

ОВ/ВК/ТХ

• Актуализированы базы данных арматуры

https://vk.com/clip-29994774_456253022

• Добавлены ПАТ трубы и фитинги для них

• Добавлены трубы по ГОС Р 70628.2-2023

Менеджер объектов строительства

Панели и диалоговые окна приложения переработаны для корректного отображения на мониторах высокого разрешения, а также в режиме темная тема

Электроснабжение

• Обновлены каталоги электроаппаратов, лотков, коробов

https://vk.com/clip-29994774_456253026

• Добавлена возможность редактирования таблиц коэффициентов использования

Полный список улучшений вы можете посмотреть в файле RelNotes.pdf по ссылке или в папке с установленной программой.

Заключение

Обновлённая версия КОМПАС‑3D Home v24 получила комплексные доработки: от новых команд и инструментов прямого редактирования граней до усовершенствованных механизмов проверки геометрии и анализа отклонений. Заметно улучшена работа со слоями, копированием объектов и инструментами реверса, оптимизирована производительность при работе с большими сборками. Добавлены модуль фотореалистичной визуализации и модуль раскроя материалов, в отдельное приложение перенесена резьба и обновлены многие другие приложения.

Смотрите также:

Возможности КОМПАС-3D Home

Мини-курс проектирования под 3D-печать

Новые возможности КОМПАС-3D v19 Home

Новые возможности КОМПАС-3D v20 Home

Новые возможности КОМПАС-3D v21 Home

Новые возможности КОМПАС-3D v22 Home

Новые возможности КОМПАС-3D v23 Home

Попробовать КОМПАС-3D v24 Home:

https://kompas.ru/kompas-3d-home/download/

Где купить?

Лицензия на 1 одно рабочее место, на 1 год - 1490 руб.

Купить КОМПАС-3D v24 Home:

https://kompas.ru/kompas-3d-home/buy/
