Проверка радиожелеза относится к тому виду деятельности, про который сложно рассказать за ужином. Собеседник быстро теряет интерес, услышав про децибелы, согласование импедансов и вектор ошибки модуляции. Между тем внутри процесса скрыто довольно много поводов для профессионального скепсиса.

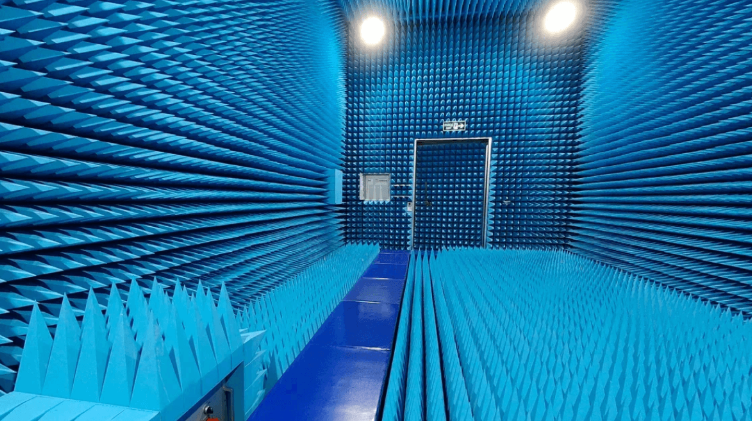

Главный инструмент для такой проверки называется безэховой камерой. Снаружи это помещение, напоминающее грузовой контейнер с толстой дверью. Изнутри стены, пол и потолок покрыты голубым или серым материалом, которому придали форму острых пирамидок. Смысл этой формы прост. Радиоволна, попавшая на поверхность, должна многократно переотразиться между гранями и потерять энергию, а не улететь обратно в комнату. Таким образом внутри камеры создают среду, в которой нет отражённых сигналов. Металлическая обшивка стен дополнительно экранирует помещение от внешних радиопередатчиков: вышек сотовой связи, телевизионных станций, Wi Fi роутеров и спутников. Внутри остаётся только то, что вы сами принесли и включили.
Зачем вообще тащить железо в эту комнату
Предположим, перед нами стоит задача измерить чувствительность приёмника или мощность передатчика нового устройства. Можно попробовать сделать это в обычном кабинете. Включить приборы, запустить софт и посмотреть на цифры. Результат окажется примерно таким же точным, как попытка взвесить кота на напольных весах, когда кот бегает по квартире с игрушечной мышью. Приёмник устройства увидит не только полезный сигнал от лабораторного генератора, но и десятки посторонних излучений. Анализатор спектра покажет смесь из полезного сигнала и помех, порождённых соседними приборами. Выделить в этом винегрете вклад конкретной микросхемы или конкретной цепи питания не получится.
В безэховой камере помехи внешнего мира отсечены. Уровень собственного фона измерительной системы на частотах порядка двух гигагерц может опускаться до минус ста шестидесяти децибел относительно милливатта (dBm). Чтобы понять, насколько это мало, полезно держать в уме ориентир. Сигнал мощностью минус сто двадцать dBm на входе типичного приёмника сотовой связи считается очень слабым. Ещё немного и устройство перестанет разбирать пакеты данных. Камера даёт возможность работать с сигналами ещё меньшего уровня, не опасаясь, что они утонут в шуме эфира.
Первые грабли на пороге камеры
Перед началом любой работы в БЭК проводят короткий и обязательный ритуал. Из карманов вынимают все устройства, способные излучать. Мобильный телефон, оставленный в кармане, способен испортить весь замер чувствительности. Оказавшись внутри металлической коробки без доступа к сети, он начнёт перебирать каналы и орать в эфир с максимальной мощностью передатчика. На частотах работы сотовой связи это даст на анализаторе мощную помеху, которая полностью перекроет слабый сигнал от лабораторного генератора. Поэтому трубку оставляют снаружи вместе с умными часами, фитнес браслетами и даже ключами с бесконтактной меткой.
После обезвреживания самого себя приступают к калибровке измерительного тракта. Под трактом понимают всё, что соединяет тестируемое устройство с анализатором или генератором: коаксиальные кабели, переходники, адаптеры. На высоких частотах любой кусок провода вносит потери. Не откалибровав систему, можно вписать в отчёт значение мощности на два децибела ниже реального. Потом долго выяснять, почему усилитель «не тянет», хотя на самом деле проблема в старом кабеле с плохим контактом.
Измерение мощности передатчика: когда двадцать три децибела превращаются в двадцать

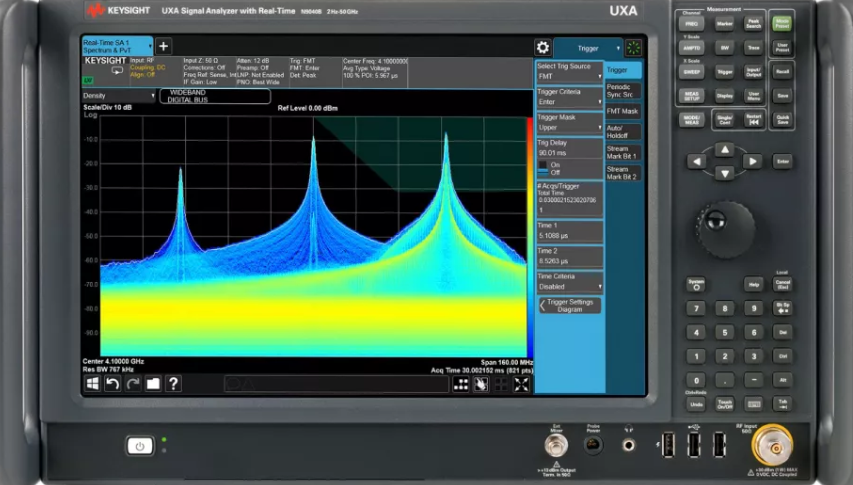

Первая процедура в камере обычно связана с проверкой выходной мощности передатчика. Согласно даташиту на применяемый чип, усилитель должен выдавать плюс двадцать три dBm. Антенный выход DUT подключают к векторному анализатору спектра.
Устройство переводят в режим непрерывной передачи. На экране прибора появляется график распределения мощности по частоте. В идеале картинка должна напоминать прямоугольник. Ровная полка в пределах рабочего канала и крутые скаты вниз за его пределами. На деле часто наблюдают два неприятных отклонения.
Первое отклонение проявляется в виде пологих «юбок» вокруг основного пика. Мощность падает не резко, а плавно, захватывая соседние каналы. Причиной служат пульсации напряжения питания усилителя. Под нагрузкой напряжение просаживается, что накладывает на несущую частоту паразитную амплитудную модуляцию. В частотной области это выглядит как расширение спектра.
Второе отклонение проявляется в появлении отдельных горбов на отстройке в несколько мегагерц от центральной частоты. Это интермодуляционные искажения третьего и пятого порядков. Возникают они, когда усилитель работает близко к насыщению. Характеристика перестаёт быть линейной. На вход подаётся чистый сигнал, а на выходе появляются составляющие, которых там быть не должно. В даташите чипа точка компрессии на один децибел обычно указана с приличным запасом. Но в реальной плате из за неоптимального согласования выхода усилителя с антенным фильтром этот запас может быть съеден полностью.
Обсуждение результатов после такого замера редко занимает больше пяти минут. Схемотехнику отправляют скриншот спектра и сообщают, что на отстройке в десять мегагерц внеполосные излучения превышают маску стандарта на пять децибел. Тот смотрит на схему согласования, матерится и идёт пересчитывать номиналы конденсаторов.
Чувствительность приёмника: охота за минус сто восемью децибелами

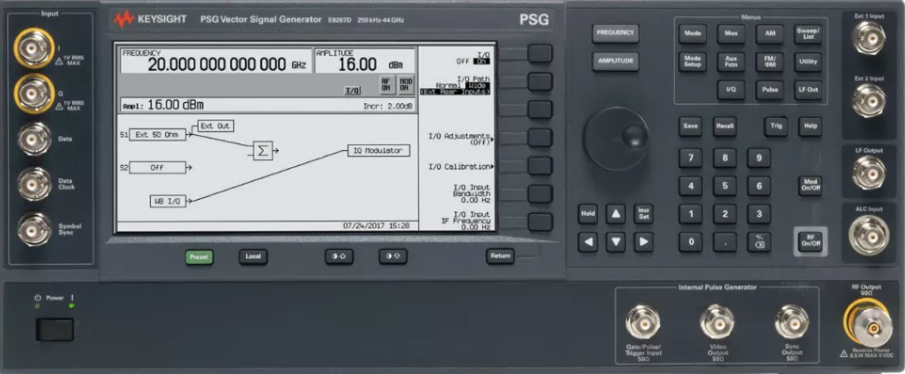

Проверка приёмного тракта требует чуть больше времени и терпения. Векторный генератор подключают к антенному входу DUT и начинают передавать пакеты данных с известной мощностью.
На старте обычно ставят комфортные минус семьдесят dBm. DUT бодро принимает все пакеты, ошибок нет. Затем оператор начинает понижать мощность сигнала с шагом в один децибел. На каждом шаге выжидают несколько секунд, чтобы накопить статистику по количеству пакетов с ошибками.
Порогом чувствительности называют мощность сигнала, при которой коэффициент пакетных ошибок достигает десяти процентов. Для устройств стандарта NB IoT этот порог должен находиться где то в районе минус ста восьми dBm. Если прибор начинает терять пакеты уже на минус ста пяти, приступают к поиску причин.
Первым делом измеряют коэффициент шума приёмного тракта. Для этого используют, например, генератор шума. Он выдаёт калиброванный широкополосный шумовой сигнал с известной мощностью. Приёмник DUT этот шум усиливает и добавляет свой собственный. Анализатор вычисляет, насколько шум на выходе приёмника превышает тепловой шум на входе. Для хорошего малошумящего усилителя коэффициент шума составляет около трёх децибел. Если прибор показывает шесть или семь, значит что то в тракте откровенно шумит.
Источником лишнего шума часто становятся цепи питания. Импульсный преобразователь напряжения, расположенный на той же плате, генерирует помехи на частоте преобразования и её гармониках. Через паразитные ёмкости и индуктивности помехи проникают на вход малошумящего усилителя. Уровень этих наводок мизерный, но в пересчёте на чувствительность приёмника он легко съедает три, а то и пять децибел. Вторая частая причина это наводки от цифровых шин данных, по которым гоняют меандры с крутыми фронтами.
EVM: почему точки на диаграмме расползаются в бесформенные облака
Параметр под названием «вектор ошибки модуляции» (Error Vector Magnitude, EVM) позволяет оценить качество формируемого сигнала в целом. Для его измерения сигнал с выхода передатчика DUT подают на анализатор. Тот демодулирует несущую, восстанавливает цифровые символы и для каждого символа определяет разницу между фактически принятым и идеальным положением. В случае модуляции QPSK анализатор строит диаграмму с четырьмя точками созвездия. В идеале точки группируются в плотные кучки. Если усилитель работает в нелинейном режиме или если фазовый шум гетеродина слишком велик, кучки расплываются. Расстояние, на которое точка улетела от своего идеального положения, и есть вектор ошибки. Прибор усредняет эти значения и выдаёт итоговую цифру в процентах.
Для простых видов модуляции допустимый EVM составляет единицы процентов. Для QAM 64 требования жёстче. Если анализатор показывает семь процентов при допустимых трёх, а даташит обещал полтора, это означает, что реальная плата работает заметно хуже лабораторного образца производителя чипа. Причина обычно кроется в опорном генераторе. Гетеродин должен выдавать стабильную частоту. На практике его частота слегка «дрожит» под воздействием шумов питания. Внешне всё выглядит прилично, но анализатор эти дрожания честно преобразует в проценты ошибок.
Щуп ближнего поля как детектор скрытых проблем

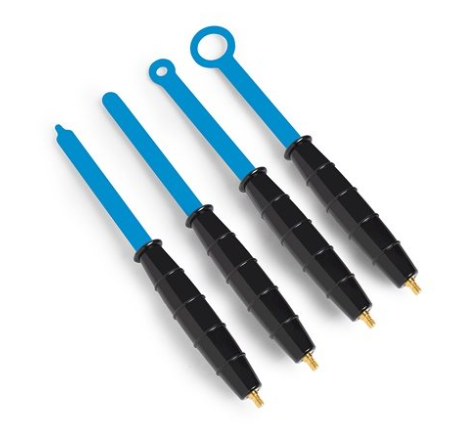

Когда измерения показывают отклонения по чувствительности или EVM, а видимых причин в схеме нет, в ход идёт «десант ближнего боя». Это щуп ближнего поля на конце тонкого коаксиального кабеля, подключаемый к анализатору спектра.
Идея метода предельно проста. Если на плате есть место, которое непреднамеренно излучает на рабочей частоте приёмника или на частоте гетеродина, анализатор спектра это покажет.
Щуп медленно водят над поверхностью платы. Экран анализатора отображает уровень сигнала на заданной частоте. Как только щуп приближается к источнику поля, амплитуда на дисплее подскакивает. Так находят всё, что плохо лежит. Кварцевый резонатор на двадцать четыре мегагерца может давать гармонику в полосе приёма. Дроссель в цепи питания радиочасти превращается в передающую антенну и транслирует шум от контроллера питания. Открытый полигон земли без нормальной зашивки переходными отверстиями начинает работать как щелевая антенна.
Устранение таких находок почти всегда связано с доработкой топологии платы. Добавить экранирующий корпус на микросхему. Перенести дроссель подальше от входных цепей приёмника. Разорвать паразитный контур дополнительным конденсатором. Все эти исправления вносятся в следующую ревизию платы. Текущая ревизия при этом остаётся в виде напоминания о том, что симулятор симулятором, а реальная медь на текстолите живёт по своим законам.
Зачем нужны многочасовые замеры в тишине
Бытует мнение, что работа в безэховой камере сродни медитации. Практика показывает иное. Скорее это напоминает длительную серию однотипных операций с перерывами на ожидание результатов накопления статистики. Сначала конфигурация генератора. Потом запуск потока пакетов. Потом изменение мощности на один децибел. Потом снова ожидание. И так несколько десятков раз для каждого из рабочих каналов.
Спешка на этом этапе обычно приводит к тому, что приходится переделывать весь цикл заново. Пропустил момент тестировщик, когда кабель чуть отошёл от разъёма, получил нереалистично плохой результат. Не проверил настройки полосы пропускания фильтра анализатора, записал в протокол мощность шума, которая на самом деле является суммой реального шума и собственных шумов прибора в широкой полосе. Приходится возвращаться и всё повторять.
Примерно после четвёртого часа таких измерений формируется устойчивое недоверие к любым красивым цифрам из даташитов. Производитель чипа даёт параметры для идеальной разводки на многослойной плате с премиальным диэлектриком, с идеальным питанием и с термостатированием. Массовый продукт делают на плате попроще, с более дешёвыми компонентами и с компромиссами по компоновке. Разница в два децибела чувствительности или мощности между лабораторным образцом и серийным устройством считается скорее нормой, чем исключением.
Поэтому каждая вернувшаяся из камеры партия протоколов измерений не радует глаз. Она содержит перечень того, что работает не так хорошо, как хотелось бы. Но именно эти протоколы дают возможность исправить поведение устройства до того момента, как оно попадёт к пользователю. Там, за пределами камеры, и без того хватает помех, бетонных стен и отражений от соседних зданий. Если железо не научилось работать даже в идеальном эфире, шансов в реальном мире у него будет немного.
Так что очередной даташит с обещанием чувствительности минус сто тридцать и мощностью плюс двадцать следует читать с карандашом в руках и с мыслью о том, что после первой же проверки в комнате с пирамидками эти цифры, скорее всего, скорректируются на пару децибел вниз. И хорошо, если только на пару.
