Недавно я наткнулся на статью о том, что в ICMP-пакеты можно вставлять произвольные данные. Сразу возникла мысль: а почему бы не попробовать загнать весь трафик через ICMP (да, о существовании ICMP-туннеля я тоже ничего не знал). Так появился проект — ICMP-туннель на уровне ядра, который:

• перехватывает исходящие TCP/UDP-пакеты;

• инкапсулирует их в ICMP эхо-запросы (тип ICMP_ECHO);

• на приёмной стороне извлекает оригинальные пакеты и передаёт их дальше.

Цель проекта — углубить знания в:

• разработке модулей ядра (работа с sk_buff, хуки Netfilter, тасклеты). На данный момент я работал с Linux только из user space;

• сетевом стеке (IPv4, Ethernet, ICMP, TCP, UDP) и, в частности, его реализации в Linux. До этого моя работа с сетевыми протоколами ограничивалась сокетами;

• механизмах перехвата и модификации пакетов.

Архитектура проекта

1. Хук NF_INET_POST_ROUTING - для пакетов, которые покинули пространство user space и готовы отправиться по сети на другую машину:

   1. фильтрует TCP/UDP-трафик;

   2. преобразует пакет в ICMP. В результате преобразования должен получиться пакет следующего вида:

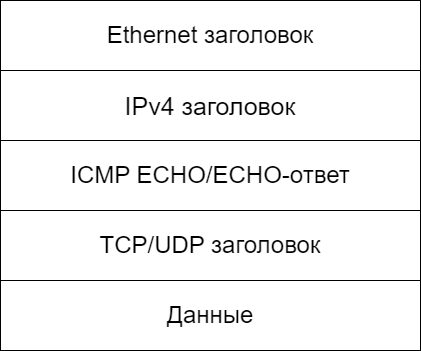

      Пакет данных

2. Хук NF_INET_LOCAL_IN - для пакетов, которые прошли все сетевые фильтры и готовы отправиться в user space:

   1. перехватывает входящие ICMP-пакеты;

   2. извлекает оригинальный TCP/UDP-пакет;

   3. направляет его в loopback-интерфейс (lo) для дальнейшей обработки системой.

3. Тасклет для отправки пакета в сетевой интерфейс.

Шаг 1. Регистрация хуков

inputHook.hook = input_hook;
inputHook.hooknum = NF_INET_LOCAL_IN;
inputHook.pf = PF_INET;
inputHook.priority = NF_IP_PRI_FIRST;
nf_register_net_hook(&init_net, &inputHook);

outputHook.hook = output_hook;
outputHook.hooknum = NF_INET_POST_ROUTING;
outputHook.pf = PF_INET;
outputHook.priority = NF_IP_PRI_FIRST;
nf_register_net_hook(&init_net, &outputHook);

Пояснения:

• NF_INET_POST_ROUTING — хук для исходящего трафика;

• NF_INET_LOCAL_IN — хук для входящего трафика;

• приоритет NF_IP_PRI_FIRST гарантирует, что наш обработчик сработает первым.

Шаг 2. Задача отправки пакета в сетевой интерфейс

struct task_data
{
    struct tasklet_struct tasklet;
    struct sk_buff *skb;
};

void send_func (unsigned long d)
{
    struct task_data *data = (struct task_data *)d;
    if (dev_queue_xmit(data->skb) != 0)
    {
        pr_err("dev_queue_xmit failed\n");
        kfree_skb(data->skb);
    }
    kfree (data);
}

Пояснения:

• В качестве механизма отложенного выполнения задачи я выбрал тасклеты. Подробнее про них можно прочитать в этой статье (https://habr.com/ru/companies/embox/articles/244071/).

• sk_buff - это основная сетевая структура в ядре Linux.

• dev_queue_xmit - функция ставит в очередь буфер для передачи на сетевое устройство.

• В случае неудачи добавления буфера в сетевой интерфейс уничтожаем sk_buff посредством вызова kfree_skb(data->skb);

• Освобождаем память, выделенную под задачу kfree (data)

Шаг 3. Хук NF_INET_POST_ROUTING

static unsigned int output_hook (void *priv, struct sk_buff *skb, const struct nf_hook_state *state)
{
    struct sk_buff *skb_out = create_packet_output (skb);
    if (!skb_out)
        return NF_ACCEPT;

    struct task_data *data = kmalloc (sizeof(struct task_data), GFP_ATOMIC);
    if (!data)
    {
        pr_err("kmalloc\n");
        kfree_skb(skb_out);
        return NF_ACCEPT;
    }
    data->skb = skb_out;
    tasklet_init (&data->tasklet, send_func, (unsigned long)data);
    tasklet_schedule (&data->tasklet);
    return NF_STOLEN;
}

Пояснения:

• Функция create_packet_output;

  • фильтрует TCP/UDP пакеты;

  • преобразует TCP/UDP пакет в ICMP;

  • формирует sk_buff для отправки в сетевой интерфейс.

• Если пакет не прошёл фильтрацию или не удалось создать sk_buff , то отправляем текущий пакет на следующий этап. Для этого возвращаем значение NF_ACCEPT;

• Создаём структуру для тасклета.

• Регистрируем отложенную задачу: tasklet_schedule (&data->tasklet);

• NF_STOLEN - сообщаем ядру, что пакет мы забрали и дальше его обрабатывать не надо. Важно использовать именно его, а не NF_DROP.

static struct sk_buff* create_packet_output(struct sk_buff* in_packet)
{
   struct iphdr* ip_in = ip_hdr(in_packet);
   uint8_t mac_out[ETH_ALEN];
   uint8_t protocol_type;
   uint16_t header_len;
   void* transport_hdr;
   uint16_t data_len;

   if (ip_in->protocol != IPPROTO_UDP && ip_in->protocol != IPPROTO_TCP)
   {
       return NULL;
   }

   if (find_mac_addr(mac_out, ip_in->daddr, in_packet->dev) < 0)
   {
       pr_info("Not found mac\n");
       return NULL;
   }

   if (skb_linearize(in_packet))
   {
       pr_info("Failed to linearize skb\n");
       return NULL;
   }


   if (ip_in->protocol == IPPROTO_UDP)
   {
       struct udphdr* in_udp = udp_hdr(in_packet);
       protocol_type = 0;
       header_len = sizeof(struct udphdr);
       transport_hdr = in_udp;
       data_len = ntohs(in_udp->len) - sizeof(struct udphdr);
   }
   else
   {
       struct tcphdr* in_tcp = tcp_hdr(in_packet);
       protocol_type = 1;
       header_len = tcp_hdrlen(in_packet);
       transport_hdr = in_tcp;
       data_len = ntohs(ip_in->tot_len) - (ip_in->ihl * 4) - header_len;
   }

   int packet_size = sizeof(struct ethhdr)
                   + sizeof(struct iphdr)
                   + sizeof(struct icmphdr)
                   + header_len
                   + data_len;

   int hh_len = LL_RESERVED_SPACE(in_packet->dev);
   int tlen = in_packet->dev->needed_tailroom;
   struct sk_buff* skb = netdev_alloc_skb(in_packet->dev, hh_len + tlen + packet_size);
   if (unlikely(!skb))
   {
       pr_err("netdev_alloc_skb failed\n");
       return NULL;
   }

   skb_reserve(skb, hh_len);
   skb->dev = in_packet->dev;
   skb->protocol = htons(ETH_P_IP);
   skb_put(skb, packet_size);
   skb_reset_network_header(skb);
   skb_set_transport_header(skb, sizeof(struct iphdr));

   struct iphdr* ip_out = ip_hdr(skb);
   ip_out->version = 4;
   ip_out->ihl = 5;
   ip_out->tos = 0;
   ip_out->tot_len = htons(packet_size - sizeof(struct ethhdr));
   ip_out->id = 0;
   ip_out->frag_off = htons(0x4000);
   ip_out->ttl = 64;
   ip_out->protocol = IPPROTO_ICMP;
   ip_out->saddr = ip_in->saddr;
   ip_out->daddr = ip_in->daddr;
   ip_out->check = 0;
   ip_out->check = ip_fast_csum((u8 *)ip_out, ip_out->ihl);

   struct transfer_header header;
   static uint8_t id = 0;
   header.id = id++;
   header.last = 1;
   header.type = protocol_type;

   struct icmphdr* icmp = icmp_hdr(skb);
   icmp->type = ICMP_ECHO;
   icmp->code = 0;
   icmp->checksum = 0;
   icmp->un.echo.id = htons(*(uint16_t*)&header);
   icmp->un.echo.sequence = 1;

   uint8_t* data_out = (uint8_t*)(icmp + 1);
   memcpy(data_out, transport_hdr, header_len);
   data_out += header_len;

   uint8_t* data_in = (uint8_t*)transport_hdr + header_len;
   memcpy(data_out, data_in, data_len);

   icmp->checksum = ip_compute_csum(icmp, sizeof(struct icmphdr) + header_len + data_len);

   skb_push(skb, sizeof(struct ethhdr));
   skb_reset_mac_header(skb);

   struct ethhdr *eth_out = eth_hdr(skb);
   memset(eth_out, 0, sizeof(struct ethhdr));
   memcpy(eth_out->h_source, skb->dev->dev_addr, ETH_ALEN);
   memcpy(eth_out->h_dest, mac_out, ETH_ALEN);
   eth_out->h_proto = htons(0x0800);

   return skb;
}

Шаг 3.1. Фильтрация TCP/UDP пакеты

struct iphdr* ip_in = ip_hdr(in_packet);
if (ip_in->protocol != IPPROTO_UDP && ip_in->protocol != IPPROTO_TCP)
{
    return NULL;
}

Пояснения:

• Анализируем заголовок сетевого уровня. Для облегчения себе жизни в рамках данной работы я решил ограничиться IPv4. Для этого вызываем функцию ip_hdr;

• За тип протокола в IPv4 отвечает поле protocol. Для TCP оно равно 6, для UDP — 17, для ICMP — 1.

Шаг 3.2. Создание sk_buff

if (ip_in->protocol == IPPROTO_UDP)
{
    struct udphdr* in_udp = udp_hdr(in_packet);
    protocol_type = 0;
    header_len = sizeof(struct udphdr);
    transport_hdr = in_udp;
    data_len = ntohs(in_udp->len) - sizeof(struct udphdr);
}
else
{
    struct tcphdr* in_tcp = tcp_hdr(in_packet);
    protocol_type = 1;
    header_len = tcp_hdrlen(in_packet);
    transport_hdr = in_tcp;
    data_len = ntohs(ip_in->tot_len) - (ip_in->ihl * 4) - header_len;
}

int packet_size = sizeof(struct ethhdr)
                    + sizeof(struct iphdr)
                    + sizeof(struct icmphdr)
                    + header_len
                    + data_len;

int hh_len = LL_RESERVED_SPACE(in_packet->dev);
int tlen = in_packet->dev->needed_tailroom;
struct sk_buff* skb = netdev_alloc_skb(in_packet->dev, hh_len + tlen + packet_size);

Пояснения:

• Рассчитываем размер заголовка транспортного уровня для старого пакета: header_len = sizeof(struct udphdr); / header_len = tcp_hdrlen(in_packet);;

• Рассчитываем размер полезных данных: data_len = ntohs(in_udp->len) - sizeof(struct udphdr); /data_len = ntohs(ip_in->tot_len) - (ip_in->ihl * 4) - header_len; ;

• Резервируем место для заголовка канального уровня: sizeof(struct ethhdr) ;

• Резервируем место для заголовка сетевого уровня: sizeof(struct iphdr);

• Резервируем место для заголовка транспортного уровня:sizeof(struct icmphdr);

• Резервируем место под полезные данные: header_len + data_len;

• Резервируем дополнительное место под данные для сетевого интерфейса LL_RESERVED_SPACE(in_packet->dev), in_packet->dev->needed_tailroom

Шаг 3.3. Формируем заголовок канального уровня

static int find_mac_addr (uint8_t* mac, uint32_t ip, struct net_device *dev)
{
    struct neighbour *neigh = __ipv4_neigh_lookup(dev, ip);
    if (neigh && (neigh->nud_state & NUD_VALID))
    {
        memcpy(mac, neigh->ha, ETH_ALEN);
        neigh_release(neigh);
        return 0;
    }
    return -1;
}

skb_push(skb, sizeof(struct ethhdr));
skb_reset_mac_header(skb);

struct ethhdr *eth_out = eth_hdr(skb);
memset(eth_out, 0, sizeof(struct ethhdr));
memcpy(eth_out->h_source, skb->dev->dev_addr, ETH_ALEN);
memcpy(eth_out->h_dest, mac_out, ETH_ALEN);
eth_out->h_proto = htons(0x0800);

Пояснения:

• На момент отправки пакета из user space у нас ещё нет протокола канального уровня, и приходится создавать его самостоятельно.

• skb->dev->dev_addr - наш MAC-адрес.

• find_mac_addr - поиск MAC-адреса получателя по его IP-адресу.

Шаг 3.4. Формируем заголовок сетевого уровня

skb_reset_network_header(skb);
skb_set_transport_header(skb, sizeof(struct iphdr));

struct iphdr* ip_out = ip_hdr(skb);
ip_out->version = 4;
ip_out->ihl = 5;
ip_out->tos = 0;
ip_out->tot_len = htons(packet_size - sizeof(struct ethhdr));
ip_out->id = 0;
ip_out->frag_off = htons(0x4000);
ip_out->ttl = 64;
ip_out->protocol = IPPROTO_ICMP;
ip_out->saddr = ip_in->saddr;
ip_out->daddr = ip_in->daddr;
ip_out->check = 0;
ip_out->check = ip_fast_csum((u8 *)ip_out, ip_out->ihl);

Пояснения:

• В качестве протокола транспортного уровня указываем ICMP.

• ip_out->version = 4 - Версия протокола

• ip_out->ihl = 5 - Длинна заголовка измеряемая в 32-битных словах

• ip_out->ttl = 64 - Время жизни пакте

Шаг 3.5. Формируем ICMP пакет

struct icmphdr* icmp = icmp_hdr(skb);
icmp->type = ICMP_ECHO;
icmp->code = 0;
icmp->checksum = 0;

struct transfer_header
{
    uint8_t id;
    uint8_t last : 1;
    uint8_t type : 3;
    uint8_t reserv : 4;
};

static uint8_t id = 0;
header.id = id++;
header.last = 1;
header.type = protocol_type;
icmp->un.echo.id = htons(*(uint16_t*)&header);
icmp->un.echo.sequence = 1;
memcpy(data_out, transport_hdr, header_len);
data_out += header_len;
uint8_t* data_in = (uint8_t*)transport_hdr + header_len;
memcpy(data_out, data_in, data_len);
icmp->checksum = ip_compute_csum(icmp, sizeof(struct icmphdr) + header_len + data_len);

Пояснения:

• Формируем ECHO-запрос: icmp->type = ICMP_ECHO;

• В пакетах echo-запрос и echo-ответ добавляются два 16-битных слова. В поле sequence храним номер фрейма, а в поле id храним заголовок нашего псевдопакета.

• Контрольная сумма для ICMP рассчитывается с учётом полезных данных.

Шаг 4. Хук NF_INET_LOCAL_IN

static unsigned int input_hook (void *priv, struct sk_buff *skb, const struct nf_hook_state *state)
{
    struct iphdr *iph = ip_hdr(skb);
    if (iph->protocol != IPPROTO_ICMP)
        return NF_ACCEPT;

    struct icmphdr *icmph = icmp_hdr(skb);

    if (icmph->type != ICMP_ECHO)
        return NF_ACCEPT;

    struct sk_buff *skb_out = create_packet_input (skb);
    if (!skb_out)
        return NF_ACCEPT;

    struct task_data *data = kmalloc(sizeof(struct task_data), GFP_ATOMIC);
    if (!data)
    {
        pr_err("kmalloc\n");
        kfree_skb(skb_out);
        return NF_ACCEPT;
    }

    data->skb = skb_out;
    tasklet_init(&data->tasklet, send_func, (unsigned long)data);
    tasklet_schedule(&data->tasklet);
    return NF_STOLEN;
}

Пояснения:

• Фильтруем все пакеты, кроме ICMP.

• Формируем sk_buff для отправки в lo.

Шаг 4.1. Формируем пакет для интерфейса lo

struct net_device *dev = dev_get_by_name(&init_net, "lo");

   static struct sk_buff* create_packet_input(struct sk_buff* in_packet)
{
   struct iphdr* ip_in = ip_hdr(in_packet);
   struct icmphdr* icmp_in = icmp_hdr(in_packet);

   uint16_t id = ntohs(icmp_in->un.echo.id);
   struct transfer_header* header = (struct transfer_header*)&id;

   if (header->type != 0 && header->type != 1)
   {
       pr_err("Unknown protocol type: %d\n", header->type);
       return NULL;
   }

   struct net_device *dev = dev_get_by_name(&init_net, "lo");
   if (!dev)
   {
       pr_err("Cannot get loopback device\n");
       return NULL;
   }

   uint8_t mac_in[ETH_ALEN];
   if (find_mac_addr(mac_in, ip_in->saddr, in_packet->dev) < 0)
   {
       pr_info("MAC address not found for %pI4\n", &ip_in->saddr);
       return NULL;
   }

   uint8_t* data_in = (uint8_t*)(icmp_in + 1);
   void* transport_in;
   uint32_t transport_header_len;
   uint16_t data_len;
   uint8_t protocol;

   if (header->type == 0)
   {
       struct udphdr* udp_in = (struct udphdr*)data_in;
       transport_in = udp_in;
       transport_header_len = sizeof(struct udphdr);
       data_len = (uint8_t*)skb_tail_pointer(in_packet)
                  - (uint8_t*)icmp_in
                  - sizeof(struct icmphdr)
                  - sizeof(struct udphdr);
       protocol = IPPROTO_UDP;
   }
   else
   {
       struct tcphdr* tcp_in = (struct tcphdr*)data_in;
       transport_in = tcp_in;
       transport_header_len = __tcp_hdrlen(tcp_in);
       data_len = (uint8_t*)skb_tail_pointer(in_packet)
                  - (uint8_t*)icmp_in
                  - sizeof(struct icmphdr)
                  - transport_header_len;
       protocol = IPPROTO_TCP;
   }

   int packet_size = sizeof(struct ethhdr)
                   + sizeof(struct iphdr)
                   + transport_header_len
                   + data_len;

   int hh_len = LL_RESERVED_SPACE(dev);
   int tlen = dev->needed_tailroom;
   struct sk_buff* skb = netdev_alloc_skb(dev, hh_len + tlen + packet_size);
   if (unlikely(!skb)) {
       pr_err("netdev_alloc_skb failed\n");
       return NULL;
   }

   skb_reserve(skb, hh_len);
   skb->dev = dev;
   skb->protocol = htons(ETH_P_IP);
   skb_put(skb, packet_size);
   skb_reset_network_header(skb);
   skb_set_transport_header(skb, sizeof(struct iphdr));

   struct iphdr* ip_out = ip_hdr(skb);
   ip_out->version = 4;
   ip_out->ihl = 5;
   ip_out->tos = 0;
   ip_out->tot_len = htons(packet_size - sizeof(struct ethhdr));
   ip_out->id = 0;
   ip_out->frag_off = htons(0x4000);
   ip_out->ttl = 64;
   ip_out->protocol = protocol;
   ip_out->saddr = ip_in->saddr;
   ip_out->daddr = ip_in->daddr;
   ip_out->check = 0;
   ip_out->check = ip_fast_csum((u8 *)ip_out, ip_out->ihl);

   if (protocol == IPPROTO_UDP)
   {
       struct udphdr* udph = udp_hdr(skb);
       struct udphdr* udp_in = (struct udphdr*)transport_in;

       udph->source = udp_in->source;
       udph->dest = udp_in->dest;
       udph->len = udp_in->len;
       udph->check = 0;

       uint8_t* data_out = (uint8_t*)(udph + 1);
       memcpy(data_out, data_in + sizeof(struct udphdr), data_len);

   }
   else
   {
       struct tcphdr* tcph = tcp_hdr(skb);
       struct tcphdr* tcp_in = (struct tcphdr*)transport_in;

       memcpy(tcph, tcp_in, transport_header_len);
       tcph->check = 0;

       uint8_t* data_out = (uint8_t*)tcph + transport_header_len;
       memcpy(data_out, data_in + transport_header_len, data_len);

       int tcplen = transport_header_len + data_len;
       tcph->check = tcp_v4_check(tcplen,
                                   ip_out->saddr,
                                   ip_out->daddr,
                                   csum_partial((char *)tcph, tcplen, 0));
       skb->ip_summed = CHECKSUM_NONE;
   }

   skb_push(skb, sizeof(struct ethhdr));
   skb_reset_mac_header(skb);

   struct ethhdr *eth_out = eth_hdr(skb);
   memset(eth_out, 0, sizeof(struct ethhdr));
   memcpy(eth_out->h_source, mac_in, ETH_ALEN);
   memcpy(eth_out->h_dest, dev->dev_addr, ETH_ALEN);
   eth_out->h_proto = htons(ETH_P_IP);

   return skb;
}

Шаг 5. Проверяем

1. Создадим 2 виртуальные машины и объединим их в общую сеть. Для этих целей я использовал VirtualBox.

2. Соберём модуль под нашу платформу.

3. Загрузим его с помощью команды ismod на обеих виртуальных машинах.

4. На приёмной стороне выполняем следующие команды:

   nc -ul 4020  # Принимаем UDP-пакеты на 4020 порт
   tcpdump -I enp0s3 – w captureEnp.pcap # Запись интернет-трафика на интерфейсе enp0s3 (интерфейс, через который связаны наши виртуальные машины)
   tcpdump -I lo – w captureLo.pcap

5. На второй виртуальной машине вводим следующую команду и вводим текст в консоли:

   nc – u ip 4020

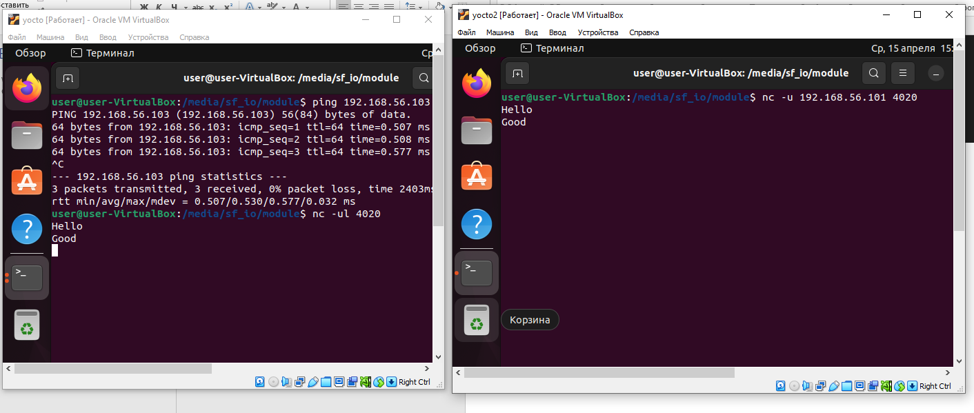

6. Получаем сообщение на приёмной стороне:

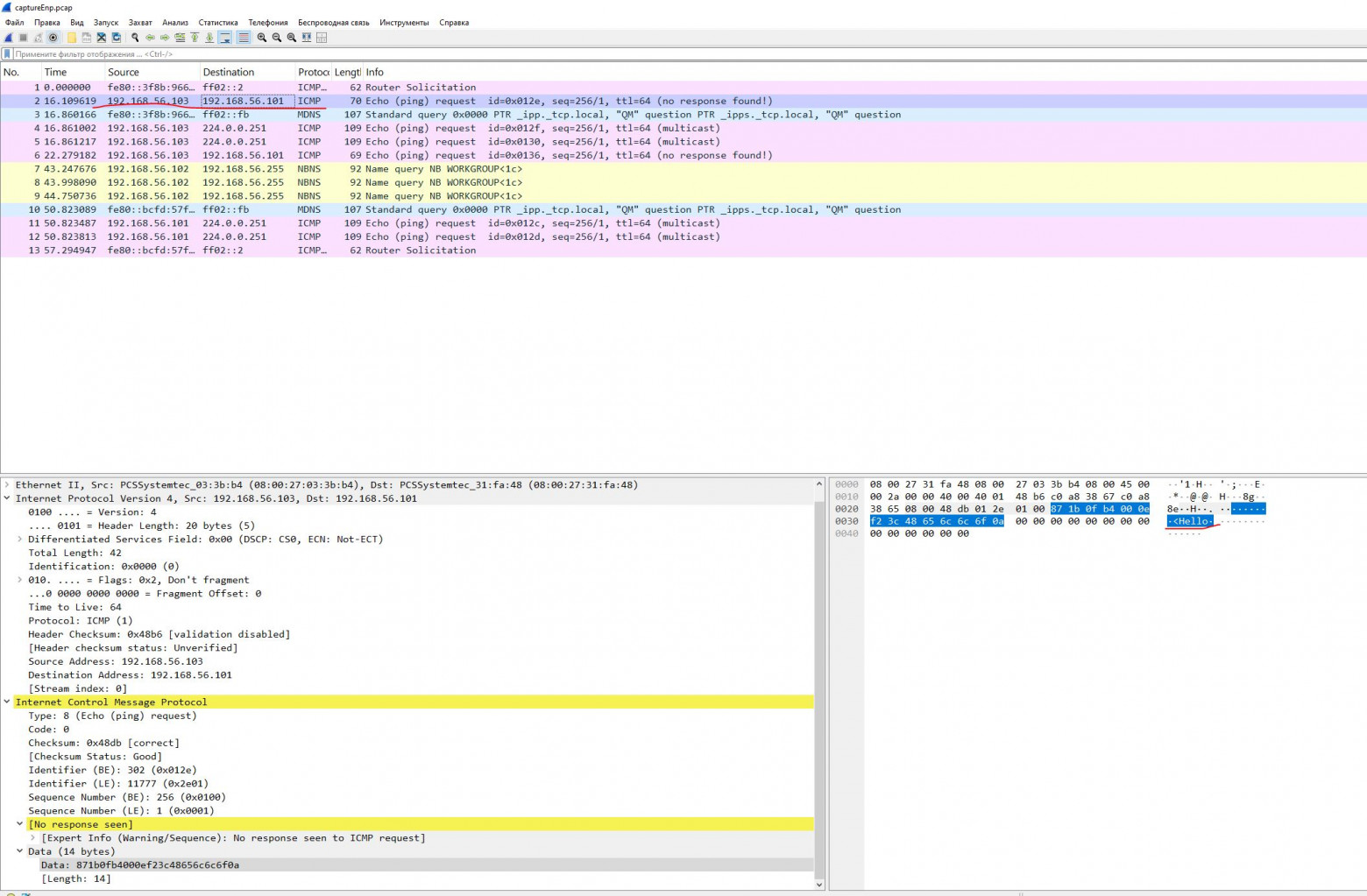

7. Открываем файл captureEnp.pcap с помощью Wireshark и видим наше сообщение с текстом Hello, завёрнутое в ICMP-пакет:



   ICMP-Пакеты

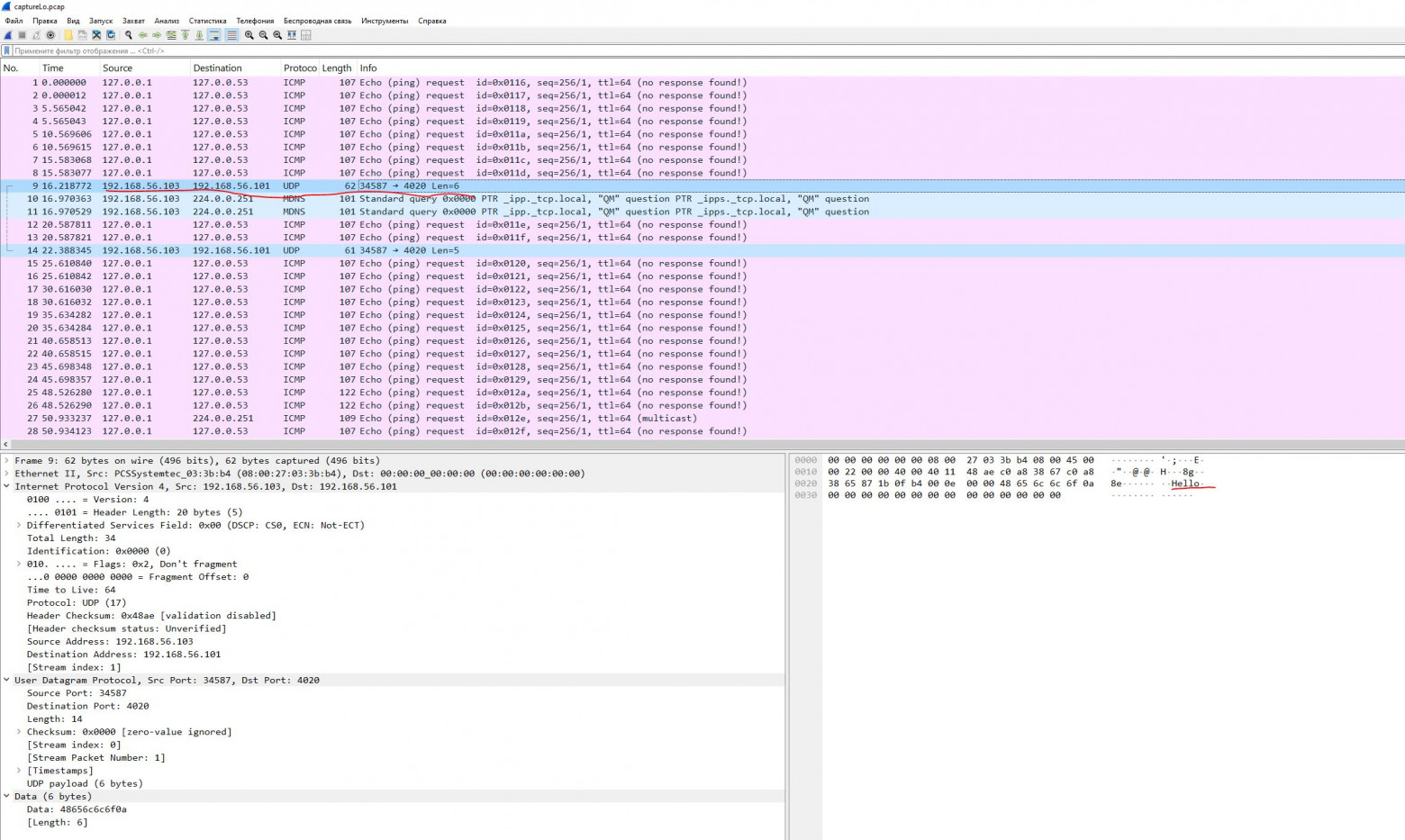

8. Открываем файл captureLo.pcap и видим уже UDP-пакеты, которые идут к нам:



   UDP-пакеты

Шаг 6. Фрагментация пакетов

Итак, нам удалось отправить UDP и TCP-пакеты через ICMP-туннель. Но в данный момент длина ICMP-пакета ограничена длиной исходного пакета, что не очень хорошо. Добавим фрагментацию для пакетов.

Шаг 6.1 Параметры модуля

static int max_size = 10;
module_param(max_size, int, 0644);
MODULE_PARM_DESC(my_int, "Max size out packet");

Шаг 6.2 Алгоритм фрагментации

1. Расчёт полной длины полезных данных для ICMP-пакета (заголовок + данные):

   if (ip_in->protocol == IPPROTO_UDP)
   {
       struct udphdr* in_udp = udp_hdr(in_packet);
       protocol_type = 0;
       data_in = (uint8_t*)in_udp;
       data_len = ntohs(in_udp->len);
   }
   else
   {
       struct tcphdr* in_tcp = tcp_hdr(in_packet);
       protocol_type = 1;
       data_in = (uint8_t*)in_tcp;
       data_len =  ntohs(ip_in->tot_len) - (ip_in->ihl * 4);
   }

2. Нарезка пакета на подпакеты:

   int packet_len = (data_len>max_size)?max_size:data_len;
   data_len -= packet_len;

   int packet_size = sizeof(struct ethhdr)
               + sizeof(struct iphdr)
               + sizeof(struct icmphdr)
               + packet_len;

   struct sk_buff* skb = netdev_alloc_skb(in_packet->dev, hh_len + tlen + packet_size);

3. Связывание sk_buff друг с другом для последовательной отправки:

   if (!skb_out)
   {
       skb_out = skb;
   }

   if (skb_current)
   {
       skb_current->next = skb;
       skb->prev = skb_current;
   }

4. Формирование заголовка пакета. id для всего пакета одинаковое. В поле last указываем признак последнего пакета. В icmp->un.echo.sequence — номер подпакета.

   header.id = id;
   header.last = (data_len == 0)?1:0;
   header.type = protocol_type;
   header.reserv = 0;
   icmp->un.echo.sequence = htons(frag++);

5. Формирование данных в пакете

   uint8_t* data_out = (uint8_t*)(icmp + 1);
   memcpy(data_out, data_in, packet_len);

   icmp->checksum = ip_compute_csum(icmp, sizeof(struct icmphdr) + packet_len);
   data_in += packet_len;

static struct sk_buff* create_packet_output(struct sk_buff* in_packet)
{
   struct iphdr* ip_in = ip_hdr(in_packet);
   uint8_t mac_out[ETH_ALEN];
   uint8_t protocol_type;
   uint16_t data_len;
   uint8_t* data_in;

   if (ip_in->protocol != IPPROTO_UDP && ip_in->protocol != IPPROTO_TCP)
   {
       return NULL;
   }

   if (find_mac_addr(mac_out, ip_in->daddr, in_packet->dev) < 0)
   {
       pr_info("Not found mac\n");
       return NULL;
   }

   if (skb_linearize(in_packet))
   {
       pr_info("Failed to linearize skb\n");
       return NULL;
   }

   if (ip_in->protocol == IPPROTO_UDP)
   {
       struct udphdr* in_udp = udp_hdr(in_packet);
       protocol_type = 0;
       data_in = (uint8_t*)in_udp;
       data_len = ntohs(in_udp->len);
   }
   else
   {
       struct tcphdr* in_tcp = tcp_hdr(in_packet);
       protocol_type = 1;
       data_in = (uint8_t*)in_tcp;
       data_len =  ntohs(ip_in->tot_len) - (ip_in->ihl * 4);
   }
   static uint8_t id = 0;
   id++;

   int hh_len = LL_RESERVED_SPACE(in_packet->dev);
   int tlen = in_packet->dev->needed_tailroom;
   struct sk_buff* skb_out = NULL;
   struct sk_buff* skb_current = NULL;
   uint16_t frag = 0;
   while(true)
   {
       int packet_len = (data_len>max_size)?max_size:data_len;
       data_len -= packet_len;

       int packet_size = sizeof(struct ethhdr)
                   + sizeof(struct iphdr)
                   + sizeof(struct icmphdr)
                   + packet_len;

       struct sk_buff* skb = netdev_alloc_skb(in_packet->dev, hh_len + tlen + packet_size);

       if (!skb)
       {
           while (skb_out)
           {
               skb = skb_out->next;
               kfree_skb(skb_out);
               skb_out = skb;
           }
           pr_err("netdev_alloc_skb failed\n");
           return NULL;
       }

       if (!skb_out)
       {
           skb_out = skb;
       }

       if (skb_current)
       {
           skb_current->next = skb;
           skb->prev = skb_current;
       }

       skb_reserve(skb, hh_len);
       skb->dev = in_packet->dev;
       skb->protocol = htons(ETH_P_IP);
       skb_put(skb, packet_size);
       skb_reset_network_header(skb);
       skb_set_transport_header(skb, sizeof(struct iphdr));

       struct iphdr* ip_out = ip_hdr(skb);
       ip_out->version = 4;
       ip_out->ihl = 5;
       ip_out->tos = 0;
       ip_out->tot_len = htons(packet_size - sizeof(struct ethhdr));
       ip_out->id = 0;
       ip_out->frag_off = htons(0x4000);
       ip_out->ttl = 64;
       ip_out->protocol = IPPROTO_ICMP;
       ip_out->saddr = ip_in->saddr;
       ip_out->daddr = ip_in->daddr;
       ip_out->check = 0;
       ip_out->check = ip_fast_csum((u8 *)ip_out, ip_out->ihl);

       struct transfer_header header;
       header.id = id;
       header.last = (data_len == 0)?1:0;
       header.type = protocol_type;
       header.reserv = 0;

       struct icmphdr* icmp = icmp_hdr(skb);
       icmp->type = ICMP_ECHOREPLY;
       icmp->code = 0;
       icmp->checksum = 0;
       icmp->un.echo.id = htons(*(uint16_t*)&header);
       icmp->un.echo.sequence = htons(frag++);

       uint8_t* data_out = (uint8_t*)(icmp + 1);
       memcpy(data_out, data_in, packet_len);

       icmp->checksum = ip_compute_csum(icmp, sizeof(struct icmphdr) + packet_len);

       skb_push(skb, sizeof(struct ethhdr));
       skb_reset_mac_header(skb);

       struct ethhdr *eth_out = eth_hdr(skb);
       memset(eth_out, 0, sizeof(struct ethhdr));
       memcpy(eth_out->h_source, skb->dev->dev_addr, ETH_ALEN);
       memcpy(eth_out->h_dest, mac_out, ETH_ALEN);
       eth_out->h_proto = htons(0x0800);

       skb_current = skb;
       data_in += packet_len;
       if (data_len == 0)
           break;
   }
   skb_current = skb_out;


   return skb_out;
}

Шаг 6.3 Алгоритм приёма фрагментов

struct list_data
{
    uint32_t size;
    uint8_t* data;
    void* prev;
    void* next;
};
static int flag_error = 0;
static int id_packet = 0;
static int current_frag = 0;
static struct list_data* end = NULL;
static int total_size = 0;

uint16_t id = ntohs(icmph->un.echo.id);
struct transfer_header* header = (struct transfer_header*)&id;
if (ntohs(icmph->un.echo.sequence) == 0)
{
    id_packet = header->id;
    flag_error = 0;
    clear_list (&end);
    current_frag = ntohs(icmph->un.echo.sequence);
    total_size = 0;
}

if (flag_error == 1)
{
    return NF_STOLEN;
}
if (current_frag == ntohs(icmph->un.echo.sequence)
    && id_packet == header->id)
{
    current_frag++;
    if (end)
    {
        end->next = kmalloc(sizeof(struct list_data), GFP_ATOMIC);
        if (!end->next)
        {
            flag_error = 1;
            return NF_STOLEN;
        }
        struct list_data* cur = end;
        end = end->next;
        end->prev = cur;

    }
    else
    {
        end = kmalloc(sizeof(struct list_data), GFP_ATOMIC);
        if (!end)
        {
            flag_error = 1;
            return NF_STOLEN;
        }
        end->prev = NULL;
        end->next = NULL;
    }
    end->size = (uint8_t*)skb_tail_pointer(skb) - (uint8_t*)icmph - sizeof(struct icmphdr);
    end->data = kmalloc(end->size, GFP_ATOMIC);
    if (!end->data)
    {
        flag_error = 1;
        return NF_STOLEN;
    }
    memcpy(end->data, (uint8_t*)(icmph + 1), end->size);
    total_size += end->size;
}
else
{
    flag_error = 1;
    clear_list (&end);
}
if (header->last == 1 && flag_error == 0)
{
    pr_info ("get packet %d %d\n",header->type, total_size);
    struct sk_buff* skb_out = create_packet_input (skb, end, total_size);
    if (!skb_out)
    {
        flag_error = 1;
        clear_list (&end);
        pr_info ("clear_list %u\n",end);
        return NF_STOLEN;
    }
    struct task_data *data = kmalloc(sizeof(struct task_data), GFP_ATOMIC);
    if (!data)
    {
        pr_err("kmalloc\n");
        kfree_skb(skb_out);
        return NF_ACCEPT;
    }

    data->skb = skb_out;
    tasklet_init(&data->tasklet, send_func, (unsigned long)data);
    tasklet_schedule(&data->tasklet);
}

Пояснения:

• if (ntohs(icmph->un.echo.sequence) == 0) - проверяем фрагмент на признак первого сообщения в пакете.

• if (current_frag == ntohs(icmph->un.echo.sequence) && id_packet == header->id) - проверяем, что пришёл тот фрагмент, который мы ожидали.

• end->next = kmalloc(sizeof(struct list_data), GFP_ATOMIC); / end = kmalloc(sizeof(struct list_data), GFP_ATOMIC); - добавляем фрагмент в список.

• end->data = kmalloc(end->size, GFP_ATOMIC); / memcpy(end->data, (uint8_t*)(icmph + 1), end->size); - сохраняем данные фрагмента.

• if (header->last == 1 && flag_error == 0) - если приняли весь пакет, то склеиваем его.

Шаг 6.4 Склеиваем фрагменты в единый пакет

if (header->type == 0)
{
    addr_transport_header = (uint8_t*)udp_hdr(skb);
}
else
{
    addr_transport_header = (uint8_t*)tcp_hdr(skb);
}
struct list_data* cur = end;
int cp_size = total_size;
while (cur)
{
    cp_size -= cur->size;
    memcpy (addr_transport_header + cp_size, cur->data, cur->size);
    cur = cur->prev;
}

if (header->type == 0)
{
    transport_header_len = sizeof(struct udphdr);
    struct udphdr* udph = udp_hdr(skb);
    udph->check = 0;

}
else
{
    struct tcphdr* tcph = tcp_hdr(skb);
    struct tcphdr* tcp_in = (struct tcphdr*)data_in;
    transport_header_len = __tcp_hdrlen(tcp_in);
    tcph->check = 0;

    tcph->check = tcp_v4_check(size,
                                ip_out->saddr,
                                ip_out->daddr,
                                csum_partial((char *)tcph, size, 0));
    skb->ip_summed = CHECKSUM_NONE;
}

Пояснения:

• addr_transport_header = (uint8_t*)udp_hdr(skb); / addr_transport_header = (uint8_t*)tcp_hdr(skb); - находим адрес заголовка транспортного уровня.

• memcpy (addr_transport_header + cp_size, cur->data, cur->size); - копируем фреймы с конца в новый пакет.

Шаг 6.5 Снова проверяем

1. Выполняем все те же команды, что и в шаге 5.

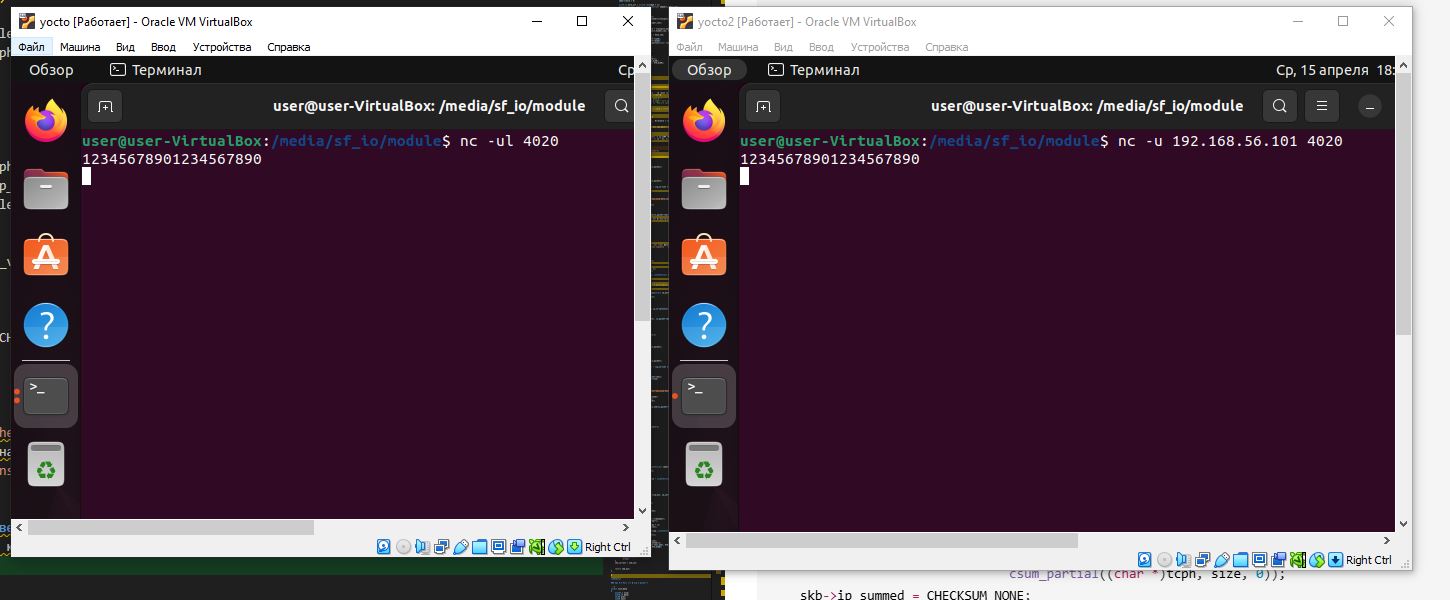

2. Убеждаемся, что сообщения передаются:



   messeger1

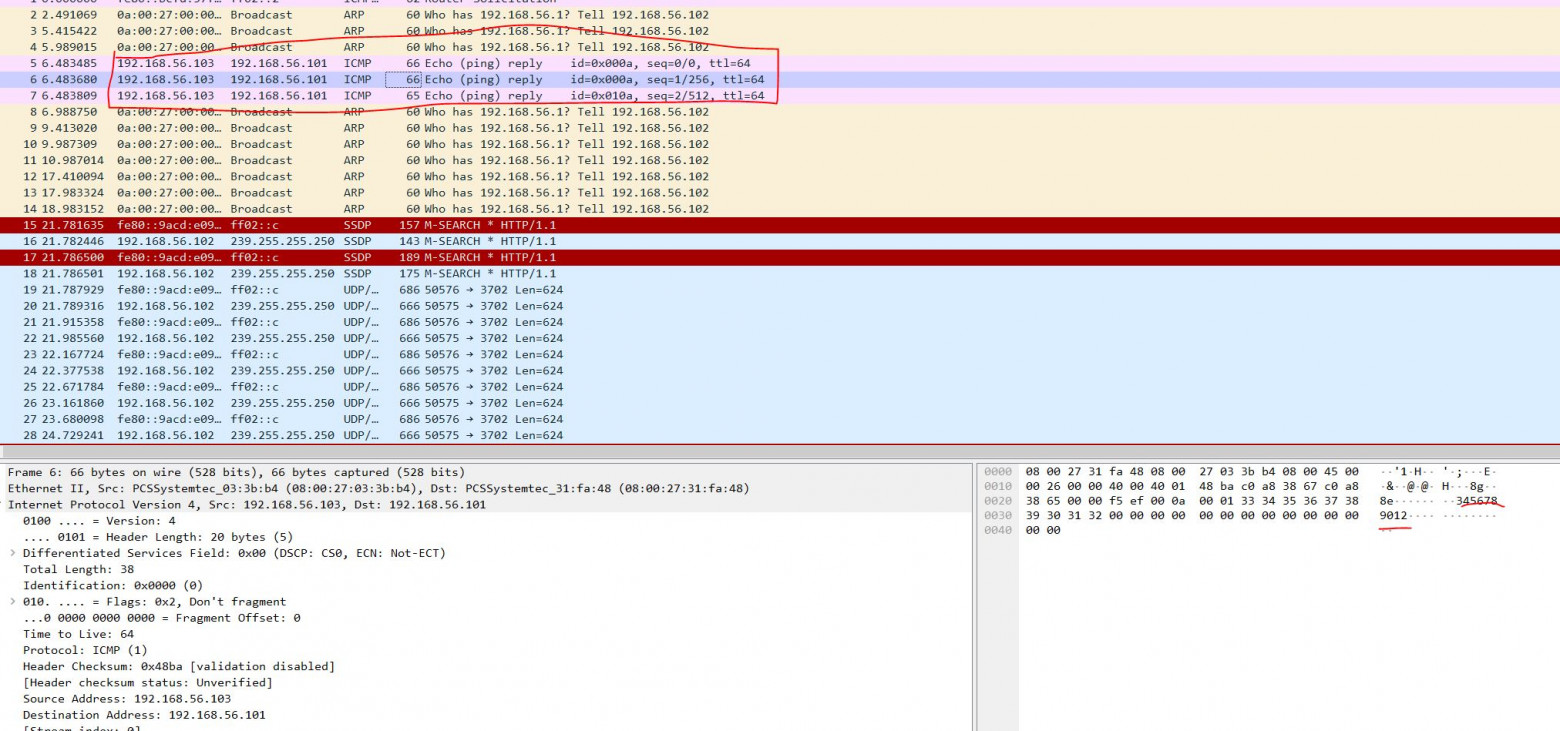

3. Открываем файл captureEnp.pcap и видим там несколько подряд идущих ICMP-пакетов:



   ICMP-пакеты

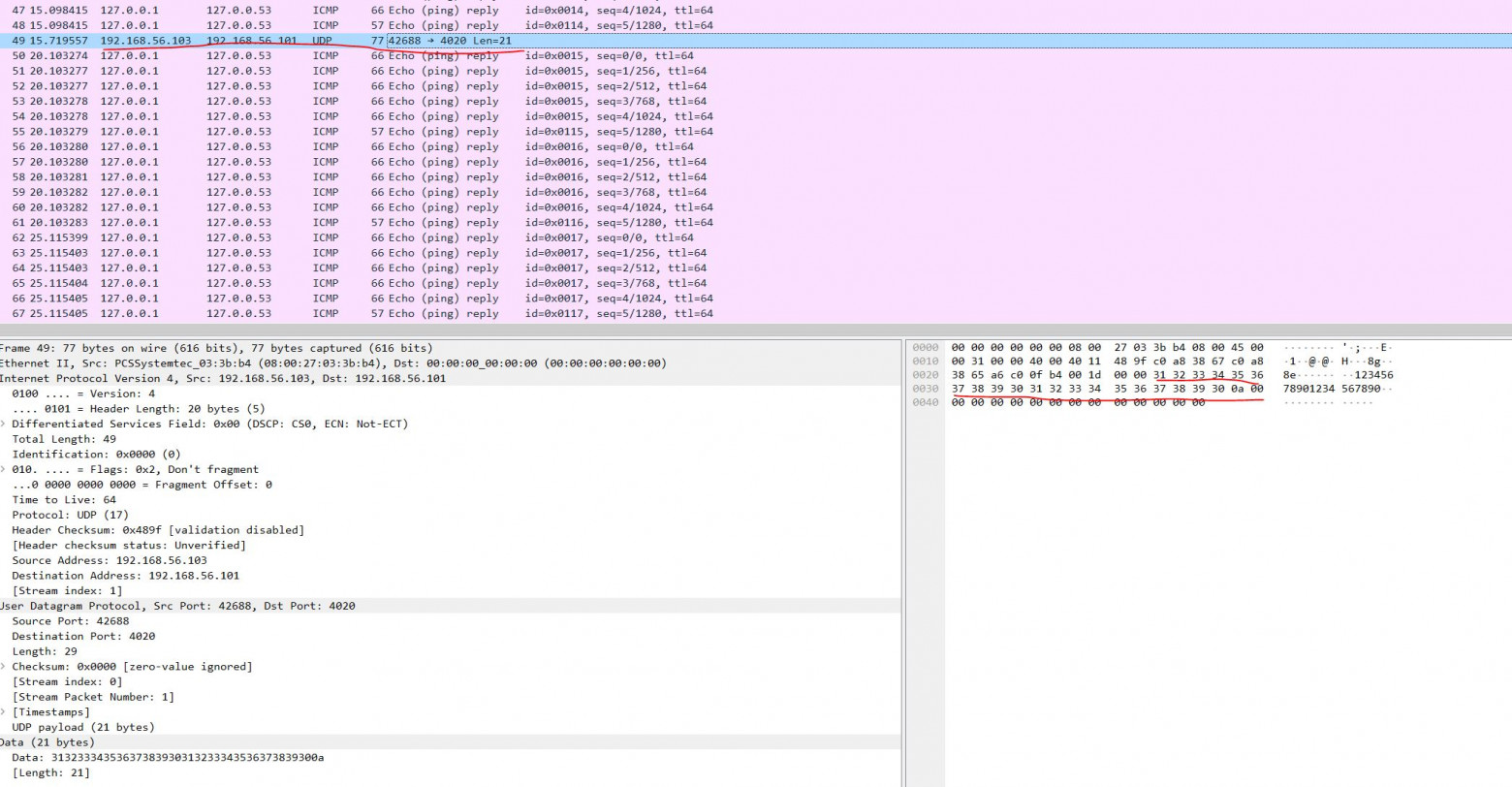

4. Открываем файл captureLo.pcap и видим уже UDP, но в одном экземпляре:



   UDP-пакты

Заключение

Полный код проекта можно найти на GitHub (https://github.com/kormilicinkostia/icmptunel).

В итоге удалось реализовать задуманный механизм. Но в рамках сетевого стека Linux осталось больше вопросов, чем ответов. Разработанный модуль имеет огрехи и как минимум требует улучшения в следующих аспектах:

1. Алгоритм склейки пакетов работает в однопоточном режиме. Если у нас появятся несколько интерфейсов или клиентов на одном, он просто сломается.

2. Наверняка можно передать пакет напрямую в user space, а не пересылать его через lo-интерфейс.

Но в рамках первого опыта и знакомства с ядром Linux результатом я доволен.

Полезные ссылки

• Пособие по написанию модулей ядра

• Путь пакета в ядре Linux

• Netfilter-хуки
