Эффект динамического сцепления шины с дорогой

Почему на скорости вам кажется, что машина стала «острее»?

По просьбе Алексея Николаевича (большого любителя физики и безаварийной езды) разбираем неочевидный эффект, который проявляется на высоких скоростях. Вы наверняка замечали: чем быстрее едешь, тем чётче и острее становится реакция руля. Одна из причин — динамическое сцепление. Давайте разберёмся, что это такое, используя физику и немного воображения.

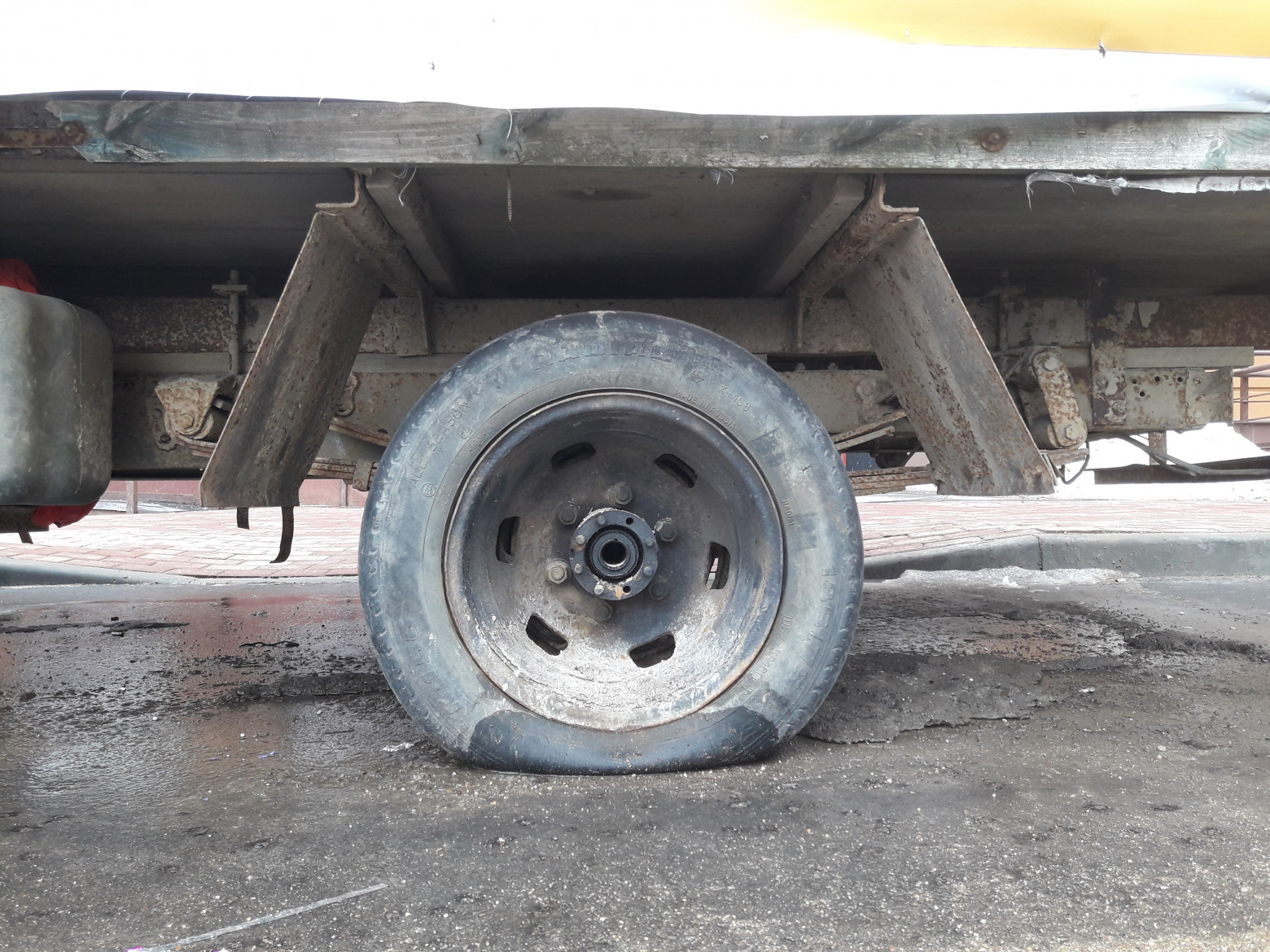

Так на самом деле выглядит контакт колеса с поверхностью дороги (слегка преувеличено, но не слишком сильно).

Как шина «чувствует» дорогу

Когда колесо нагружено (вес машины давит на него), протектор прилегает к асфальту не в точке, а на плоском участке — пятне контакта. В покое или при медленной езде давление распределено по пятну более-менее равномерно. Но стоит разогнаться, в игру вступают силы инерции.

Представьте: вы бежите по кругу, а затем внезапно выбегаете на прямую дорожку. Ваше тело тоже «хочет» продолжать движение по дуге, и вам приходится прилагать усилие, чтобы не упасть. Примерно то же происходит с частицами протектора.

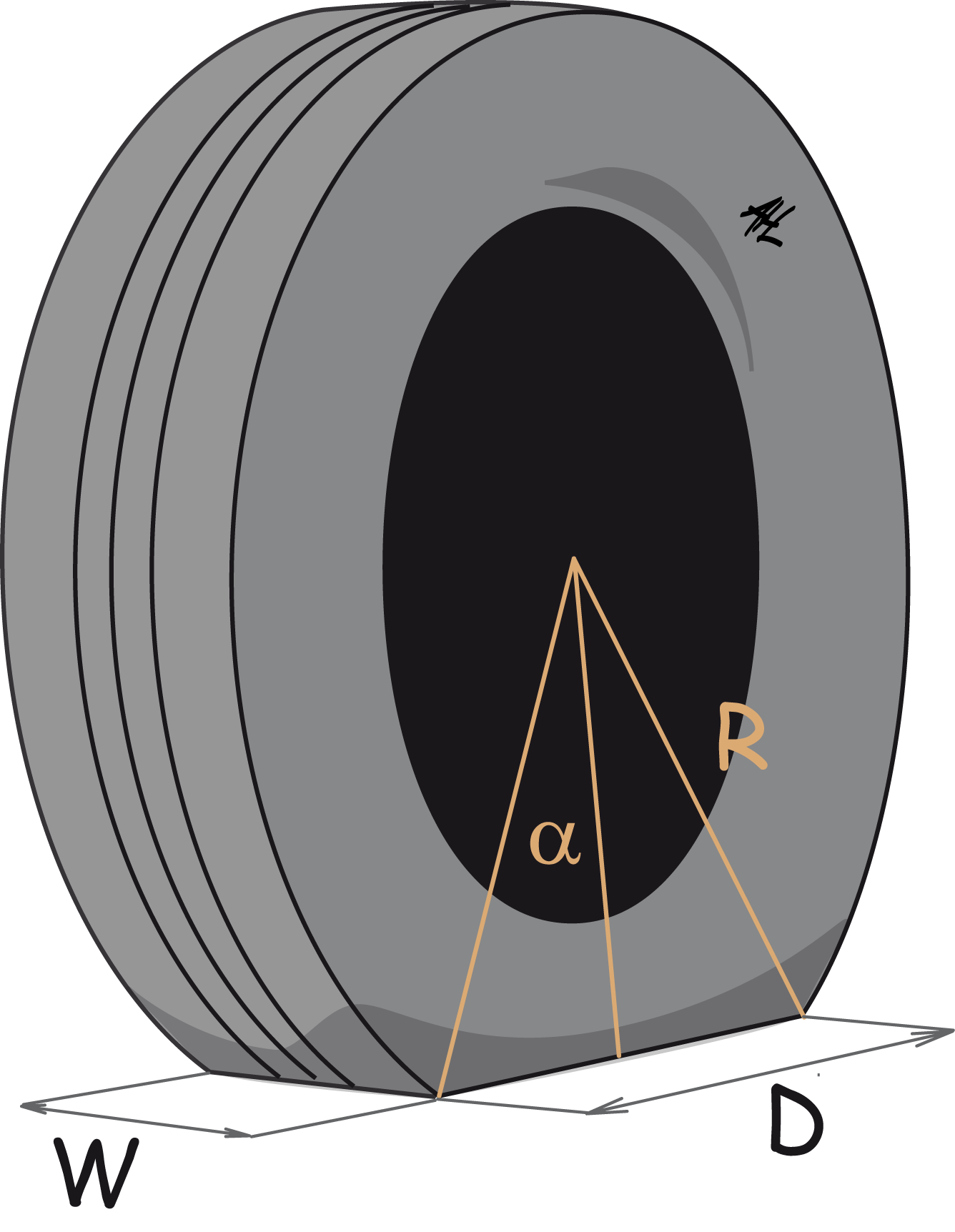

Пятно контакта это приблизительно прямоугольник длиной D и шириной W

Упростим картину (физики любят идеализации). Будем считать протектор бесконечной массивной лентой общей массой m, которая движется по замкнутой траектории: почти окружность, а внизу — прямая линия (пятно контакта). Переход с окружности на прямую происходит в точке А, а обратный переход — в точке В.

Главная идея: при переходе с дуги на плоскость частица ленты резко меняет направление скорости, а значит, получает приращение импульса. Это приращение создаётся силой со стороны дороги (в точке А) или со стороны боковины шины (в точке В).

Если разность скоростей мала (потому что угол входа в пятно маленький), то возникает дополнительная сила. В передней части пятна (точка А) эта сила прижимает протектор к асфальту — нагрузка растёт. В задней части (точка В) — наоборот, отрывает, нагрузка падает. Суммарно нагрузка на колесо не меняется, но внутри пятна контакта происходит перераспределение давления.

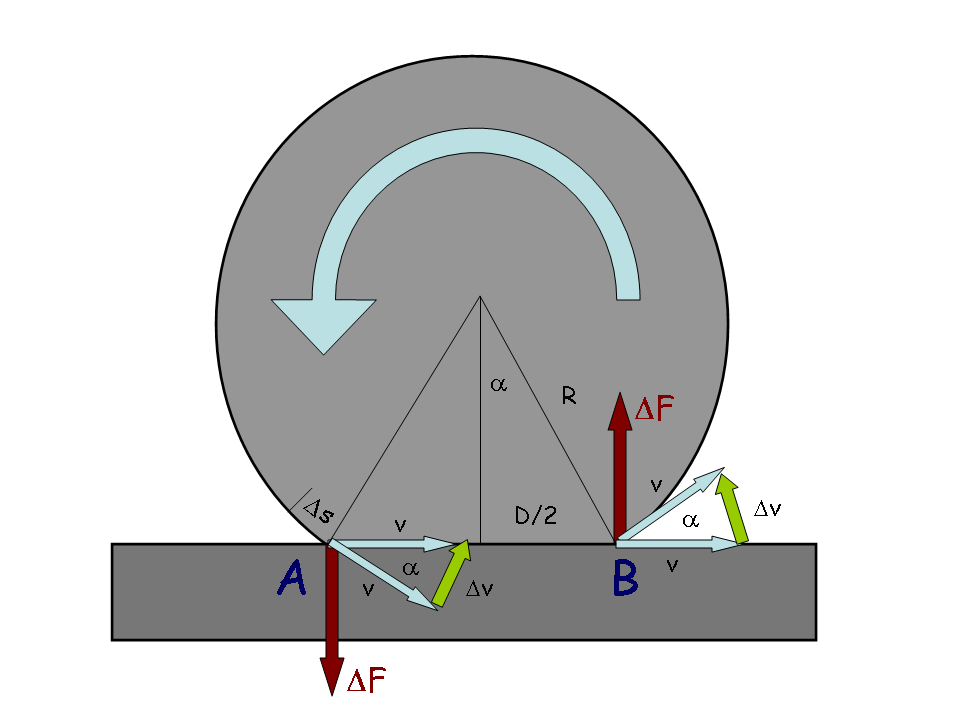

Схематическое изображение распределения действующих сил. — вход в пятно контакта, — выход. В этих точках частицы меняют скорость.

При переходе с дуги на плоскость частица ленты резко меняет направление скорости, а значит, получает приращение импульса $\Delta p = \Delta m \cdot \Delta v$ . Это приращение создаётся силой со стороны дороги (в точке ) или со стороны боковины шины (в точке ).

Если разность скоростей $\Delta v \approx v \alpha$ , где угол $\alpha$ мал из-за того, что пятно контакта короткое, то возникает дополнительная сила $\Delta F$ . В передней части пятна (точка ) эта сила прижимает протектор к асфальту — нагрузка растёт. В задней части (точка ) — наоборот, отрывает, нагрузка падает. Суммарно нагрузка на колесо не меняется, но внутри пятна контакта происходит перераспределение давления.

Несколько цифр

Возьмём обычные колёса 175/70 R12 (например, «Кама Бриз НК-132»):

Диаметр м (это маленькое колесо, как у классики ВАЗ).
Ширина профиля м.
Масса протектора кг (это резина плюс корд, без диска).
Давление в шине кПа (типичные 1,5 атмосферы).
Нагрузка на колесо Н (примерно 300 кг, почти половина массы пустого ВАЗ-21053).

На скорости м/с (108 км/ч) длина пятна контакта:

$D = \frac{P}{pW} = \frac{3000}{150\cdot10^3\cdot0{,}175} \approx 0{,}114\ \text{м} = 11{,}4\ \text{см}.$

Теперь самая важная добавка $\Delta F$ (сила поджатия в передней части пятна):

$\Delta F = \frac{m v^{2} P}{4\pi p W R^{2}} \approx 832\ \text{Н} \approx 85\ \text{кгс}.$

Это почти 30% от статической нагрузки (300 кг)! Иными словами, передняя часть пятна давит на дорогу примерно на 85 кг сильнее, чем задняя. Теперь выясним, насколько смещается центр давления в пределах площади контакта:

$\Delta x = \frac{\Delta F \cdot D}{P} \approx \frac{832 \cdot 0{,}114}{3000} \approx 0{,}03\ \text{м} = 3\ \text{см}.$

Всего на 3 см, но для управления этого достаточно, чтобы почувствовать разницу.

Так что же в итоге?

На высоких скоростях не пренебрегайте инерцией протектора — она создаёт ощутимую динамическую добавку к сцеплению в передней части пятна контакта. Это один из физических механизмов, делающих руль «острее» при разгоне. Разумеется, есть и другие эффекты (гистерезис, нагрев, аэродинамика), но наш расчёт показывает, что динамическое перераспределение нагрузки может достигать 30% от веса колеса.

Так что, удачи на дорогах! И помните: физика работает всегда, даже когда вы этого не замечаете. Спасибо Алексею Николаевичу за интересный вопрос.
