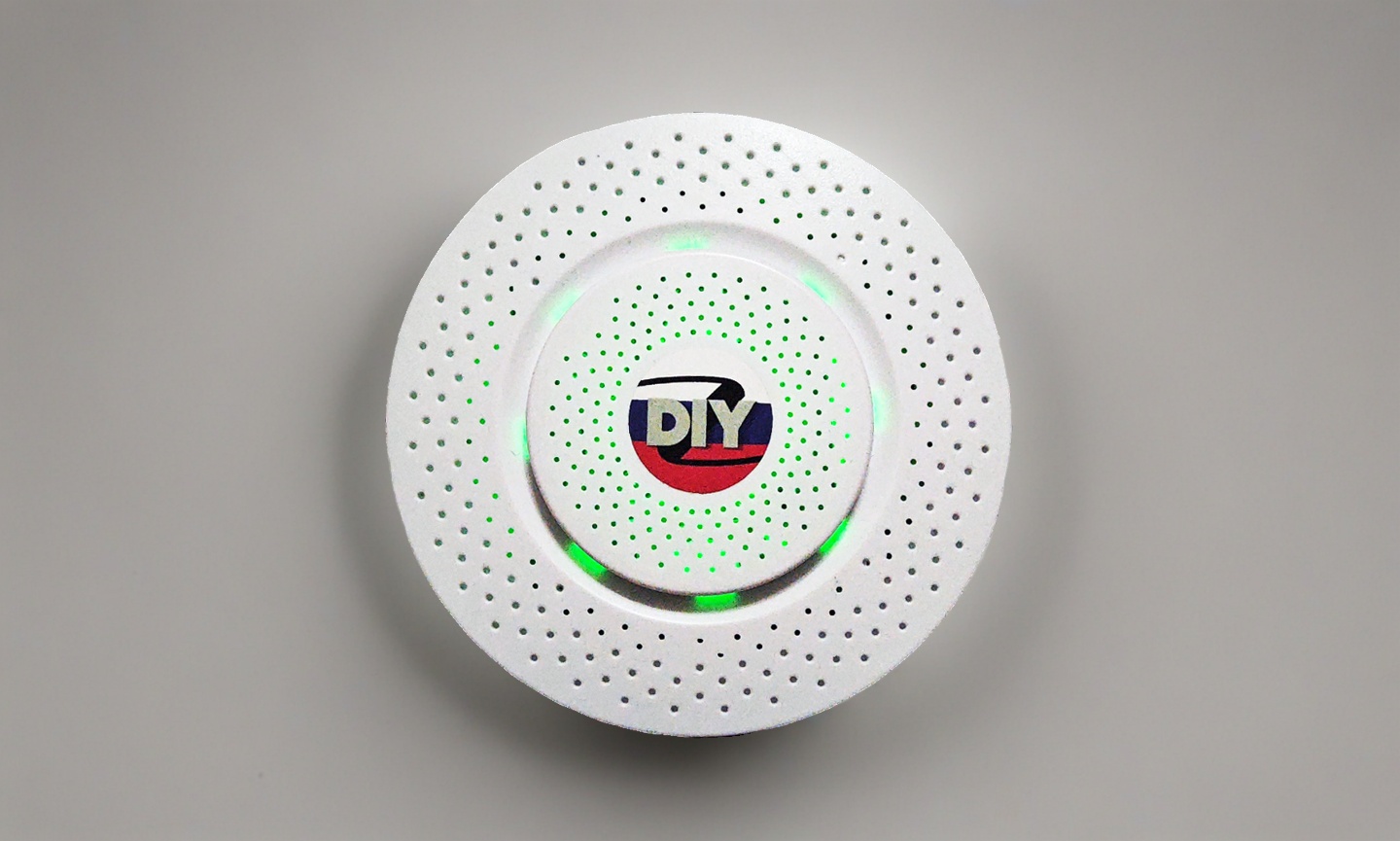

Приветствую всех читателей Habr. Сегодня хочу поделиться с вами проектом zigbee датчика CO2. DIYRUZ AirSens Reloaded это новый взгляд на проект AirSense. В этой версии была сделана попытка избавится от старых болячек. Проект так же является открытым, доступен на GitHub.

• Новая плата — продуманное расположение компонентов

• Корпус — теперь заводской, не самодельный

• SenseAir S8 опрашивается без глюков

• Учет атмосферного давления при расчете CO2

• RGB для индикации CO2

• Светодиодами теперь управляет ШИМ

• Температура и влажность теперь не врут из-за нагрева

• Можно дополнительно добавить датчик формальдегида

• Есть идентификация устройства

• В целом — намного стабильнее в работе

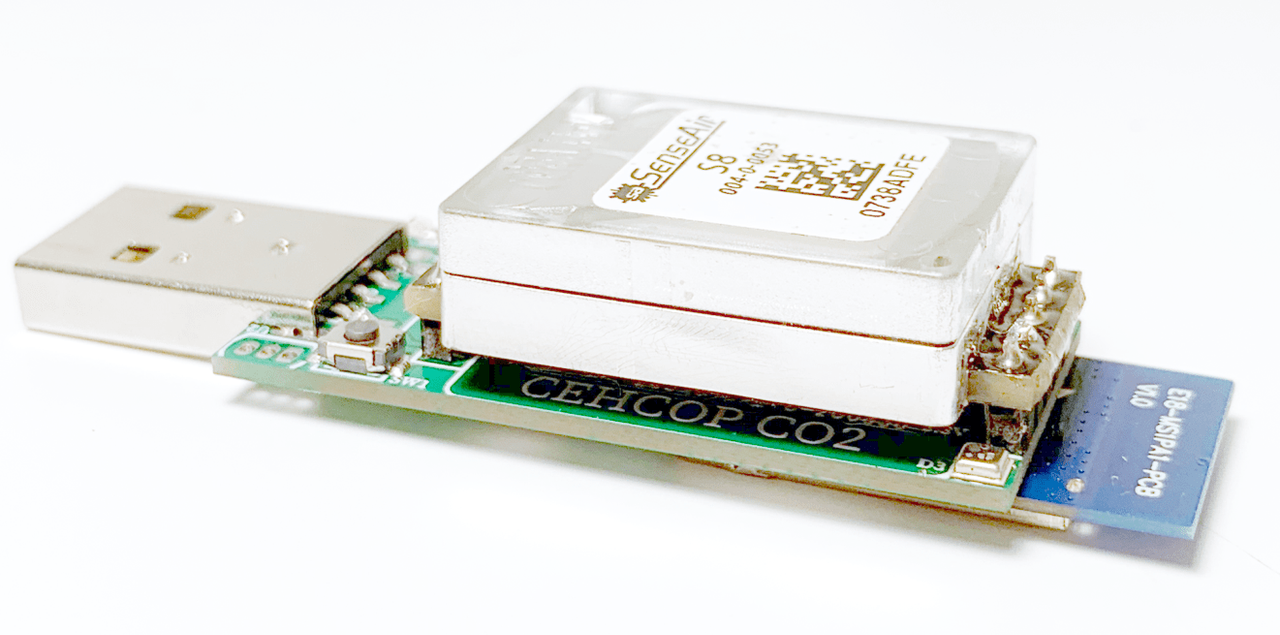

Проект имеет обратную совместимость с старым железом.

В проекте используются сенсоры: SenseAir S8 (углекислый газ), Bosch BME280 (атмосферное давление, температура, относительная влажность воздуха), Winsen ZE08K-CH2O (формальдегид).

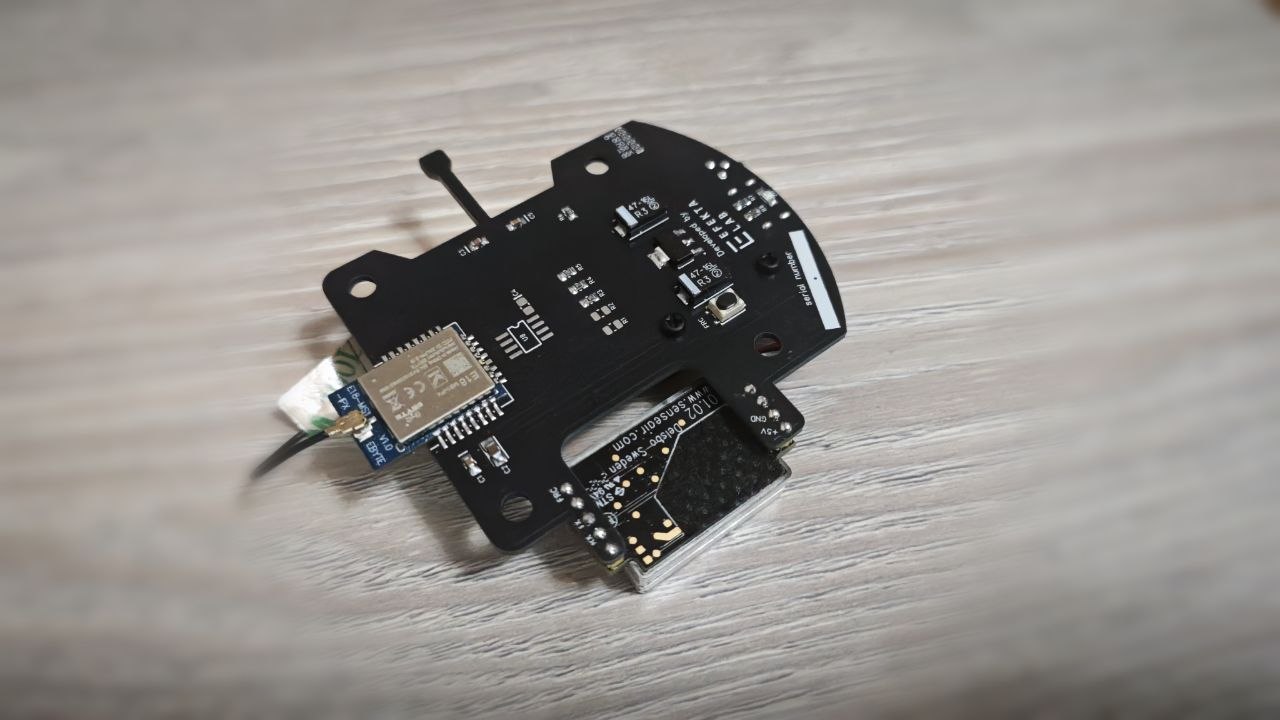

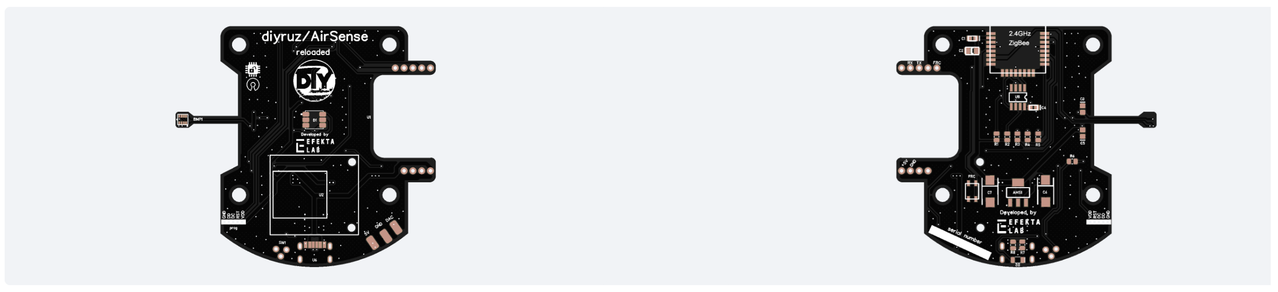

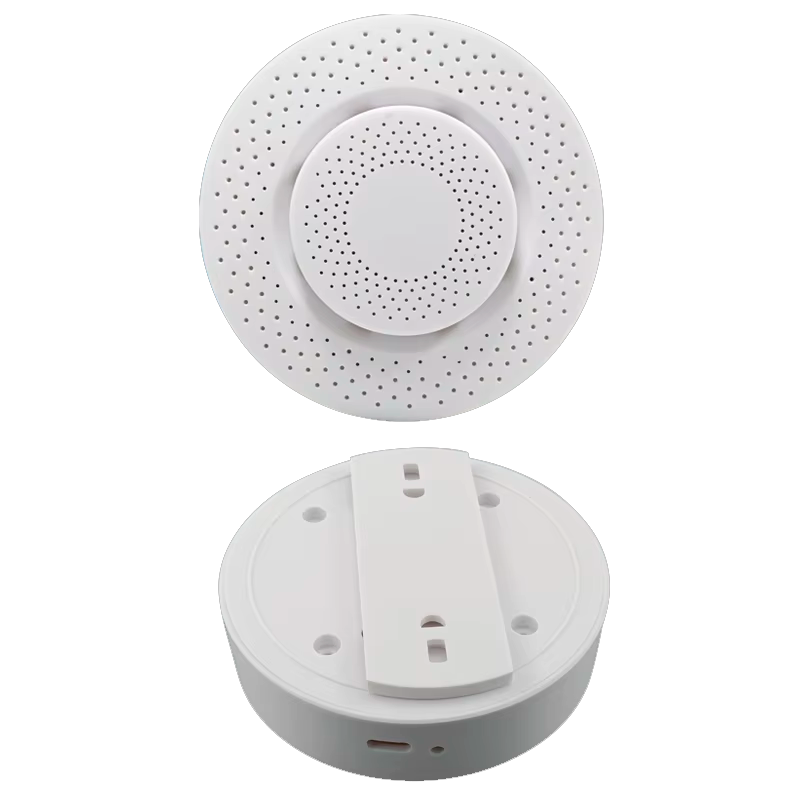

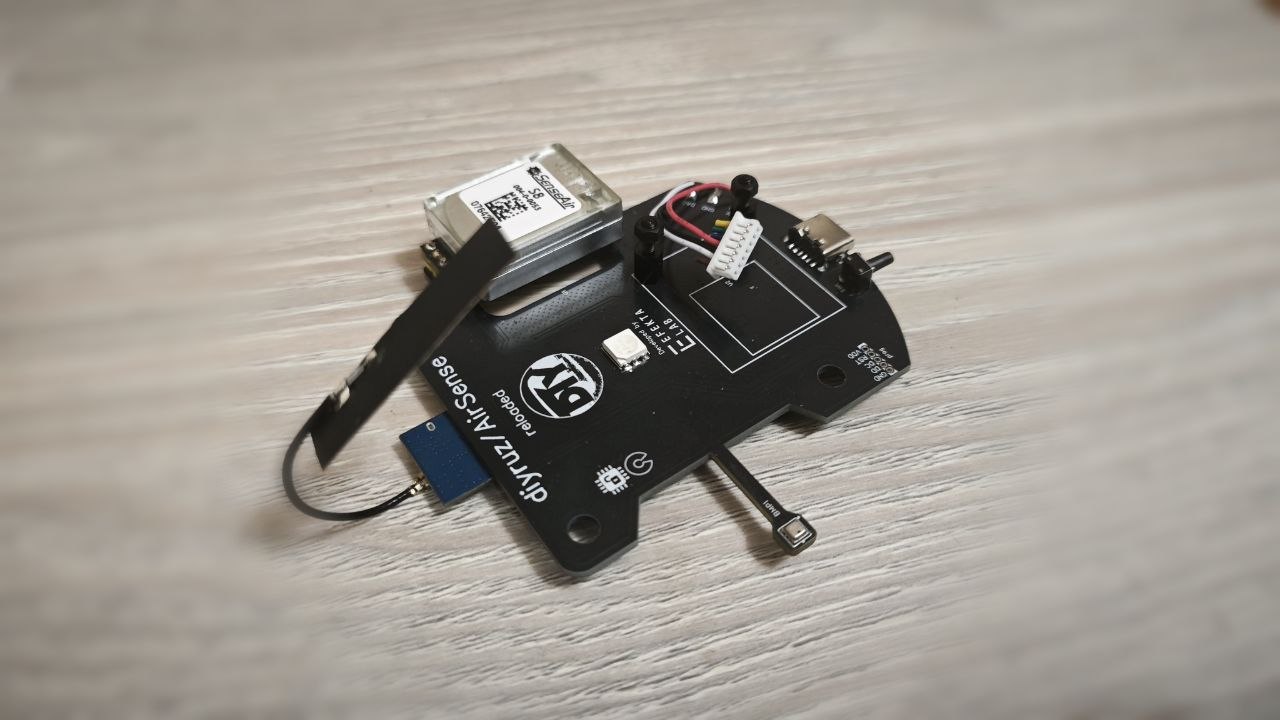

Плата датчика сделана под корпус AP07B-2

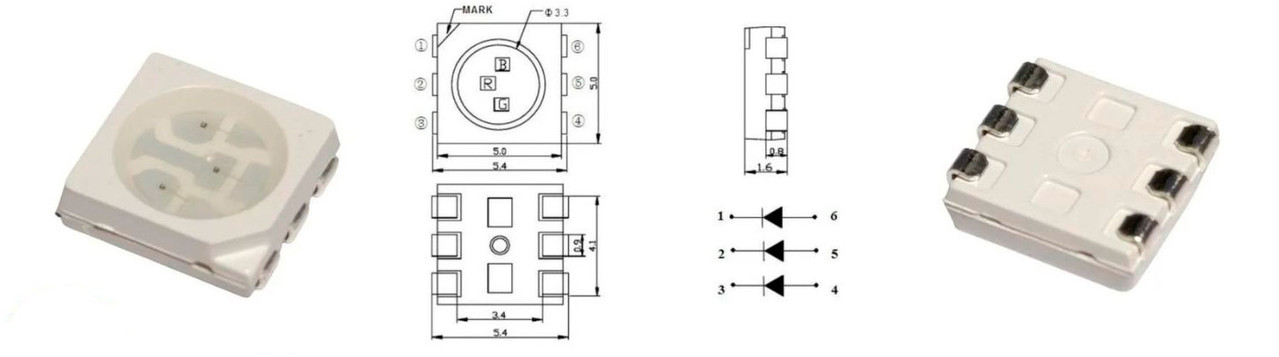

Добавлен RGB LED 5050. Светодиодный индикатор отображает визуально уровень СO2. Индикацию можно отключить.

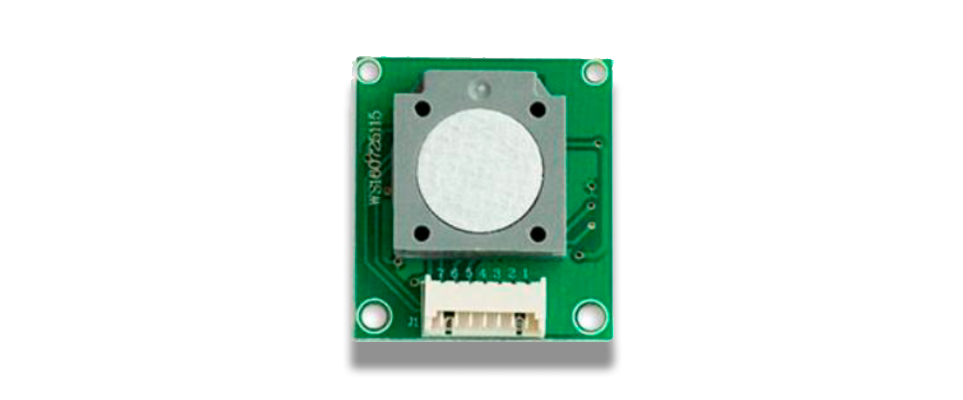

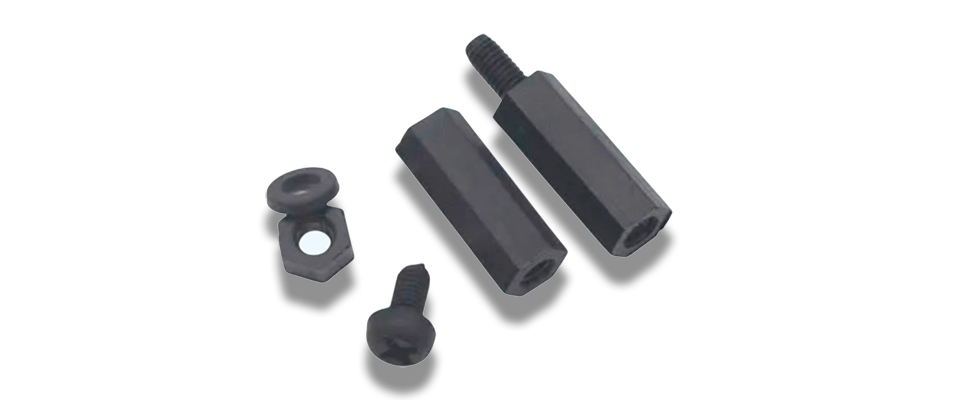

Модуль для измерения концентрации формальдегида крепится к плате через установочные крепежные стойки M2

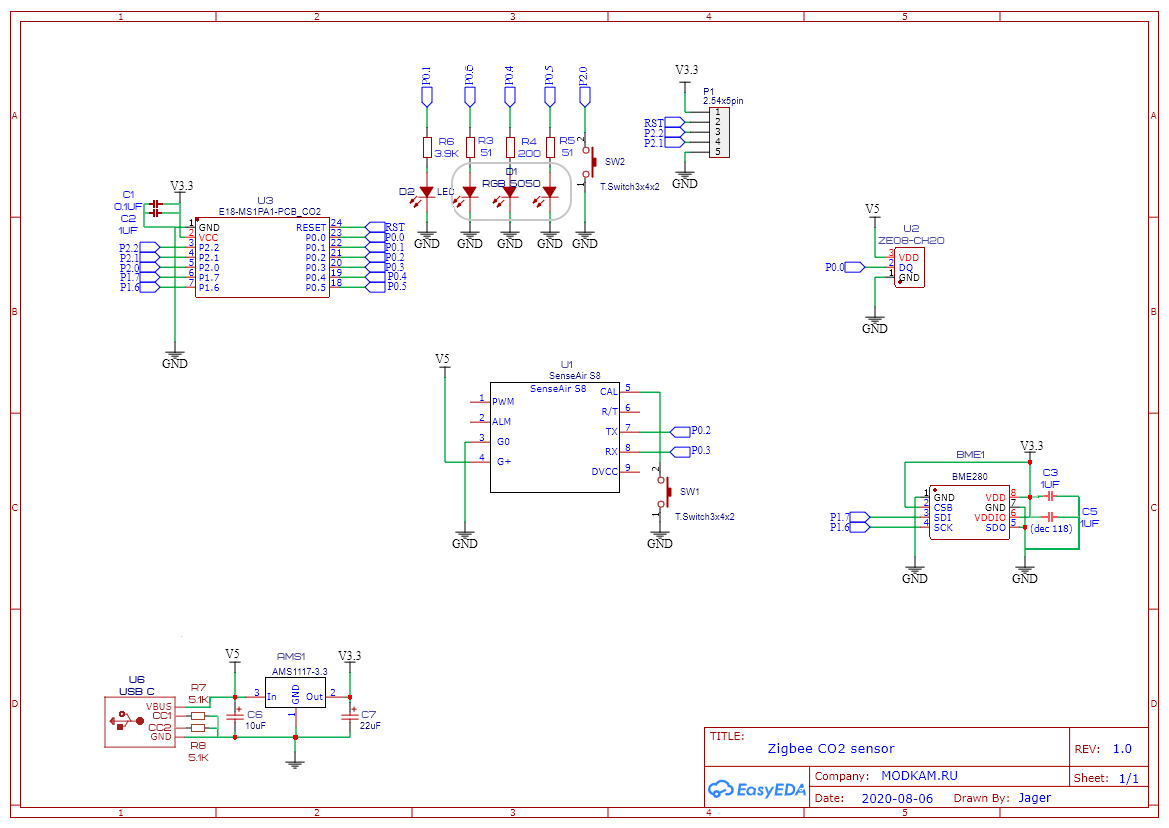

Схема

Ввод датчика в zigbee сеть, выход из сети

Для джойна(вход в сеть), включите джоин в контроллере zigbee, зажмите и удерживайте кнопку на датчике (находится рядом с разъемом usb) до момента как загорится системный светодиод. Датчик сделает попытку найти открытую для входа сеть. При начале входа в сеть (примерно на 5-7 секунд) светодиод потухнет или через 15 секунд при неудачном поиске открытой сети.

Для выхода из сети нужно зажать кнопку на 10 секунд, с задней стороны датчика начнет мигать системный светодиод (частота переключения led - 1 секунда). Когда светодиод перестанет мигать кнопку можно отпустить. Датчик отправит сообщение о выходе из сети, сотрет у себя все настройки в памяти.

Так же выйти из сети можно удалив датчик из сети через интерфейс вашего контроллера zigbee.

Устранение возможных проблем c вводом устройства в сеть:

На время ввода в сеть расположитесь не далеко от координатора (1-3 метра) или роутера с хорошим уровнем сигнала.

Основные данные:

• Identify — Идентификация устройства

• CO2 — Уровень углекислого газа

• Formaldehyde — Уровень формальдегида

• Temperature — Температура ворздуха

• Pressure — Атмосферное давление

• Humidity — Относительная влажность воздуха

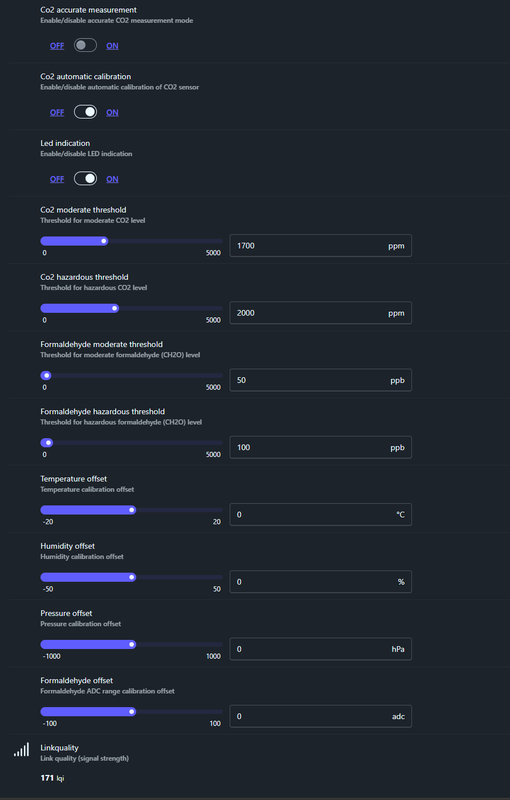

Конфигурационные данные:

• Co2 accurate measurement — учет атмосферного давления при расчете CO2

• Co2 automatic calibration — Включение автоматической калибровки сенсора СO2.

• Led indication — Включение LED индикации уровня СO2

• Co2 moderate threshold — Порог умеренного содержания CO2 для LED индикации

• Co2 hazardous threshold — Порог опасного содержания CO2 для LED индикации

• Formaldehyde moderate threshold — Порог умеренного содержания формальдегида для LED индикации

• Formaldehyde hazardous threshold— Порог опасного содержания формальдегида для LED индикации

• Temperature offset— Подстройка температуры

• Humidity offset— Подстройка влажности воздуха

• Pressure offset— Подстройка атмосферного давления

• Formaldehyde offset.— Подстройка формальдегида

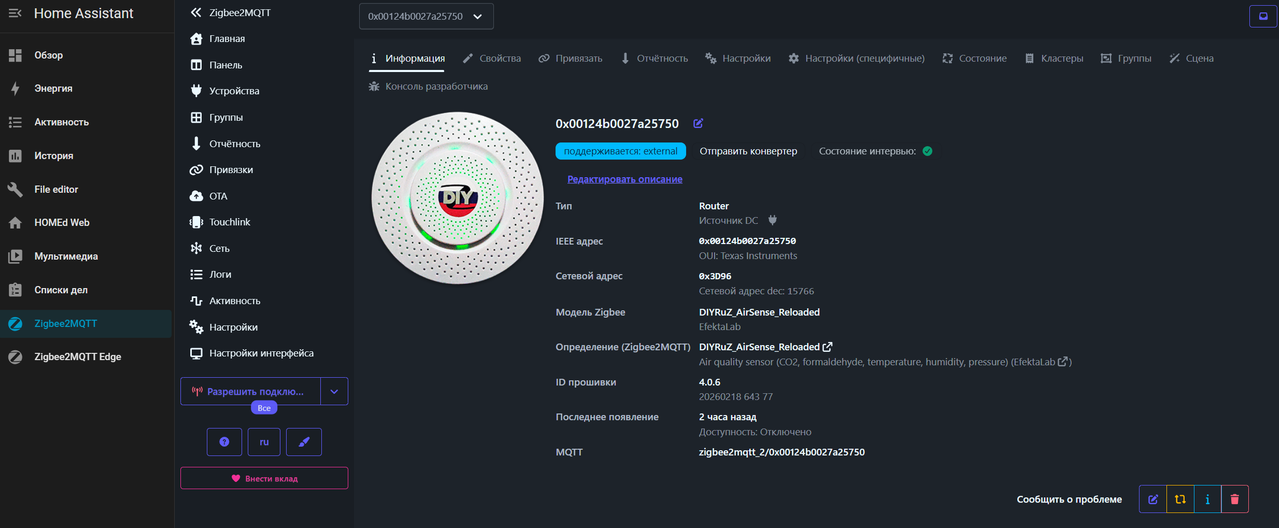

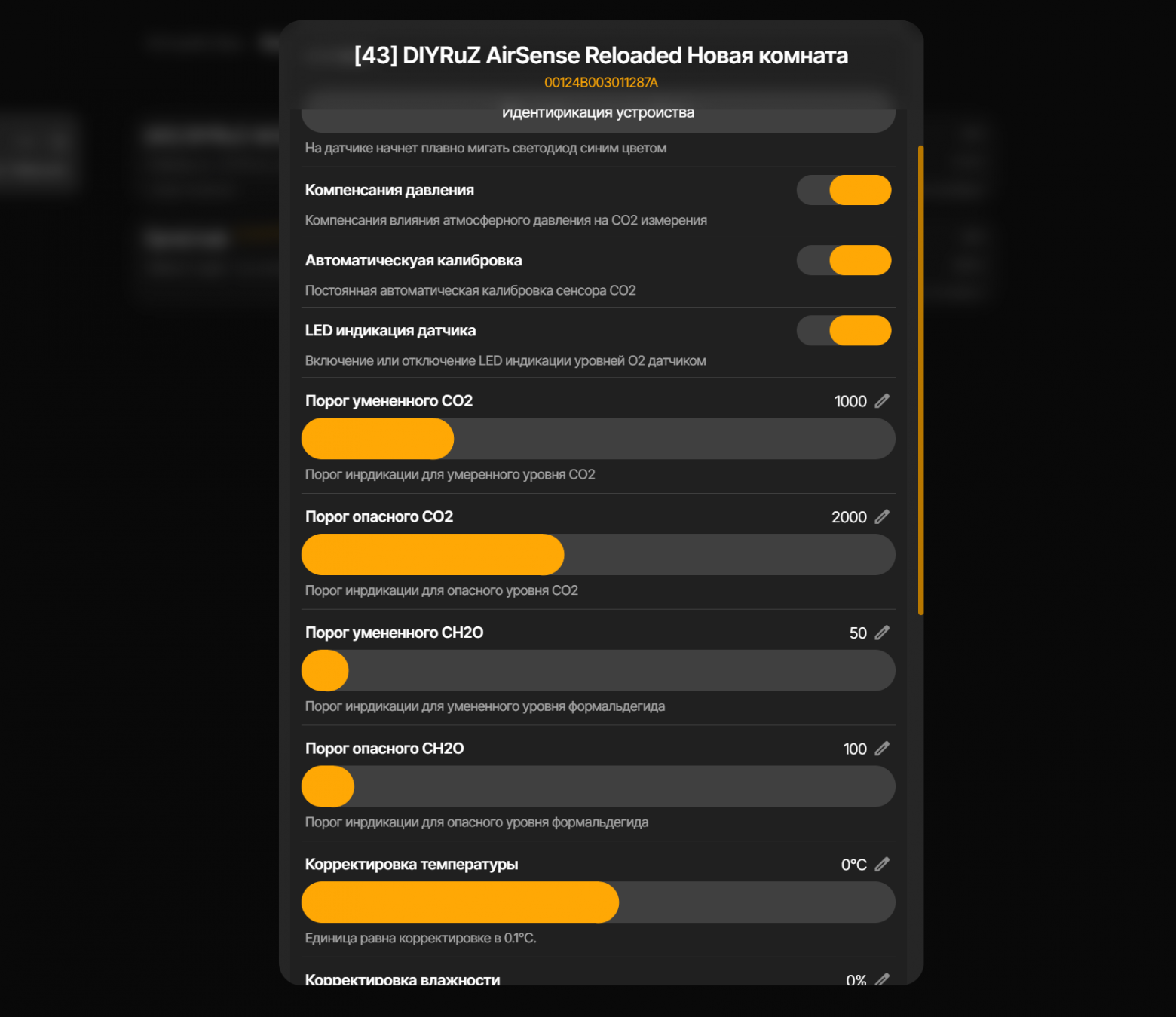

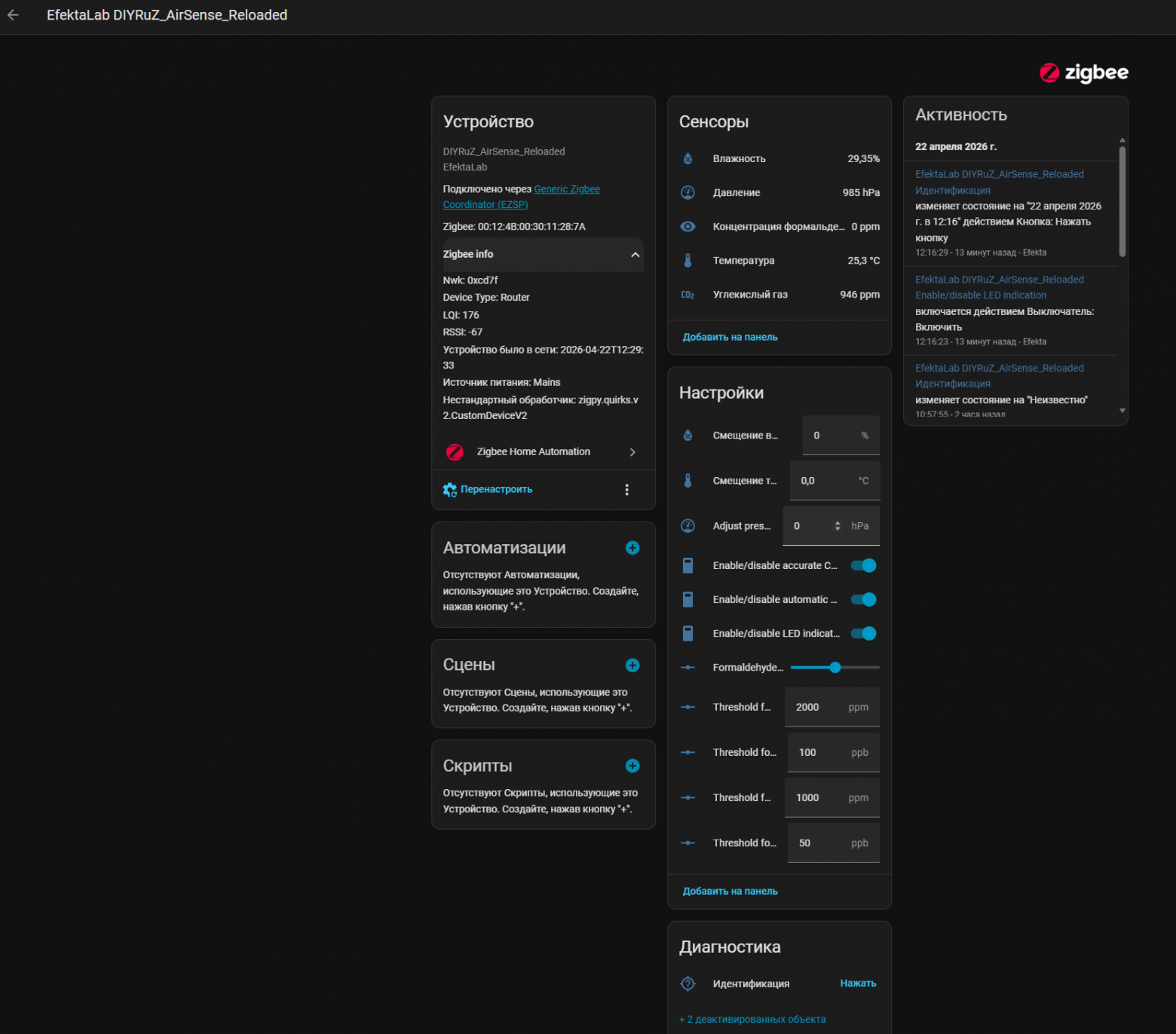

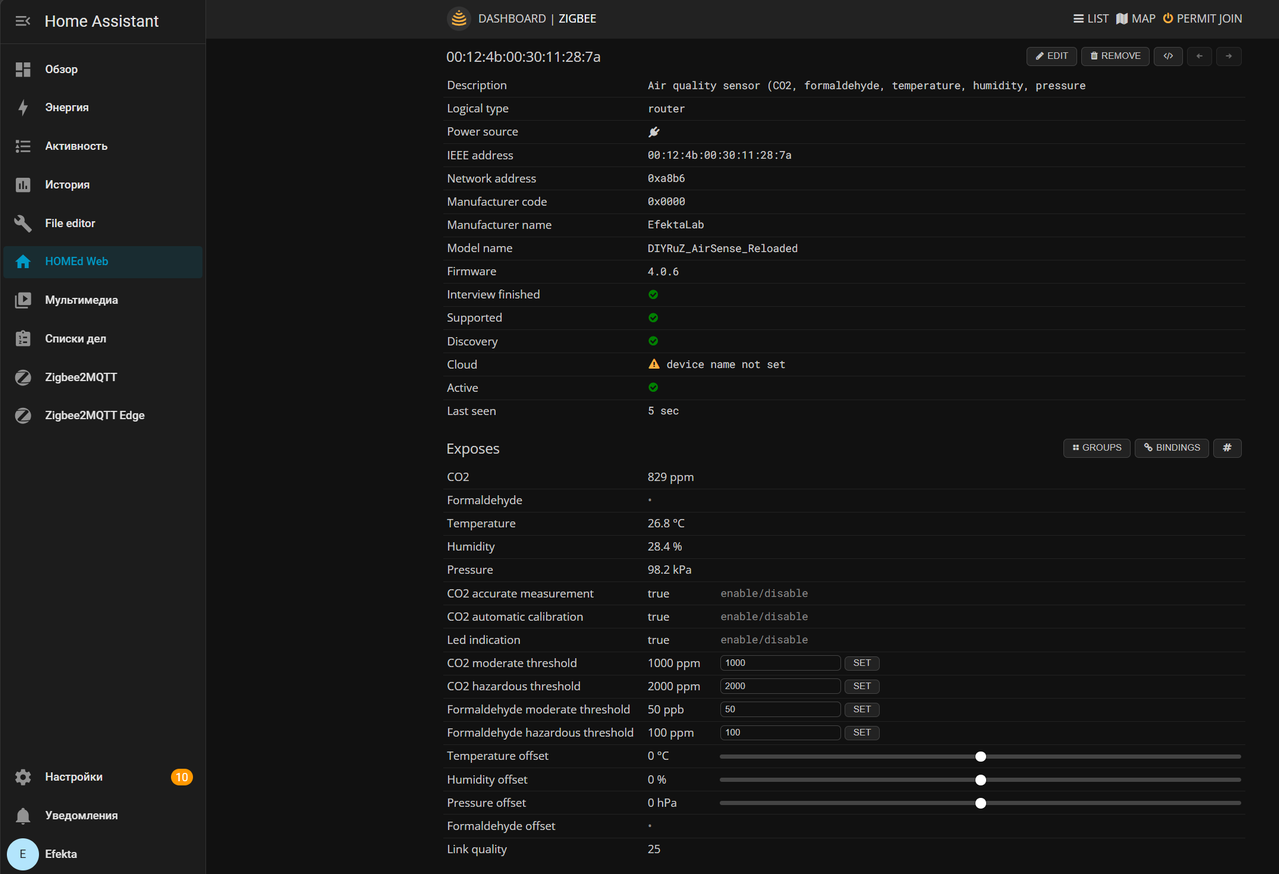

Реализована поддержка в Zigbee2mqtt, ZHA, Спрут Хаб, HOMEd

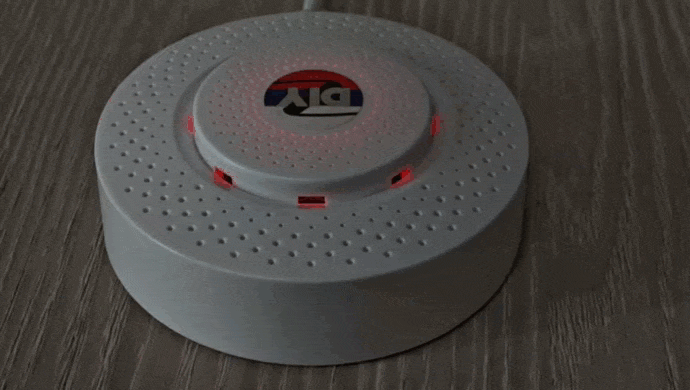

Идентификация датчика DIYRUZ AirSens Reloaded

Для идентификации датчика необходимо в свойствах нажать кнопку Identify

На датчике начнет плавно мигать RGB индикатор качества воздуха.

Tехнические характеристики:

• Модель: DIYRUZ AirSens Reloaded

• Протокол: ZigBee 3.0

• Радиомодуль: EBYTE E18-MS1PA1-IPEX (20 dbm)

• Основной сенсор: SenseAir S8 (цифровой NDIR сенсор углекислого газа)

• Дополнительный сенсор: Bosch BME280 (атмосферное давление, температура, влажность воздуха)

• Опциональный сенсор: Winsen ZE08K-CH2O (формальдегид)

• Индикатор: RGB светодиод

• Размеры корпуса: D 9см H 2см

• Рабочий диапазон измерения углекислого газа: 400-5000, точность в диапазоне 400-5000 ±(70 ppm + 3% от показания)

• Питание: USB Type C (поддерживается работа с БП с протоколами быстрой зарядки)

Датчик не предназначен для систем безопасности. Его нельзя использовать в системах аварийной вентиляции, пожарных сигнализациях, для измерения абсолютных концентраций токсичности. Он предназначен только для мониторинга качества воздуха.

Файлы проекта для заказа плат, схема, прошивка и исходный код размещены на GitHub.
