На Хабре время от времени рассказывают о достижениях китайской промышленности и смышлености «подвальных» инженеров. То про компьютер Batong на базе NES, который в одном корпусе совмещал слот для кассет, флоппи-привод и разъём для картриджей, то про невиданные игровые консоли и фотоаппараты на базе RISC-V и MIPS-процессоров, то про экзотические телефоны, разработанные специально для азиатского рынка. Недавно в моей коллекции появился, пожалуй, самый крутой кнопочный телефон родом из 2008'ого года, о котором мне хотелось бы рассказать.

В одном корпусе скрывается вертикальный слайдер, горизонтальная раскладушка, QWERTY-клавиатура, два дисплея, телевизор, физический геймпад и весьма продвинутая ОС с возможностью запуска нативных программ. Интересно узнать больше об этом шедевре сумрачного гения и об аппаратной/программной платформе подобных устройств? Тогда добро пожаловать под кат!

❯ Предисловие

Когда я говорил про статьи об экзотических китайских устройствах, конечно в первую очередь я имел ввиду материалы за моим авторством. Вот уже 4 года я рассказываю о всякой разной диковинке, которую могу утащить с барахолок Китая: начиная от китайских MIPS-ноутбуков на процессорах собственной разработки, заканчивая редчайшими прототипами игровых смартфонов... ну или серийных телефонов сразу с двумя процессорами!

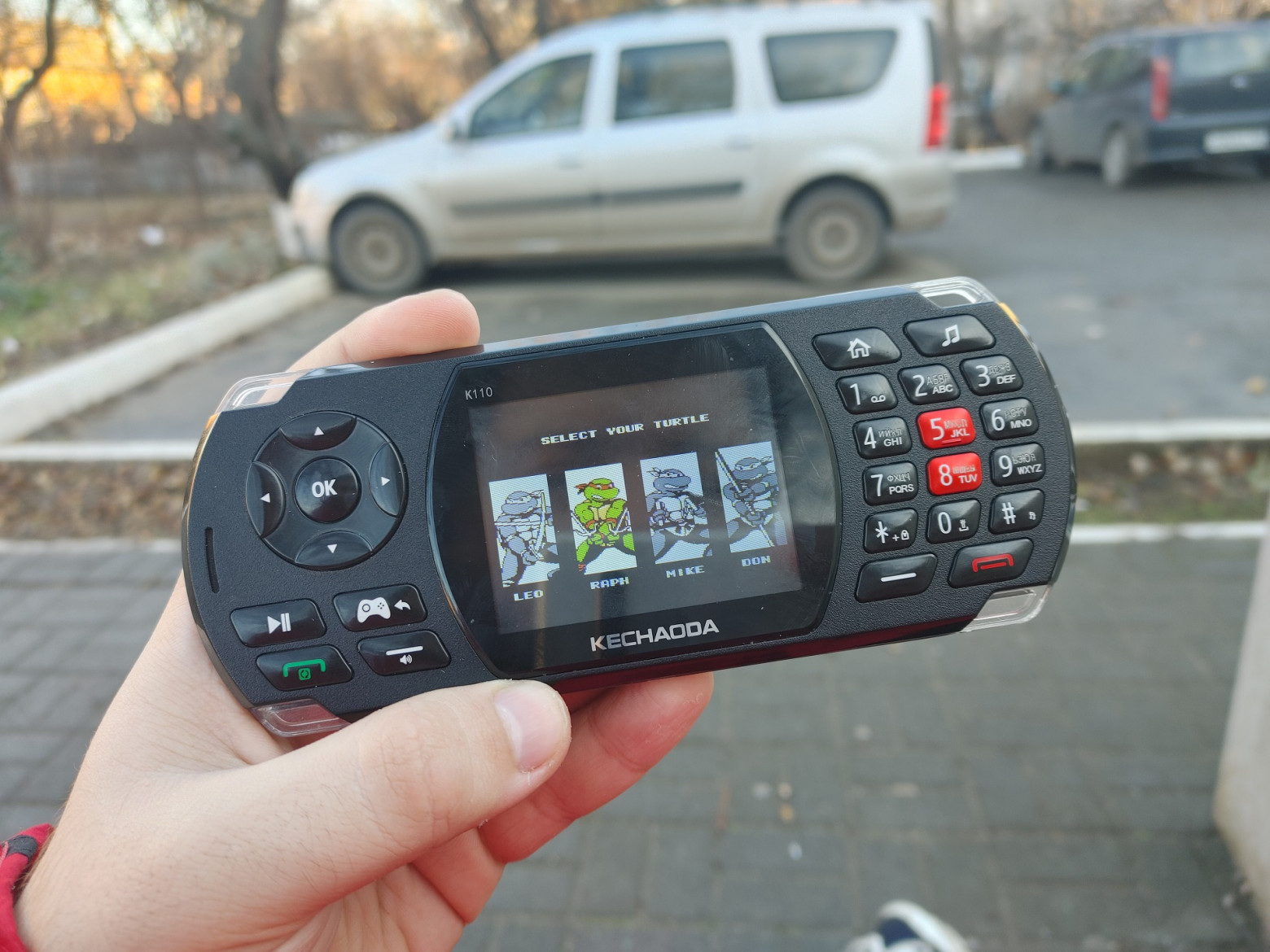

В этом красавце за 2.000 рублей скрывалось сразу два процессора: основной Baseband от Unisoc и клон NES на кристалле от компании VRT

В серфинге китайских барахолок интереснее всего то, что они не перестают удивлять. Снова и снова люди выкладывают мелкосерийные гаджеты с утиля с какими-то невероятно крутыми фишками: как, например, двухпроцессорный телефон с отдельным модулем камеры (да, инженеры реально засунули процессор и модуль от «мыльницы», при этом совместим его с обычным телефоном), или двойной кнопочный слайдер с закосом одновременно на Nokia 8800, E90 и N-Gage в одном корпусе, о котором мы с вами сегодня и поговорим.

Так уж получилось, что свой первый экземпляр я заказал из Китая под видом рабочего. Однако по приезду оказалось что у устройства разбито оба дисплея и я остался с носом, а меня просто кинули... Таковы реалии заказа из другой страны. Но год назад мне написал читатель с Хабра и предложил подарить точно такой-же аппарат, который он умудрился много лет назад купить в России... Да, путём серого импорта такие аппараты попадали иногда в СНГ и их можно было купить по весьма вкусным ценам. Например девайс на фото, с учетом всех фишек, вряд-ли стоил дороже 150$, что было несомненно дешевле, чем Sony Ericsson W200i или, например, Nokia 6600.

И когда я его получил, мои первые эмоции были... Блин, он реально такой крутой или мне только кажется? Как вообще до этого можно было додуматься, спроектировать и пустить в серию?!

❯ Осмотр

В первую очередь, девайс выделяется своим весом. В те годы, Nokia ввела тренд: если корпус выполнен из металла, значит это устройство премиального уровня, поэтому китайцы принялись копировать этот тренд даже в копеечные телефоны за 50$. Здесь же из металла выполнена часть переднего корпуса и немного заднего, что даёт общий вес в 350г. Нехило по меркам компактного телефона!

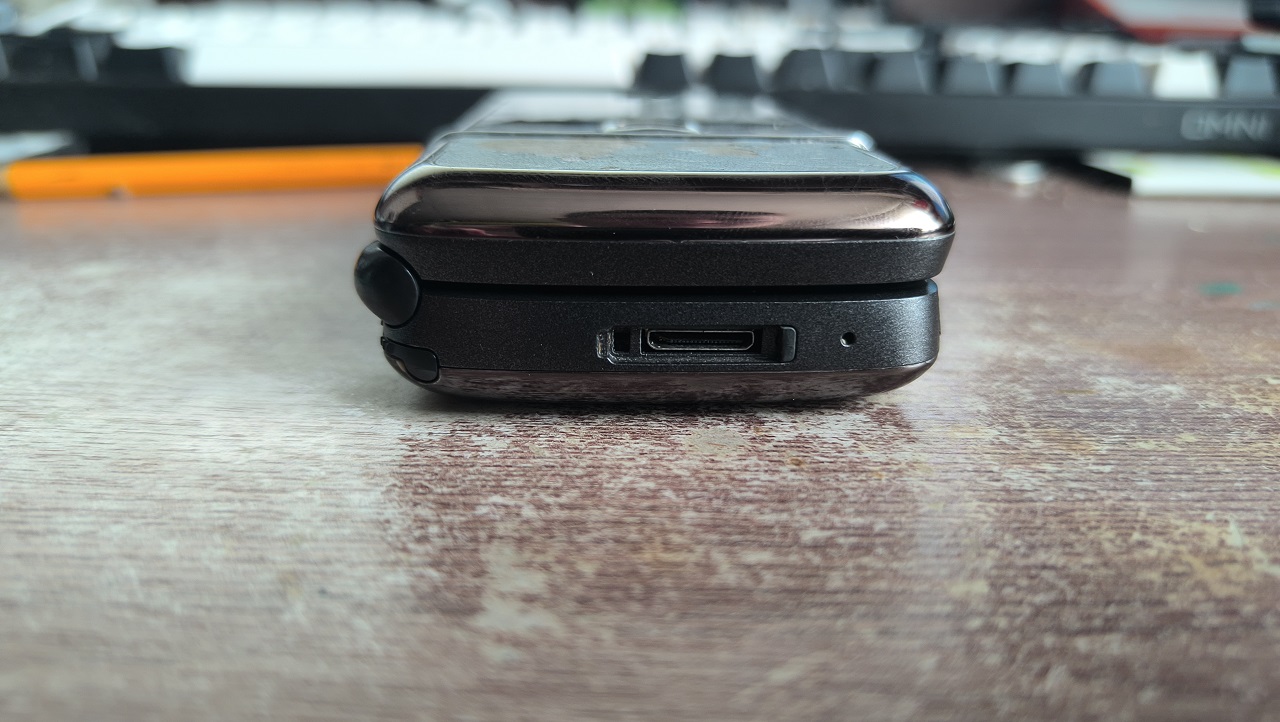

Помимо этого, в глаза бросается толщина устройства. Да, это очень «толстый» бутерброд, причём устройство даже толще чем Nokia E90. С торца мы видимо еще одну очень неприятную особенность: свой проприетарный разъём зарядки, частично совместимый с Samsung'овским. Зарядить телефон кабелем от SGH E250 может и выйдет, а вот подключить наушники или синхронизировать устройство с ПК может быть проблемой: в те годы, многие сами себе делали прошивочные кабели.

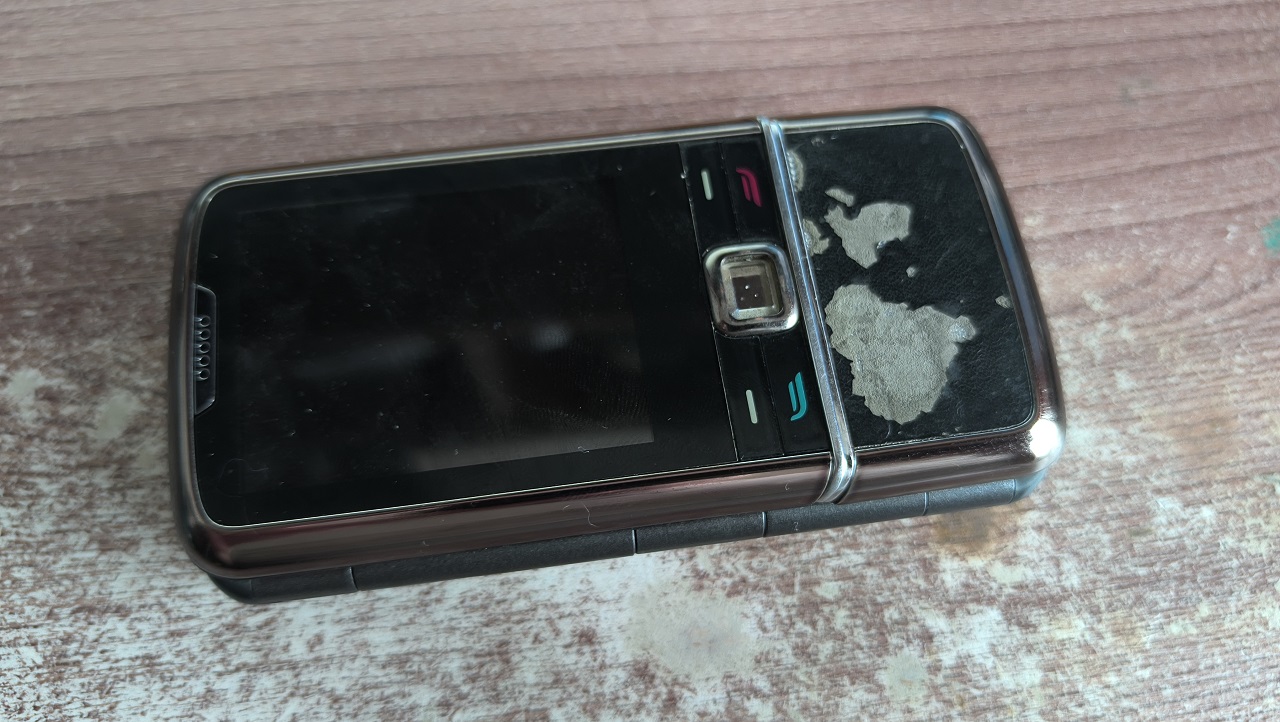

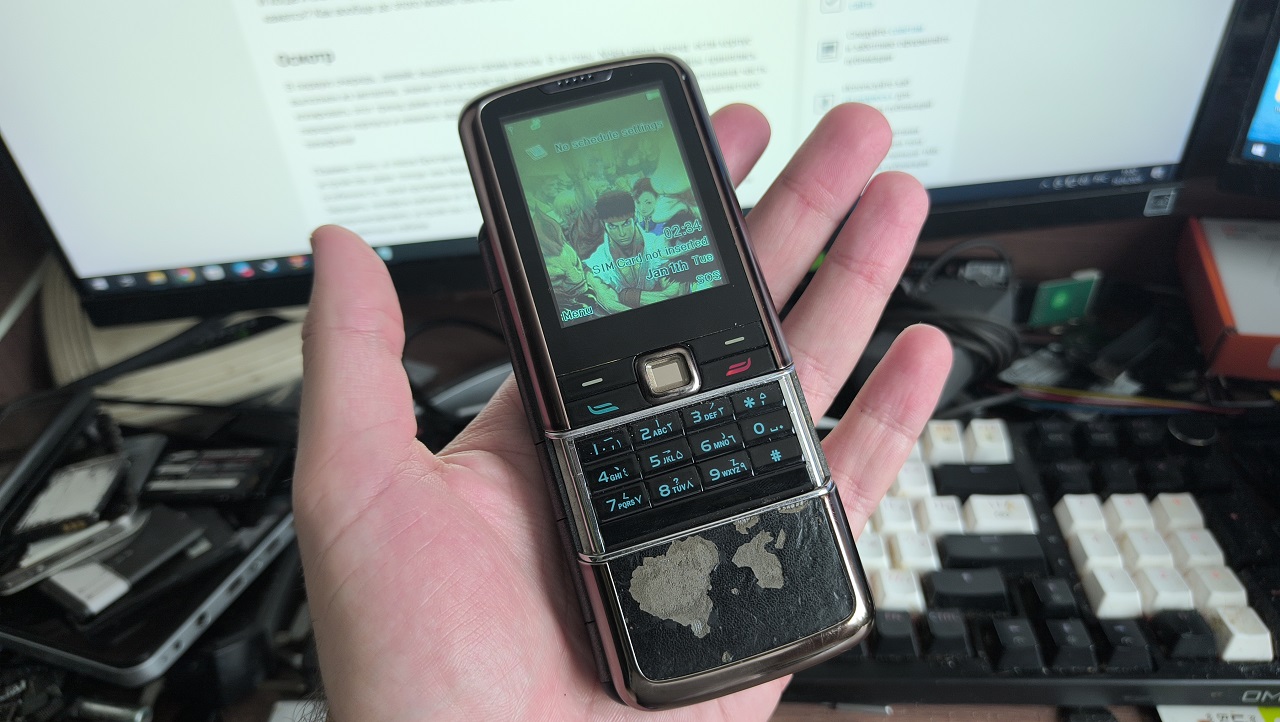

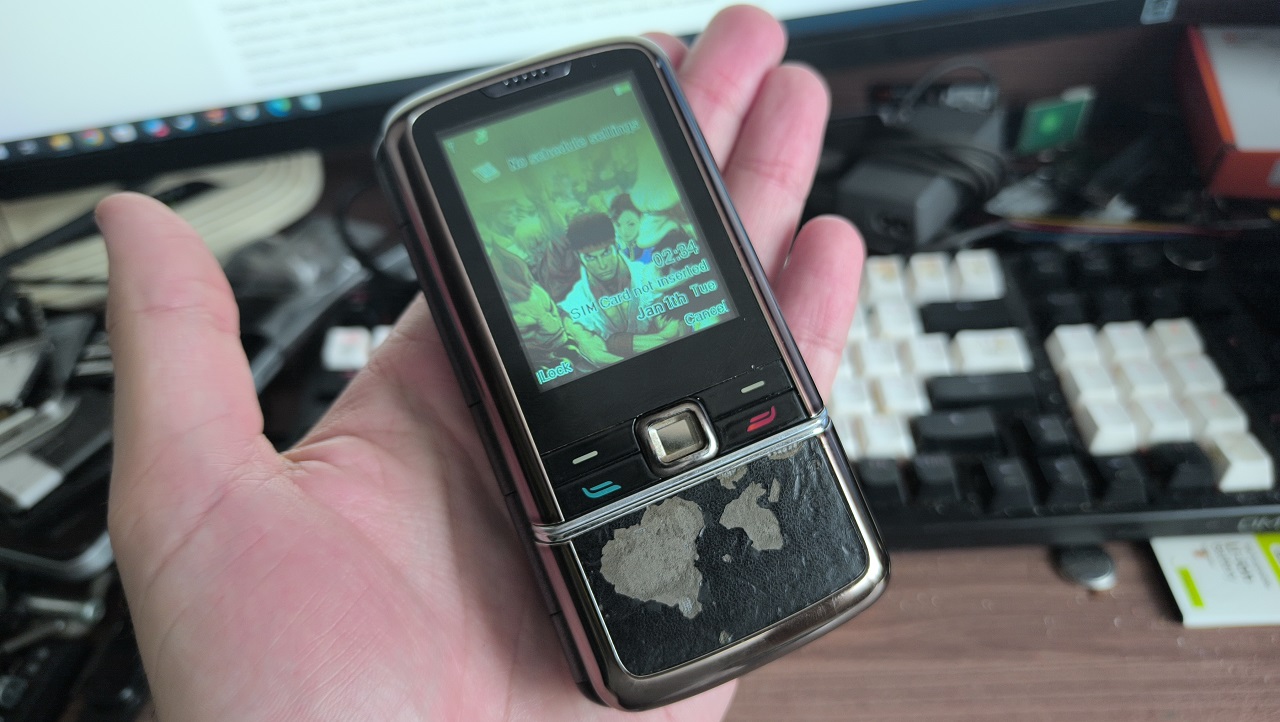

Поскольку это слайдер, переднюю часть корпуса можно смахнуть вверх, прямо как на 8800. И что самое интересное — по плавности и ходу работы, механизм 1 в 1 повторяет оригинальный Arte. Даже по развесовке плюс-минус идентично, хотя свои минусы в этом тоже есть: на слайдерной части идет отдельный шлейф, который конкретно на этом экземпляре износился, из-за чего один бит в шине к дисплею уже перебит, а изображение зеленит.

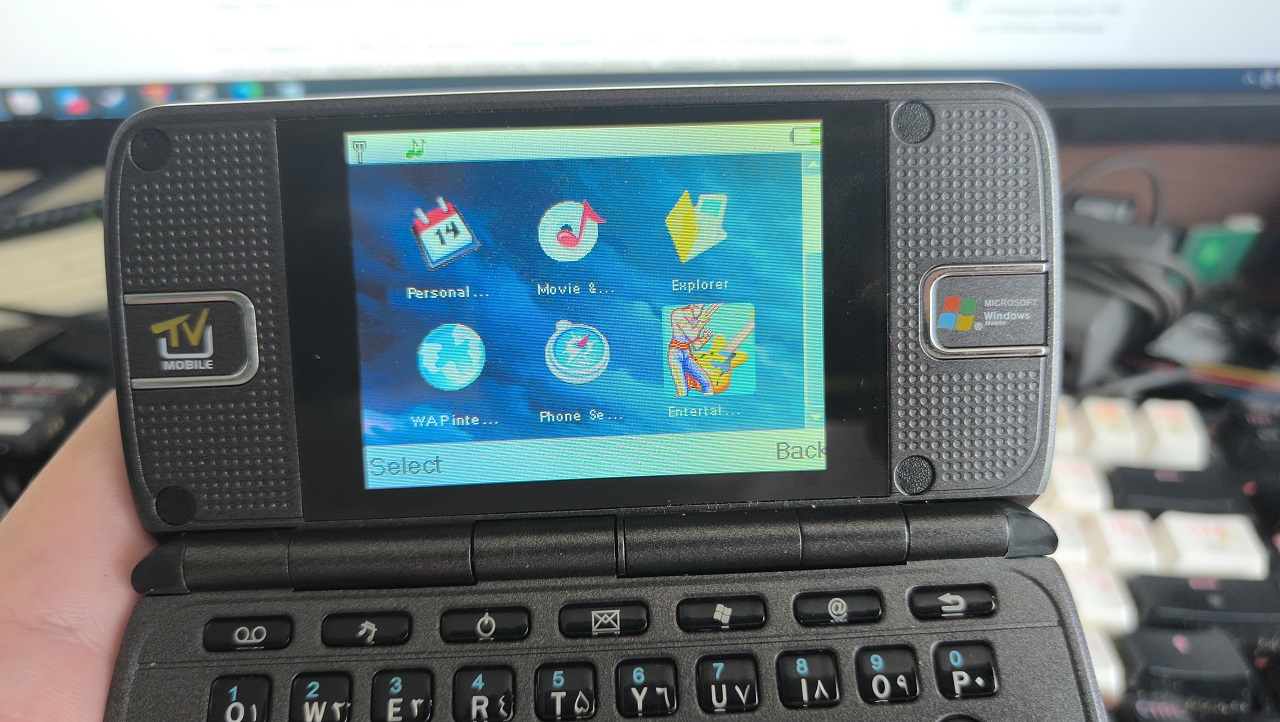

Но клонов 8800 в своё время в Китае было навалом. А вот клонов E90 — единицы, причем еще и таких необычных. При открытии «ноутбучной» части, мы видим не просто полноценную QWERTY-клавиатуру, но и небольшой геймпад в стиле PS1. Как это и положено у китайских мелкосерийных телефонов, на девайсе написано что он работает на Windows Mobile и у него есть телевизор. Про телевизор — правда, для него даже отдельная антенна есть, правда принимает он только аналоговое ТВ. А вот про WM - враньё, телефон работает на базе своей RTOS, возможно на базе фреймворка PlutoMMI:

Интересно и то, что оба дисплея в телефоне равнозначные, но имеют разную ориентацию. Инженеры не просто воткнули два дисплея и сделали переключение между ними с помощью датчика Холла, они буквально адаптировали прошивку так, чтобы она могла работать как портретном, так и ландшафтном режимах. Сами матрицы, по меркам тех лет, тоже отличного качества: 240x320, TFT-TN с хорошей видимостью и читаемостью. В те годы, такие дисплеи считались реально большими.

❯ Разбираем

По традиции блога, мы с вами разберем наше устройство, дабы узнать что же скрывается у него под капотом. И сразу скажу: это самая настоящая экзотика! Разбирается гаджет несложно: достаточно выкрутить 6 винтов по периметру корпуса и расщелкнуть клипсы. Проще пареной репы:

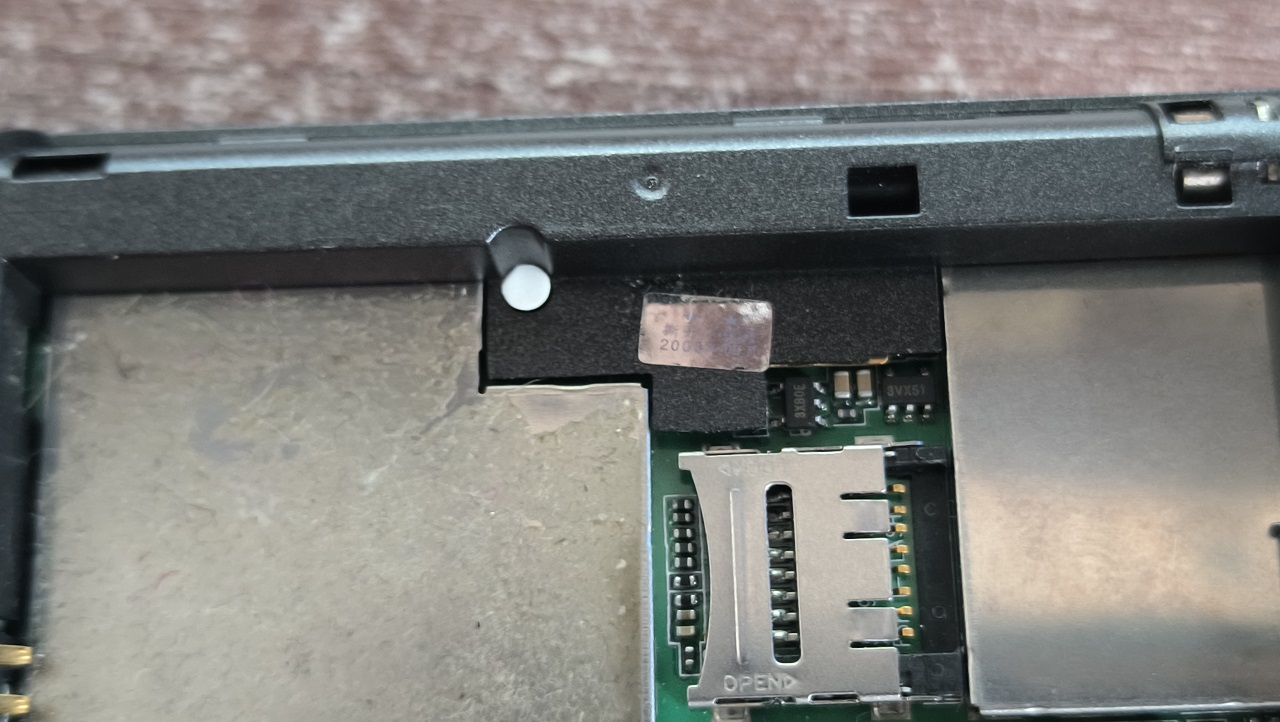

Наклейка говорит о том, что устройство 2008 года выепуска

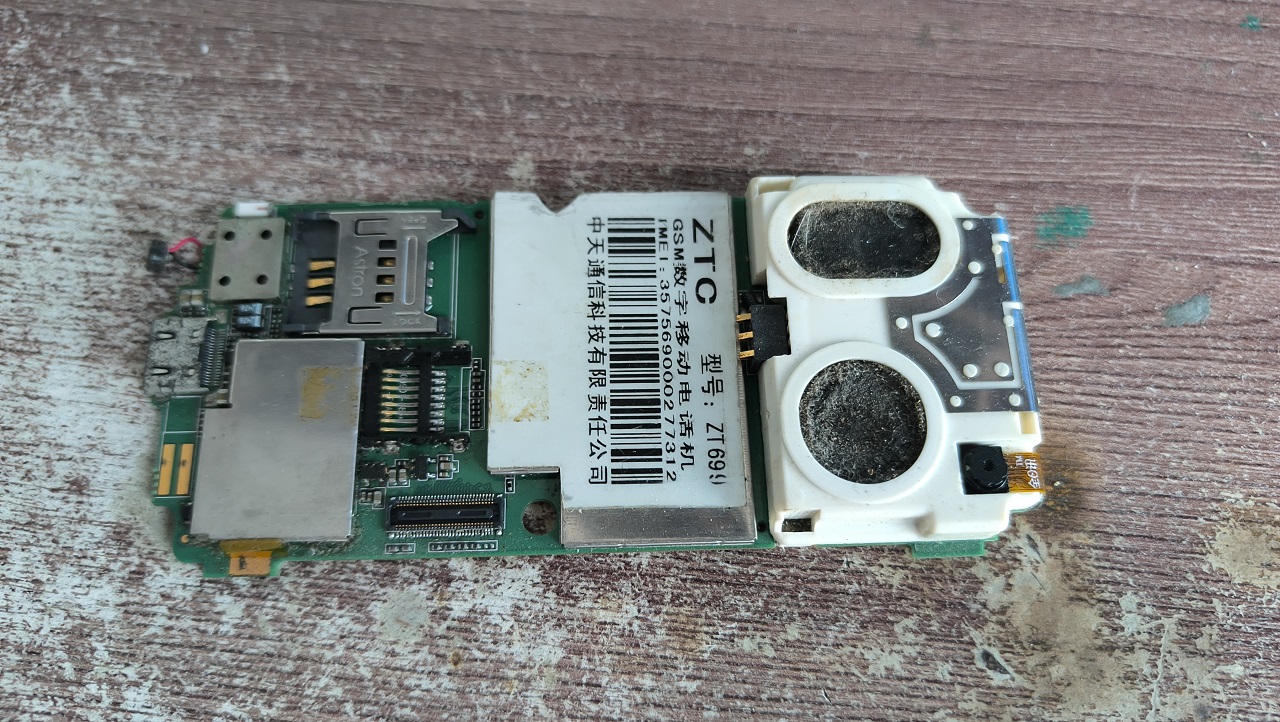

Внутри мы сразу видим весьма диковинное инженерное решение: огромный акустический блок, состоящий из двух крупных динамиков. Да, это была отличительная черта многих китайских телефонов: чем громче динамик, тем устройство круче. Причем далеко не всегда эта громкость была «плоской»: иногда качество было вполне на уровне Motorola E398:

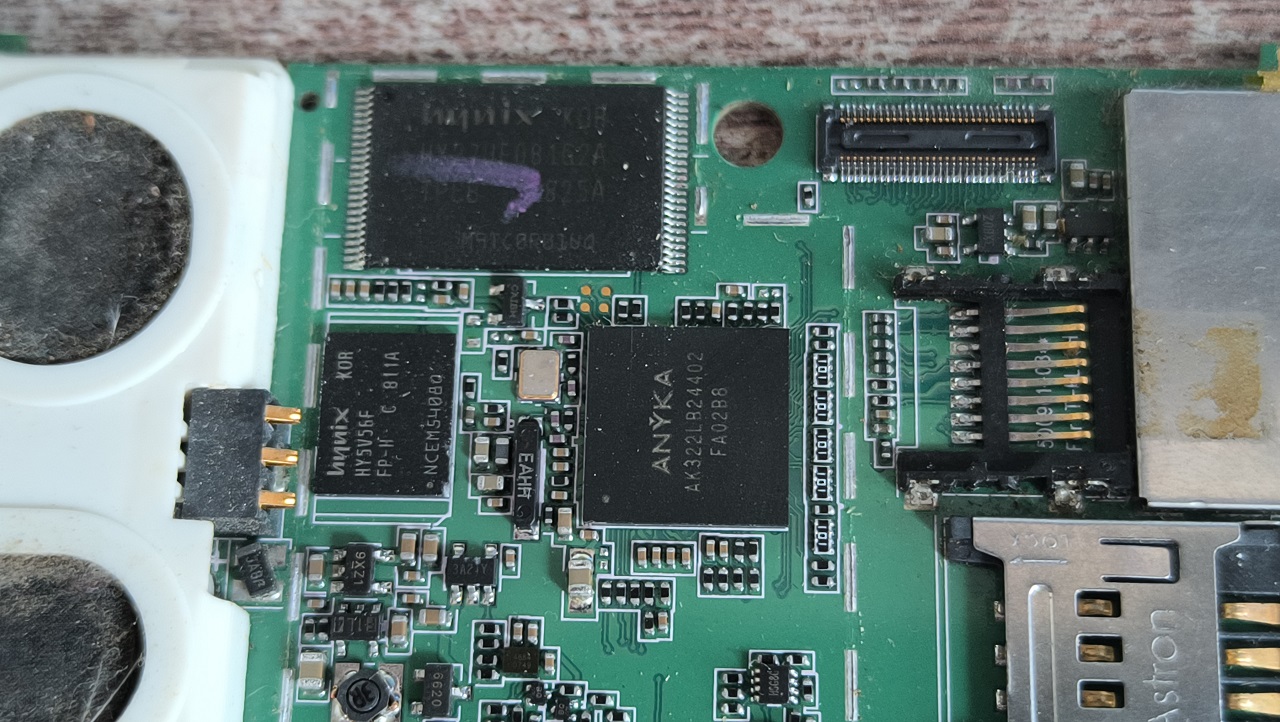

Под защитным экраном скрывается самая настоящая экзотика по меркам телефонов тех лет: микросхема SDRAM-памяти производства Hynix, объёмом в 32 мегабайта (весьма нехилый объём, в современных кнопочниках оперативной памяти всего 4-8МБ), микросхема NAND-флэш, производства всё той же Hynix и объёмом в ~128МБ и экзотический, редчайший процессор ANYKA AK322L. Обычно я расписываю все особенности используемых чипсетов, но в случае с Anyka этому мешает отсутствие даташитов и вообще какой либо документации на платформу. По обрывкам данных в сети, я могу предположить что:

• За AP-часть отвечает ARM926EJ-S ядро, работающее на частоте до 192МГц. Это уровень OMAP'ов в коммуникаторах на Windows Mobile.

• Девайс поддерживает NAND вместо типичной для тех лет NOR, поскольку Anyka занималась в те годы чипсетами для MP3-плееров и скорее всего, 322L — развитие чипсетов из плееров.

• Судя по брифингу на сайте Anyka, чип не ограничивается одной собственной ОС (как чипсеты Unisoc/MediaTek), а имеет тонкую прослойку, позволяющую портировать туда чуть ли не S40.

Интересно, почему AK322L не стал популярным?

Чуть ниже расположился некий чип Intelligent TT6110. За что он отвечает я не знаю, но предположу что это контроллер питания или RF-фронтэнд. Впрочем, в плеерах тех лет зачастую отдельного КП не было и все необходимое было сразу в процессоре — так что для чипсета Anyka это неудивительно.

Такого уровня интеграции не было ни у Unisoc, ни у MediaTek, но тем не менее, Anyka всё равно осталась в тени этих двух гигантов... Интересно, почему?

❯ Включаем

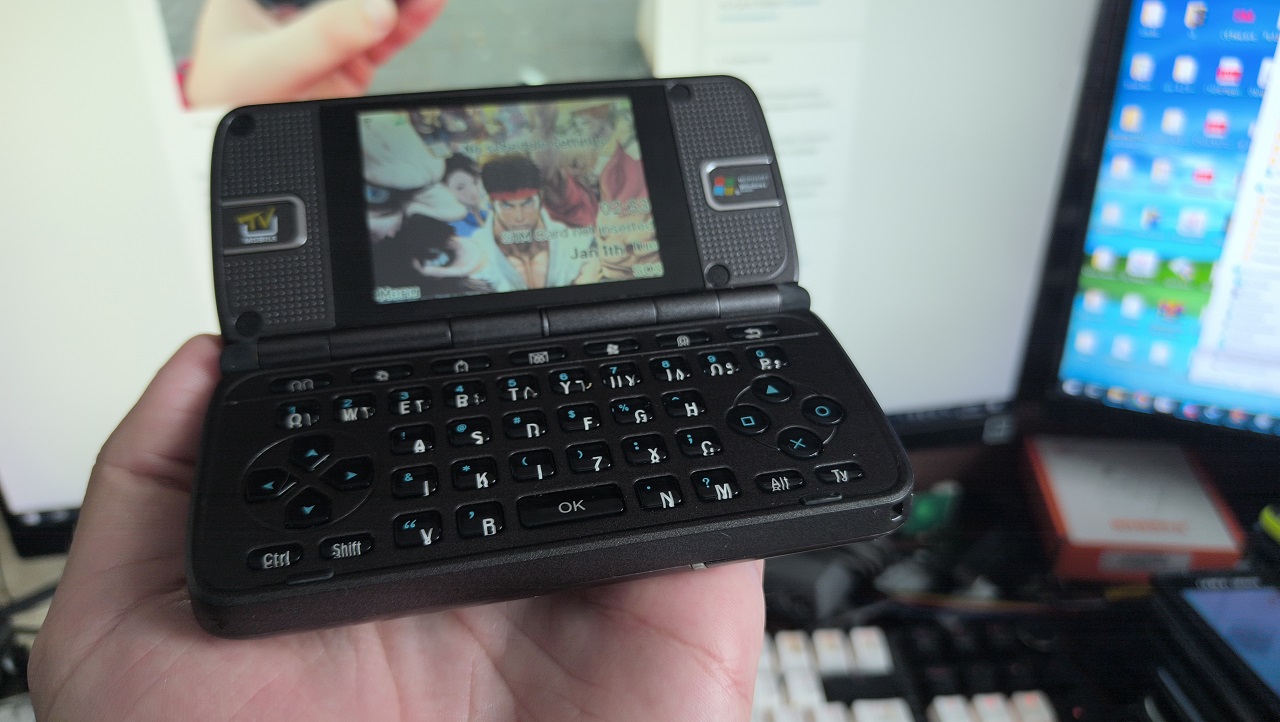

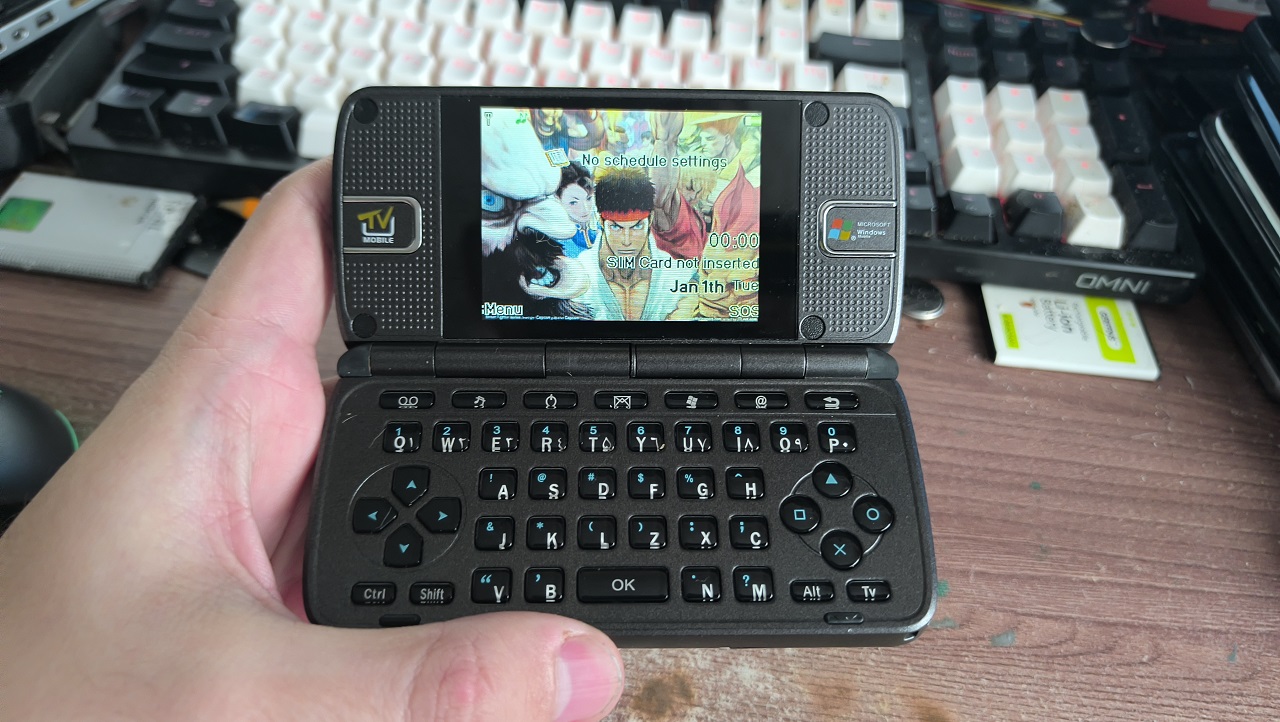

После включения нас встречает небольшой ролик из Street Fighter. В целом, в этом телефоне вообще всё сделано в тематике «стритфайтера», включая пункты меню с изображением Кирю, обои и другие элементы интерфейса. Оболочка здесь кастомная, возможно на базе PlutoMMI, но это не точно. Весь UI и Look&Feel телефона заметно отличается от других китайских кнопочных телефонов.

Как вы уже могли понять, этот телефон, в первую очередь, был разработан как игровой, и он поддерживает аж 3 программные платформы: Java, NES и нативные приложения-эльфы. Да, вы не ослышались, то, ради чего телефоны Siemens и Motorola годами хакали и реверсили, было в некоторых китайских телефонах из коробки! Причем в отличии от Qualcomm BREW, здесь не было никаких проверок подписей и прочей дряни: пишешь приложение, собираешь и запускаешь на телефоне... Конечно если сначала найдешь проприетарное SDK:

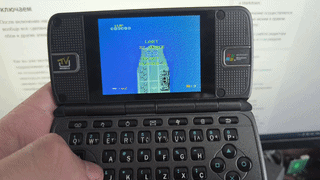

Самое интересное здесь, конечно, это эмуляторы. И идут они... ну, так себе. В NES мы получаем около 20 FPS с некоторым инпут-лагом. Это играбельно, телефон из статьи не единственный игровой девайс с упором на эмуляторы, но всё равно требует сноровки. В конце-концов, некоторые читатели могут вспомнить эмулятор NES, написанный на Java — vNES!

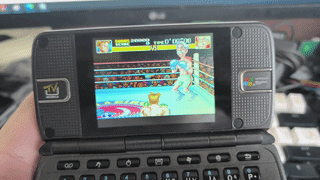

А вот с SNES ситуация сложнее. Тут мы получаем около 15 FPS и вот это уже не особо играбельно. Но это можно простить телефону — SNES эмулировать довольно сложно.

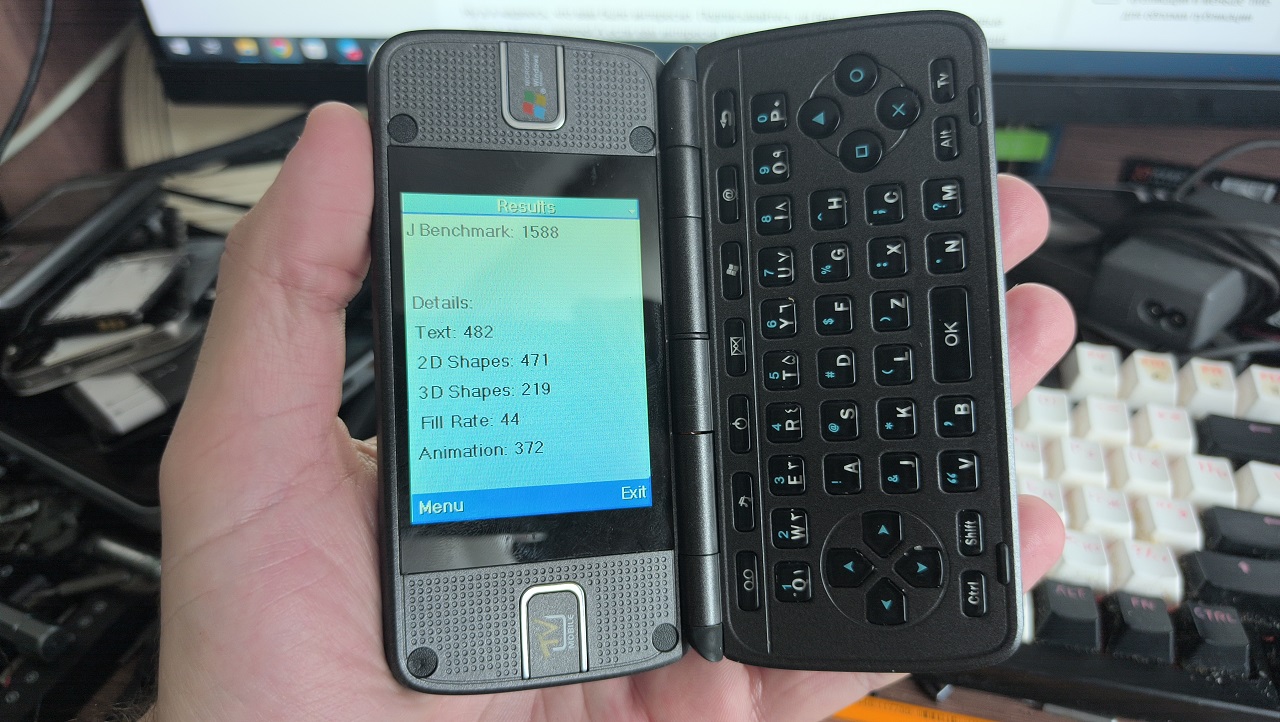

В JBenchmark девайс набирает 1588 попугаев. Это примерно уровень SGH-D800 или Motorola E398. Не особо производительно, но в целом неплохо.

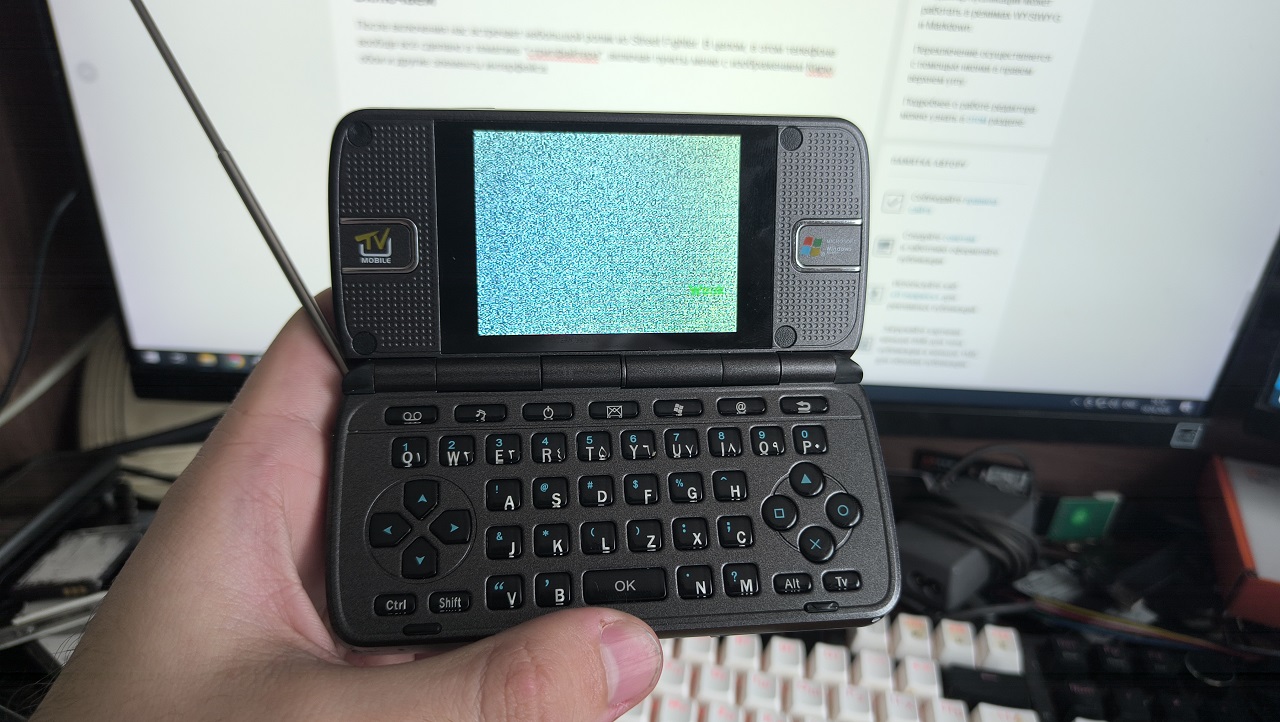

Также у телефона были очень продвинутые мультимедийные возможности. Помимо воспроизведения аудио и видео, модель поддерживала также аналоговое ТВ, о чём я уже чуть раньше упомянул, а также IPTV. И вот IPTV на 2G уже звучит как что-то очень диковинное и нереальное.

В целом, по меркам своих лет телефон получился очень крутым. По софту местами сыроват, но возможность запуска нативных приложений нивелирует эти недостатки на корню. Жаль он не был чуть более массовым...

❯ Заключение

Вот такой необычный телефон сделали китайские инженеры в далеком 2008 года. И необычно в нём всё: начиная от аппаратной платформы и конструктива, заканчивая ОС и направленностью на гейминг. Жаль таких аппаратов было слишком мало... Но теперь он будет в моей коллекции и я к нему буду относится со всей душой :)
