Una nueva estrategia para manipular radiación infrarroja en estructuras ultrafinas plantea preguntas clave sobre los límites físicos de la miniaturización óptica.
Creado: Actualizado:
La posibilidad de controlar la luz en espacios diminutos se ha convertido en una de las fronteras más activas de la física actual. Reducir el tamaño de los dispositivos ópticos sin perder eficiencia es un desafío clave para tecnologías que van desde las telecomunicaciones hasta la computación basada en fotones. En ese contexto, los materiales ultrafinos y las estructuras a escala nanométrica están ganando protagonismo como herramientas para manipular la luz de formas antes imposibles.
Un nuevo trabajo publicado en propone una estrategia concreta para avanzar en esa dirección. El estudio combina teoría y experimentación para diseñar una estructura extremadamente delgada capaz de confinar luz infrarroja. La clave no está solo en el tamaño, sino en cómo se organiza la materia a esa escala, abriendo la puerta a nuevos tipos de fenómenos ópticos que dependen de la geometría y del material simultáneamente.
Uno de los conceptos centrales del trabajo es el de los llamados estados ligados en el continuo, conocidos por sus siglas en inglés como BIC. Se trata de un fenómeno poco intuitivo: una onda —en este caso, la luz— permanece confinada en una región concreta aunque, en teoría, debería poder escapar. Tal como describe el propio artículo, se trata de “un tipo peculiar de estado resonante electromagnético no radiativo que, a pesar de estar espacialmente confinado en un sistema fotónico abierto, coexiste con un espectro continuo de estados no ligados”.
Este comportamiento resulta especialmente valioso porque permite mantener la energía de la luz concentrada en volúmenes extremadamente pequeños, lo que incrementa su intensidad y su interacción con la materia. En aplicaciones prácticas, esto se traduce en dispositivos más eficientes, como láseres de bajo consumo o fuentes de luz controladas a escala nanométrica.
Sin embargo, lograr este efecto no es sencillo. Para que aparezca un BIC es necesario diseñar estructuras con una precisión extrema, donde la disposición periódica del material y su índice de refracción juegan un papel fundamental. Cualquier desviación puede provocar que la luz escape, perdiendo así el efecto deseado.
El estudio se centra en un material concreto: el diseleniuro de molibdeno (MoSe2), que pertenece a la familia de los llamados materiales bidimensionales. Su principal ventaja es un índice de refracción muy alto, que en el infrarrojo cercano alcanza valores cercanos a 4,4, algo poco habitual en materiales tan delgados.
Esa propiedad es clave porque permite confinar la luz en estructuras más pequeñas de lo habitual. El propio trabajo lo resume al señalar que “un índice de refracción alto es esencial para la miniaturización de las estructuras fotónicas”. En otras palabras, cuanto mejor “dobla” la luz un material, más fácil es mantenerla atrapada en un espacio reducido.
Además, el equipo logró fabricar capas de MoSe2 con una uniformidad poco común gracias a una técnica llamada epitaxia por haces moleculares. Esto resuelve un problema importante: hasta ahora, este tipo de materiales no se podían producir en superficies grandes y homogéneas, lo que limitaba su uso en dispositivos reales.

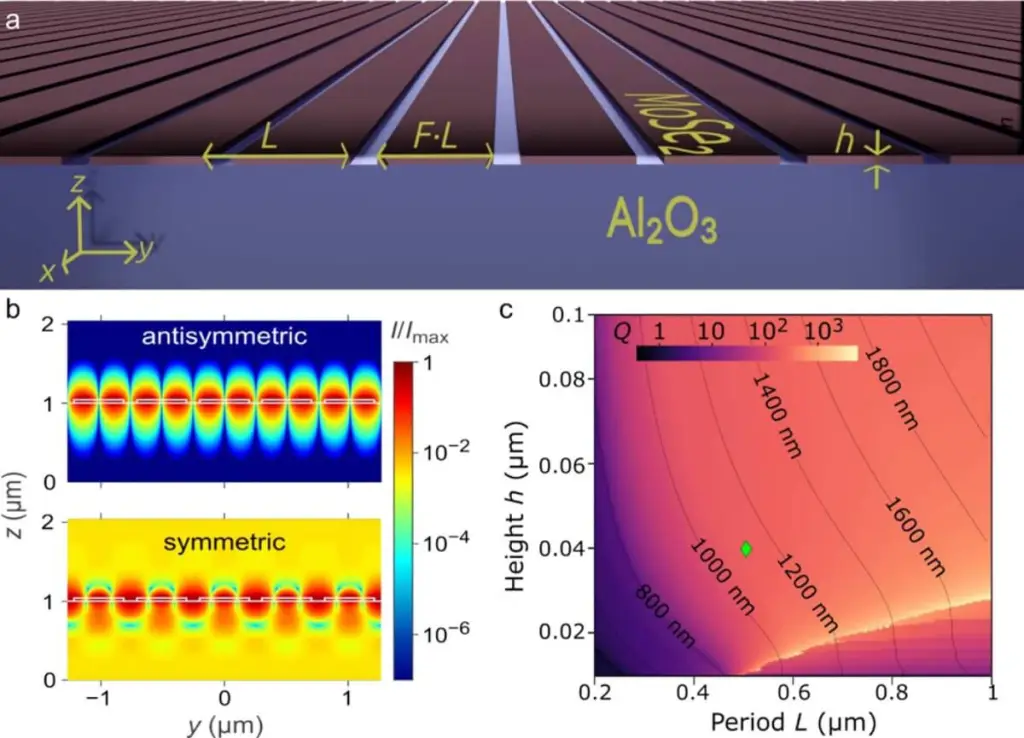

A partir de esas capas, los investigadores crearon una rejilla sublongitud de onda, es decir, una estructura con patrones más pequeños que la propia longitud de onda de la luz que quieren controlar. Esta geometría es esencial para inducir los efectos ópticos buscados.
El resultado más llamativo aparece cuando se combinan el material y la geometría adecuados. El equipo consiguió fabricar una estructura con un grosor de apenas 42 nanómetros, capaz de albergar un estado BIC y confinar la luz infrarroja en su interior.
Esto representa un límite técnico muy significativo. Según el propio artículo, “fabricamos una rejilla sublongitud de onda ultrafina a partir de una capa de MoSe2 de 42 nm de espesor”. En términos cotidianos, esto equivale a una estructura aproximadamente 2.000 veces más fina que un cabello humano.

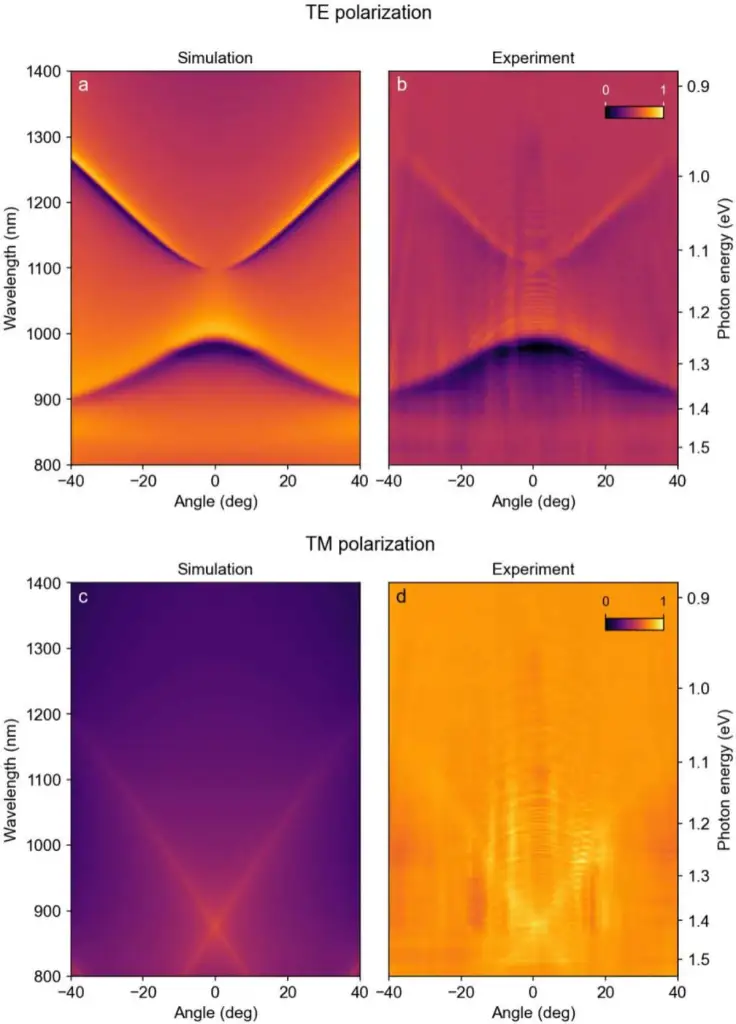

Lo relevante no es solo el tamaño, sino el hecho de que, a esa escala, la estructura sigue siendo capaz de mantener la luz confinada sin que se disipe. Esto se confirma experimentalmente mediante medidas ópticas que muestran cómo la resonancia se vuelve extremadamente estrecha, señal de que la energía permanece atrapada.
Este tipo de confinamiento permite alcanzar lo que en física se conoce como factores de calidad muy altos, una medida de cuánto tiempo puede mantenerse la luz dentro del sistema sin perderse. Aunque en condiciones reales hay pérdidas, el comportamiento observado se aproxima al ideal teórico.
Uno de los efectos más interesantes de este confinamiento aparece cuando se estudian fenómenos no lineales, es decir, situaciones en las que la luz interactúa consigo misma o con el material de forma compleja. En este caso, los investigadores analizaron la generación de tercer armónico, un proceso en el que la luz cambia de frecuencia.
El resultado fue notable: la estructura permitió aumentar la intensidad de esta señal en más de tres órdenes de magnitud respecto a una capa sin estructurar. El artículo lo expresa de forma directa al indicar que “las estructuras fabricadas aumentan la eficiencia de la generación de tercer armónico en más de 3 órdenes de magnitud”.
Este aumento se debe a que la luz, al estar confinada, interactúa más intensamente con el material. Es un ejemplo claro de cómo la geometría a nanoescala puede modificar profundamente el comportamiento de la radiación electromagnética.
Además, este efecto abre la puerta a aplicaciones en óptica avanzada, donde se necesitan fuentes de luz con propiedades específicas, como frecuencias múltiples o señales altamente controladas.
El trabajo no se limita a demostrar un efecto físico, sino que apunta hacia posibles aplicaciones tecnológicas. Entre ellas destacan los dispositivos ópticos ultracompactos, capaces de realizar funciones complejas en espacios muy reducidos.
El propio equipo señala que “los resultados presentados son prometedores para la realización de dispositivos planos y ultracompactos para láser, control del frente de onda y estados topológicos de orden superior de la luz”. Esto incluye desde nuevos tipos de láseres hasta sistemas avanzados de manipulación de la luz.
También hay implicaciones para la computación óptica, un campo que busca sustituir electrones por fotones para procesar información más rápido y con menor consumo energético. Aunque aún quedan desafíos, este tipo de estructuras muestra que es posible controlar la luz con gran precisión en escalas muy pequeñas.
Otro aspecto relevante es la posibilidad de fabricar estos dispositivos de forma escalable, algo necesario para su uso industrial. La técnica empleada permite producir capas relativamente grandes, lo que acerca estas ideas al mundo real.
La investigación demuestra que es posible diseñar estructuras ópticas funcionales en espesores extremadamente reducidos. Esto no solo implica miniaturización, sino también nuevas formas de integrar componentes en circuitos fotónicos.
El uso de materiales como MoSe2, junto con técnicas de fabricación avanzadas, permite imaginar dispositivos casi invisibles que, sin embargo, manipulan la luz con gran precisión. En este contexto, la física de los BIC deja de ser una curiosidad teórica para convertirse en una herramienta tecnológica.
Quedan retos por resolver, como mejorar la calidad de los materiales o reducir las pérdidas, pero el camino está marcado. La combinación de materiales bidimensionales, diseño nanométrico y fenómenos ópticos avanzados está redefiniendo lo que se puede hacer con la luz.
